Клапаны запорные стальные PN 16-40

Клапаны запорные стальные (КЗС – ручные, КЗСП – под привод) DN 40-100 PN 16-40 с плоским уплотнением, литые

ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ КЛАПАНОВ ЗАПОРНЫХ СТАЛЬНЫХ

Материальное исполнение		Основное (-00)	-01	-02	-03
Таблицы фигур (градация по PN)*	16	15с65нж,965нж	15лс65нж, 965нж	15нж65нж, 965нж	15нж65нж1,965нж1
	25	15с66нж,966нж	15лс66нж, 966нж	15нж66нж, 966нж	15нж66нж1,966нж1
	40	15с22нж,922нж	15лс22нж, 922нж	15нж22нж, 922нж	15нж22нж1, 922нж1
Таблицы фигур (градация по PN)**	25	15с18п, 918п	15лс18п, 918п	15нж18п,918п	15нж18п1, 918п1
Рабочие среды		жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода, пар, аммиак, а так же другие агрессивные жидкости и газы, неагрессивные к примененным в клапане запорном материалам
Материальное исполнение		Основное (-00)	-01	-02	-03
Температура рабочей среды*		от минус 40 °С до плюс 425 °С	от минус 60 °С до плюс 425 °С	от минус 60 °С до плюс 565 °С	от минус 60 °С до плюс 565 °С
Температура рабочей среды**		от минус 34 °С до плюс 350 °С	от минус 34 °С до плюс 350 °С	от минус 34 °С до плюс 510 °С	от минус 34 °С до плюс 565 °С
Скорость коррозии материала корпусных деталей		20Л 0,1 мм/год	20ГЛ 0,1 мм/год	12Х18Н9ТЛ 0,1 мм/год	12Х18Н12М3ТЛ 0,1 мм/год
Условия эксплуатации ГОСТ 15150-69		У1	ХЛ1	УХЛ1	УХЛ1
Минимальная температура окружающего воздуха		минус 40 °С	минус 60 °С	минус 60 °С	минус 60 °С

* таблицы фигур и температурные параметры клапанов запорных общепромышленного применения

** таблицы фигур и температурные параметры клапанов запорных для аммиачных сред

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВЫХ КЛАПАНОВ ЗАПОРНЫХ, мм

PN	DN	L	D	D1	D2	D4	D6	h	h1	h2	b	d	n	H	H1	H2	КЗС Масса	КЗСП Масса
16	40	200	145	110	88	-	-	3	-	-	14	18	4	277	303	231	16	20
	50	230	160	125	102	-	-	3	-	-	14	18	4	277	303	231	18,5	23
	65	290	180	145	122	-	-	3	-	-	15	18	4	357	401	297	36	42
	80	310	195	160	133	-	-	3	-	-	17	18	4	357	401	297	41	44
	100	350	215	180	158	-	-	3	-	-	17	18	8	389	434	331	58	62
25	40	200	145	110	88	75	76	3	4	3	16	18	4	277	303	231	16	20
	50	230	160	125	102	87	88	3	4	3	17	18	4	277	303	231	18,5	23
	65	290	180	145	122	109	110	3	4	3	19	18	8	357	401	297	36	42
	80	310	195	160	133	120	121	3	4	3	19	18	8	357	401	297	41	44
	100	350	230	190	158	149	150	3	4	3	21	22	8	389	434	331	58	62
40	40	200	145	110	88	75	76	3	4	3	16	18	4	277	303	231	16	20
	50	230	160	125	102	87	88	3	4	3	17	18	4	261	284	231	18,5	23
	65	290	180	145	122	109	110	3	4	3	19	18	8	357	401	297	36	42
	80	310	195	160	133	120	121	3	4	3	19	18	8	357	401	297	41	44
	100	350	230	190	158	149	150	3	4	3	21	22	8	389	434	331	58	62

* неуказанные размеры нестандартных исполнений по ГОСТ 33259-2015

ОСНОВНЫЕ ПАРАМЕТРЫ КЛАПАНОВ ЗАПОРНЫХ, мм

PN	DN	Число оборотов на втулке штока*	Крутящий момент, Н-м*	Площадка под привод по ГОСТ Р 55510-13	Tr х h*	D0**	Масса, кг, не более, без привода

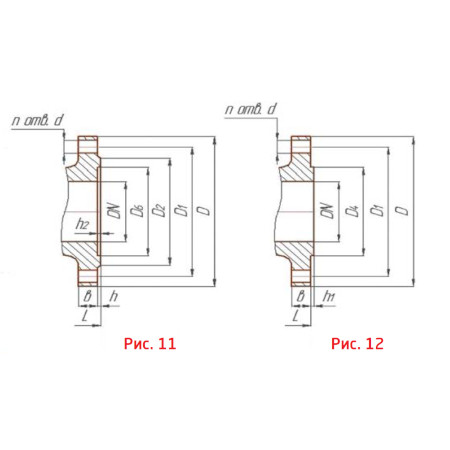

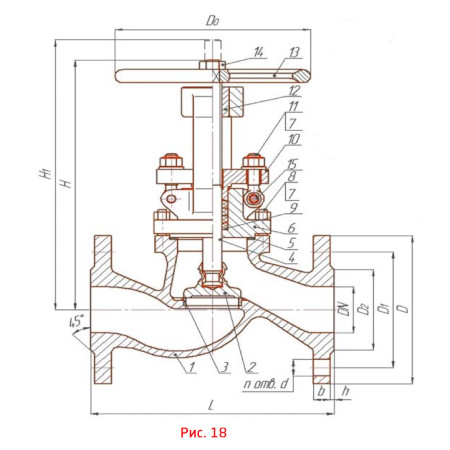

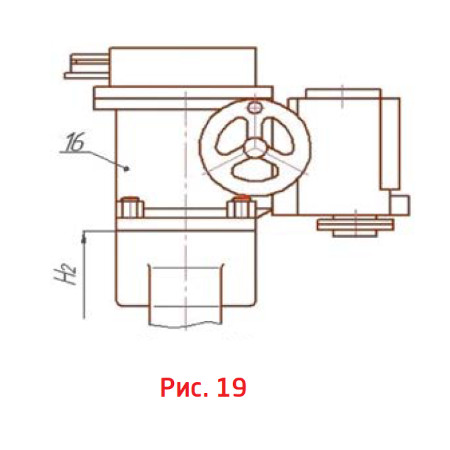

PN	DN	Число оборотов на втулке штока*	Крутящий момент, Н-м*	Площадка под привод по ГОСТ Р 55510-13	Tr х h*	D0**	Рис. 11, 12, 18	Рис. 19
16	40	6	30	АК	20 х 4	160/220	16	15,7
	50	6	37	АК	20 х 4	160/220	18,5	17,5
	65	8,8	74	Б	26 х 5	240/280	36	35
	80	8,8	92	Б	26 х 5	240/280	41	40
	100	7,5	143	Б	30 х 6	320	58	57
25	40	6	43	АК	20 х 4	160/220	16	15,7
	50	6	53	АК	20 х 4	160/220	18,5	17,5
	65	8,8	107	Б	26 х 5	240/280	36	35
	80	8,8	133	Б	26 х 5	240/280	41	40
	100	7,5	209	Б	30 х 6	320	58	57
40	40	6	53	АК	20 х 4	160/220	16	15,7
	50	6	68	АК	20 х 4	160/220	18,5	17,5
	65	8,8	131	Б	26 х 5	240/280	36	35
	80	8,8	179	Б	26 х 5	240/280	41	40
	100	7,5	288	Б	30 х 6	320	58	57

* уточняется при заказе

** взамен маховика допускается устанавливать двуплечую рукоятку или штурвал – «бабочка». Числовое значение диаметра в числителе – размер диаметра штампосварного или литого маховиков, в знаменателе – длина двуплечей рукоятки или размер диаметра штурвала – «бабочка». Не дробное числовое значение диаметра – совпадение размеров штампосварного или литого маховиков и штурвала – «бабочка».
