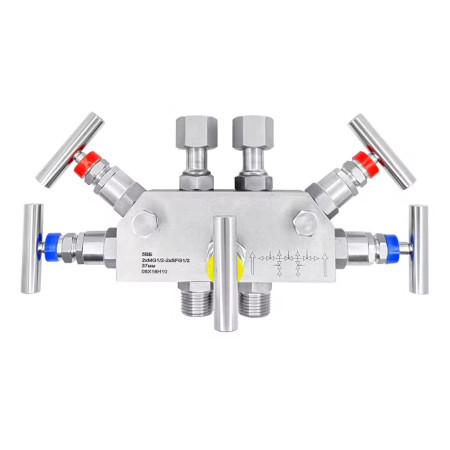

Пятивентильный блок РОСМА 5ВБ

Применяется в качестве запорного или регулирующего механизма для подключения приборов измерения дифференциального давления (дифманометров, датчиков разности давлений и т.д.) к импульсным и технологическим линиям.

Рабочее давление, МПа

40

Диапазон рабочих температур, °С

−40…+240

Резьба присоединения к процессу*

2×G½ или 2×M20×1,5

Резьба присоединения к прибору*

2×G½ (накидная гайка) или 2×M20×1,5 (накидная гайка)

Резьба дренажного клапана

NPT¼

Межосевое расстояние, мм

54 / 37

Материал корпуса

Нержавеющая сталь 08Х18Н10

Материал игольчатого золотника

Нержавеющая сталь 20Х17Н2

Материал уплотнений

Фторопласт

Максимальный вес, кг

2,80

Техническая документация

НСРП.406123.006ТУ

* — под заказ другие резьбы

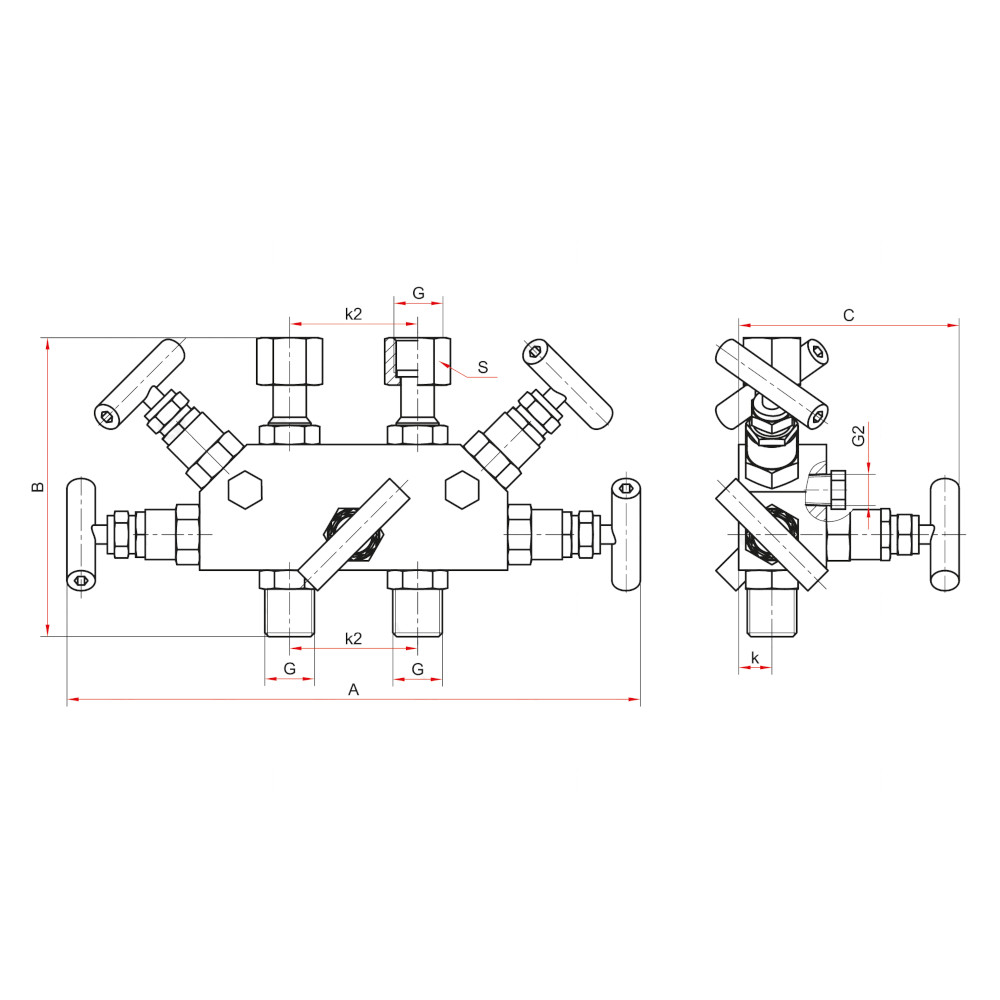

Основные размеры (мм), вес (кг)

Тип	Применение	A	B	C	E	k	k2	S	G	G2	Вес
5ВБ	ТМД-1 с разностью давлений от0…16 кПа до0…2,5 МПа	253-266	124	99-105	37	14	37	24	2×G½/ 2×M20×1,5	NPT¼	2,75
	ТМД-5-521
	ТМД-1 с разностью давлений от0…1 кПа до0…10 кПа	253-266	124	99-105	37	14	54	24	2×G½/ 2×M20×1,5	NPT¼	2,80
	ТМД-2-521, -621
ТМД-5-621
