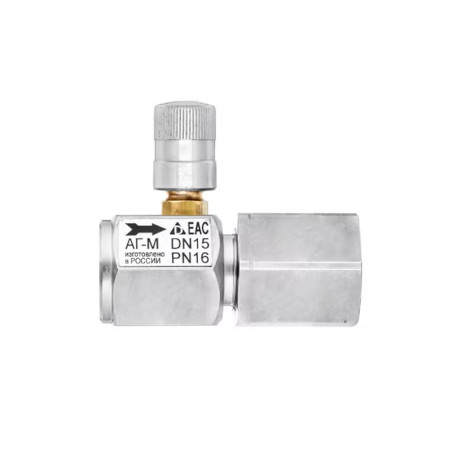

Кнопочный за­пор­ный клапан РОСМА АГ-М

Кнопочный запорный клапан АГ-М (аналог модели VE2-2) предназначен для перекрытия потока рабочей среды к манометру на низкие давления КМ (напоромеру) или ТМ. А также для снижения постоянной нагрузки давления среды, которая негативно сказывается на чувствительном элементе прибора – мембране или трубке Бурдона. Длительное нахождение мембраны средства измерения (СИ) под давлением ухудшает метрологические свойства прибора (снижается точность показаний).

Клапан, установленный перед СИ, позволяет автоматически перекрывать и разгружать систему с давлением до 1,6 МПа (16 кгс/см²).

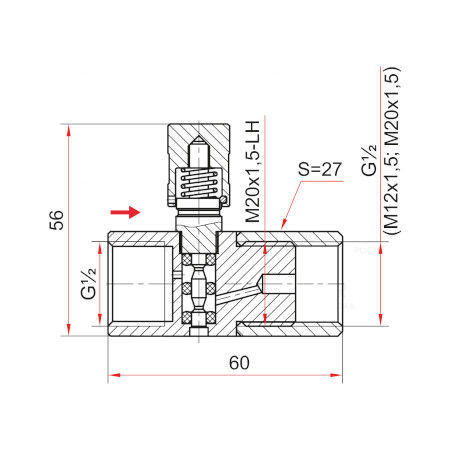

При необходимости подключения системы к измерительному прибору необходимо нажать кнопку до упора и провернуть на произвольный угол. После поворота кнопки под действием пружины происходит возврат штока в исходное положение и перекрывание каналов, а излишки давления газа сбрасываются из полостей СИ во внешнюю среду. Герметизация штока осуществляется уплотнительными кольцами.

Запорный клапан частично изготовлен из латуни, поэтому его можно использовать только для газов и неагрессивных жидкостей.
