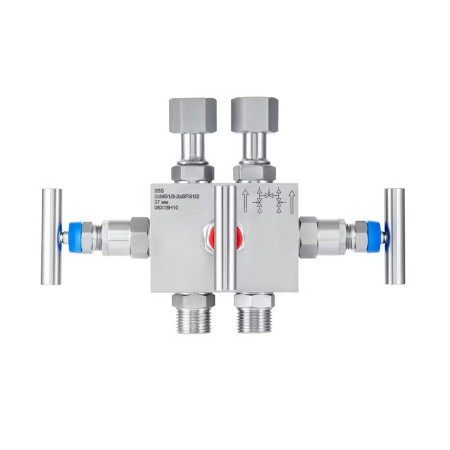

Трехвентильный блок РОСМА 3ВБ

Применяется в качестве запорного или регулирующего механизма для подключения приборов измерения дифференциального давления (дифманометров, датчиков разности давлений и т.д.) к импульсным и технологическим линиям.

Рабочее давление, МПа

40

Диапазон рабочих температур, °С

−40…+240

Резьба присоединения к процессу*

2×G½ или 2×M20×1,5

Резьба присоединения к прибору*

2×G½ (накидная гайка) или 2×M20×1,5 (накидная гайка)

Межосевое расстояние, мм

54 / 37

Материал корпуса

Нержавеющая сталь 08Х18Н10

Материал игольчатого золотника

Нержавеющая сталь 20Х17Н2

Материал уплотнений

Фторопласт

Максимальный вес, кг

1,91

Техническая документация

НСРП.406123.006ТУ

* — под заказ другие резьбы

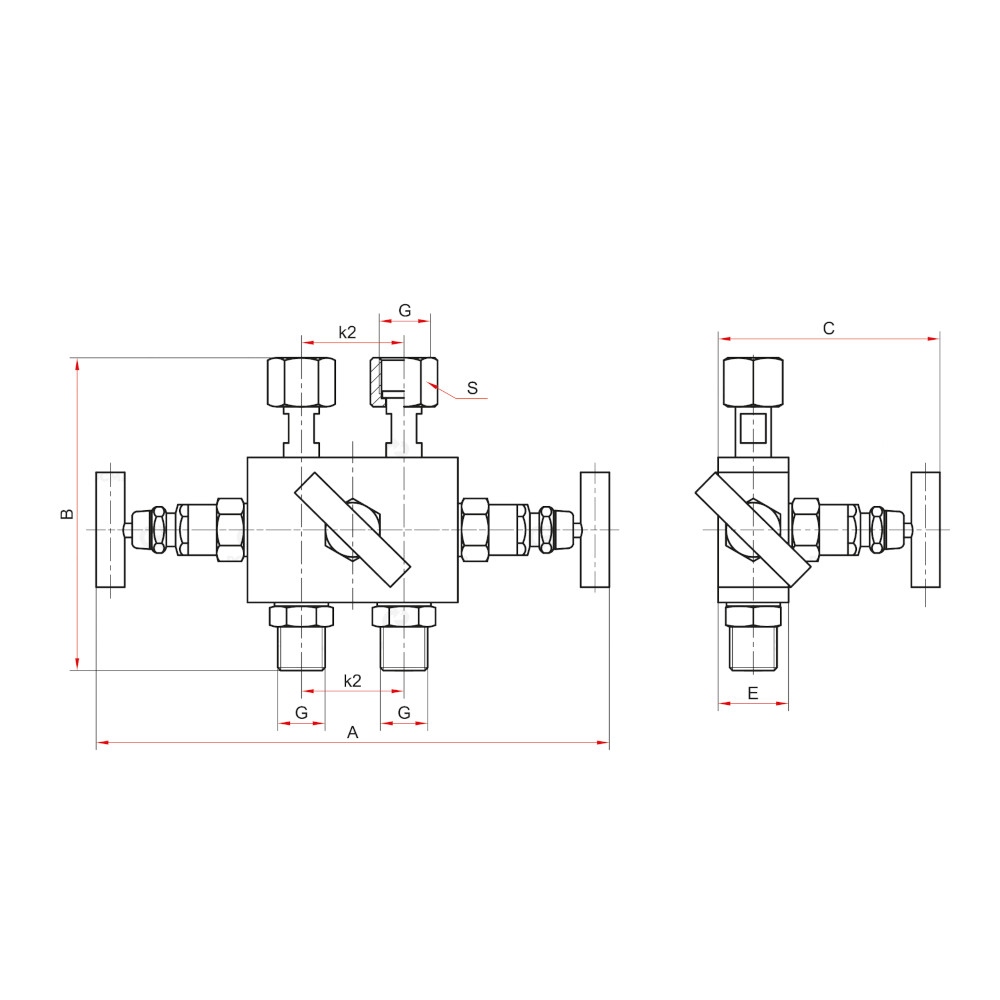

Основные размеры (мм), вес (кг)

Тип	Применение	A	B	C	E	k2	S	G	Вес
3ВБ	ТМД-1 с разностью давлений от 0…16 кПа до 0…2,5 МПа	208-218	134	94-99	32	37	24	2×G½/ 2×M20×1,5	1,91
	ТМД-5-521
	ТМД-1 с разностью давлений от 0…1 кПа до 0…10 кПа	208-218	134	94-99	32	54	24	2×G½/ 2×M20×1,5	1,91
	ТМД-2-521, -621
	ТМД-5-621
