Электропривод четвертьоборотный серии BN

Технические характеристики

Серия: BN

Область применения: водоснабжение, водоотведение

Рабочая среда: сточные воды, питьевая вода, нейтральные жидкости

Корпус: алюминиевый сплав с антикоррозийным покрытием

Двигатель: короткозамкнутый, малоинерционный

Класс защиты: IP67

Напряжение: 380В, 50/60Гц, 3 фазы / 220В, 50Гц, 1 фаза

Концевые выключатели: 2-открыто/закрыто 250 В 10А

Вспомогательные концевые выключатели: 2-открыто/закрыто 250 В 10А

Кабельные вводы: 2 шт., М18

Предназначены для дистанционного и местного управления запорной арматурой.

Электропривод может применяться в различных отраслях народного хозяйства: металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

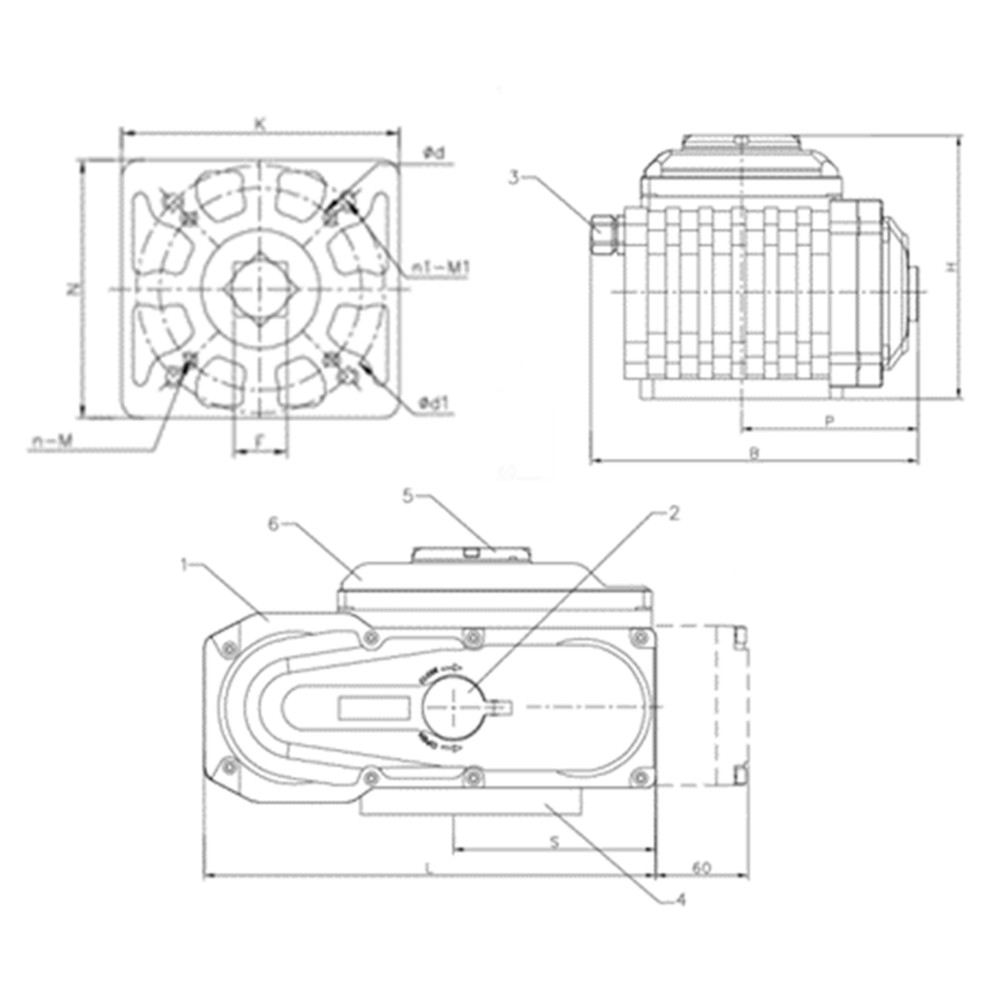

Спецификация материалов

№	Деталь
1	Корпус
2	Крышка ручного дублёра
3	Гермовводы
4	ISO фланец
5	Визуальный датчик положения
6	Крышка механизма концевых выключателей

Таблица размеров

Наименование	Время откр/закр, сек	*Нм**	F	H	L	B	S	P	N	K	Ød	Ød1	n-M	n1-M1
BN-18-15-S/T-67-F05	15	18	-	98,5	117	75	-	-	80	75	36	42	4-М5	4-М6
BN-50-15-S/T-67-F05/F07	15	50	14*14	130,5	164	139	70	79	66	66	50	70	4-M6	4-M8
BN-80-30-S/T-67-F05/F07	30	80	17*17	135	187,3	160	81	81	88	100	50	70	4-M6	4-M8
BN-100-15-S/T-67-F05/F07	15	100	17*17	135	187,3	160	81	81	88	100	50	70	4-M6	4-M8
BN-200-20-S/T-67-F10/F12	20	200	22*22	169	287,5	210,5	128,8	113,5	130	140	102	125	4-М10	4-М12
BN-400-20-S/T-67-F10/F12	20	400	27*27	169	287,5	210,5	128,8	113,5	130	140	102	125	4-М10	4-М12
BN-600-20-S/T-67-F10/F12	20	600	27*27	169	287,5	210,5	128,8	113,5	130	140	102	125	4-М10	4-М12
BN-1000-25-S/T-67-F10/F14	25	1000	27*27	169	287,5	210,5	128,8	113,5	130	140	102	140	4-М10	4-М16
BN-1500-40-S/T-67-F10/F14	40	1500	27*27	169	287,5	210,5	128,8	113,5	130	140	102	140	4-М10	4-М16
BN-R-2000-55-S/T-67-F16	55	2000	27*27	169	287.5	210	128,8	113,5	130	140	102	125	4-М10	4-М12
BN-R-3000-80-S/T-67-F16	80	3000	36*36	320	375	250	-	-	225	225	195	-	4-М16	-
BN-R-6000-140-S/T-67-F25	140	6000	46*46	335	440	305	-	-	270	270	235	-	4-М20	-
