Электропривод многооборотный серии BOX

Технические характеристики

Серия: BOX

Область применения: водоснабжение, водоотведение

Рабочая среда: сточные воды, питьевая вода, нейтральные жидкости

Корпус: Алюминиевый сплав

Степень защиты: IP67

Питание сети концевых выключателей: 220В / 380В

Максимальное число оборотов привода: 50

Температура окружающей среды, °C: от -28 до +60

Корпус изготовлен из алюминиевого сплава, имеет степень защиты 1Р67.

Данный электропривод позволяет совершать остановку запорной арматуры в любом промежуточном положении. Автоматически отключается с помощью концевых выключателей при достижении арматуры заданного положения, о чем подается сигнал на диспетчерский пульт управления.

Данные электроприводы используются в системах автоматического управления теплоснабжением, водоснабжением гражданских и промышленных объектов.

Спецификация материалов

№	Деталь
1	Электродвигатель
2	Кабельный ввод
3	Распределительная коробка
4	Блок управления
5	Корпус
6	Кнопка сцепления
7	Ручной маховик
8	ISO-фланец
9	Выходной вал
10	Крышка
11	Моментальные выключатели

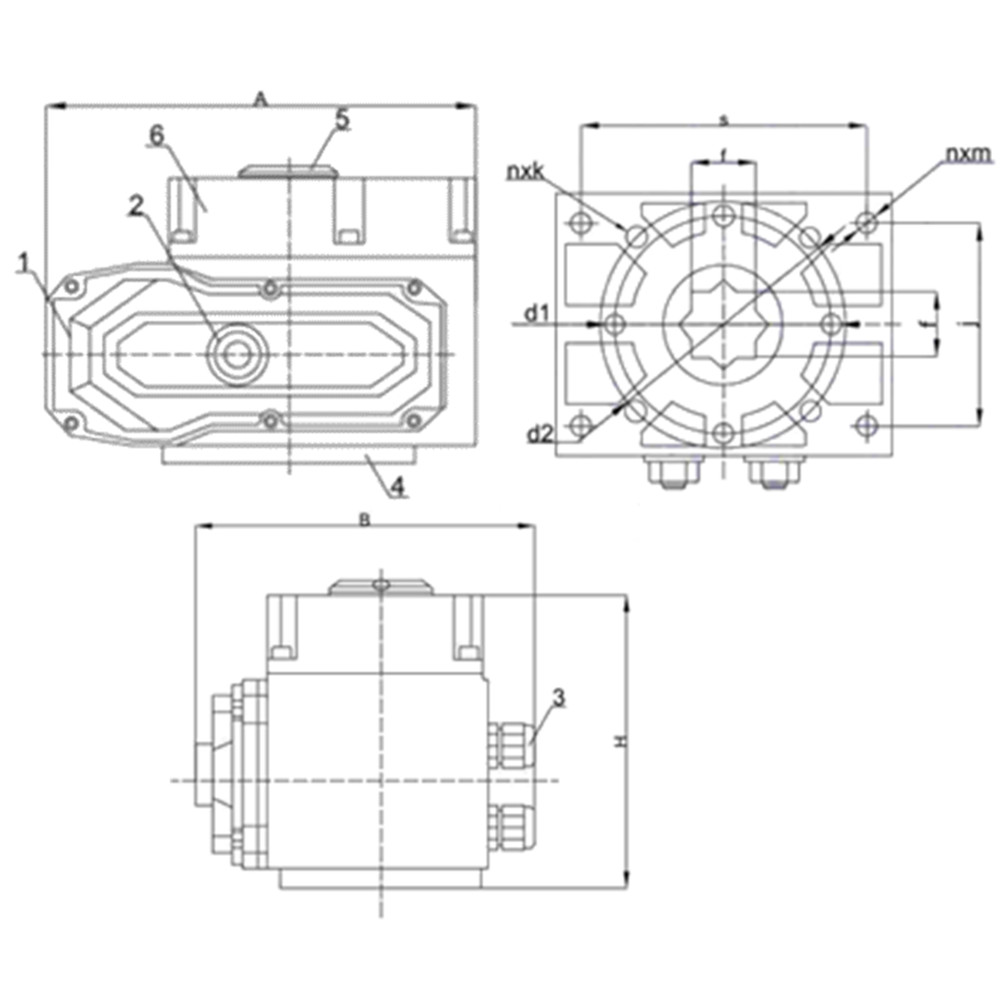

Таблица размеров

Наименование	Усилие, *Hm**	H	Z	X	A	B	N-D	ØC	ØE (max)
BOX-m-70	70	286	440	303	115	115	4-M10	102	28
BOX-m-120	120	301	494	338	132	132	4-M10	102	28
BOX-m-300	300	440	578	407	180	180	4-M16	140	40
BOX-m-450	400	574	733	467	220	220	4-M20	165	55
BOX-m-600	600	574	733	467	220	220	4-M20	165	55
BOX-m-800	800	574	733	467	220	220	4-M20	165	55
BOX-m-1000	1000	574	733	467	220	220	4-M20	165	55
BOX-m-R-1370	1370	782	578	407	220	220	4-M20	165	55
BOX-m-R-2050	2050	782	578	407	220	220	4-M20	165	55
BOX-m-R-3000	3000	782	578	407	220	220	4-M20	165	55
