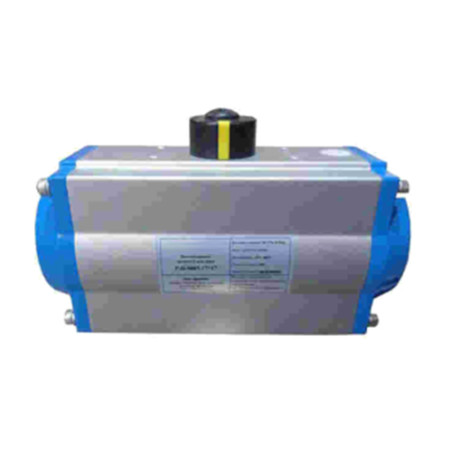

Пневмопривод серии P-D

-

Технические характеристики

Серия: P-D

Область применения: водоснабжение, водоотведение

Рабочая среда: сточные воды, питьевая вода, нейтральные жидкости

Корпус: алюминиевый сплав с антикоррозийным покрытием

Степень защиты: IP65

Питание: 24 В

Индикатор положения: открыто/закрыто

Температура окружающей среды, °C: от -28 до +60

Пневмоприводы применяются для управ­ления запорно-регулирующей арматурой, эксплуатируемой в составе технологических трубопроводов металлургической отрасли, теплоснабжения и во многих других трубопроводных системах.

Спецификация материалов

№ Деталь
1 Корпус
2 Индикатор
3 Точка подключения пневмораспределителя
4 ISO фланец
5 Крышка корпуса
6 Вал привода
7 Регулировочные болты

Таблица усилий Н*м

Крутящий момент (Н*м)
Марка Давление
2 3 4 5 6 7 8
P-D-0009/24-9*9 2,7 4,1 5,9 7,4 8,8 9,8 11,3
P-D-0023/24-11*11 7,7 11,6 15,5 19,3 23,2 27,1 31,0
P-D-0041/24-14*t4 13,8 20,6 27,5 34,4 41,3 48,2 55,0
P-D-0067/24-14*14 22,3 33,7 44,7 55,9 67,0 78,2 89,3
P-D-0085/24-17*17 28,2 42,3 56,4 70,5 84,6 98,7 112,9
P-D-0130/24-17*17 43,2 64,8 86,5 108,0 129,6 151,2 172,8
P-O-O189/24-22*22 63,1 94,7 127,2 157,8 189,4 220,9 252,5
P-D-0325/24-22*22 108,4 162,7 216,9 271,1 325,3 379,5 433,8
P-D-0490/24-27*27 1632 244,8 326,4 408,0 489,6 571,2 652,8
P-O-O754/24-27*27 251,4 377,0 502,7 628,4 754,1 879,7 1005,4
P-D-1215/24-36*36 405,1 607,7 810,2 1012,8 1215,3 1417,9 1620,4
P-D-1670/24-36*36 557 835 1113 1392 1670 1948 2227
P-D-2618/24-46*46 873 1309 1745 2182 2618 3054 3491
P-D-3681/24-46*46 1227 1841 2454 3068 3681 4295 4908
P-D-4519/24 -46*46 1506 2259 3013 3766 4519 5272 6024
P-D-6765/24-55*55 2255 3382 4510 5638 6765 7893 9020
P-D-9640/24-55*55 3213 4819 6427 8033 9640 11246 12853

Таблица размеров

Наименование A B C J L к M N Присоединение воздуха
P-D-0009/24-9*9 114 46 47     F03 M5x8 9 G1/8
P-D-0023/24-11*11 158 74 60 F05=50 M6x11 F03 M5x10 11 G1/4
P-D-0041/24-14*t4 190 88 69 F07=70 M8x15 F05 M6x12 14 G1/4
P-D-0067/24-14*14 206 100 79 F07=70 M8x13 F05 M6x11 14 G1/4
P-D-0085/24-17*17 213 109 88 F07=70 M8x15 F05 M6x12 17 G1/4
P-D-0130/24-17*17 259 120 97.5 F07=70 M8x13 F05 M6x12 17 G1/4
P-O-O189/24-22*22 284 133 105,5 F10=102 M10x18 F07 M8x14 22 G1/4
P-D-0325/24-22*22 340 155 120,5 F10=102 M10x18 F07 M8x14 22 G1/4
P-D-0490/24-27*27 414 171,5 137 F12=125 M12x22 F10 M10x18 27 G1/4
P-O-O754/24-27*27 476 197 159,5 F12=125 M12x22 F10 M10x18 27 G1/4
P-D-1215/24-36*36 524 230 186 F14=140 M16x23     36 G1/4
P-D-1670/24-36*36 559 255 202 F14=140 M16x25     36 G1/4
P-D-2618/24-46*46 668 291 233 F16=165 M20x28     46 G3/8 (1/4)
P-D-3681/24-46*46 744 320 264 F16=165 M20x28     46 G1/2 (1/4)
P-D-4519/24 -46*46 830 362 312,5 F25=254 M16x24 F16 M20x28 46 G1/2
P-D-6765/24-55*55 920 413 353,5 F25=254 M16x24 F16 M20x28 55 G1/2
P-D-9640/24-55*55 1012 465 391 F25=254 M16x24 F16 M20x28 55 G1/2
