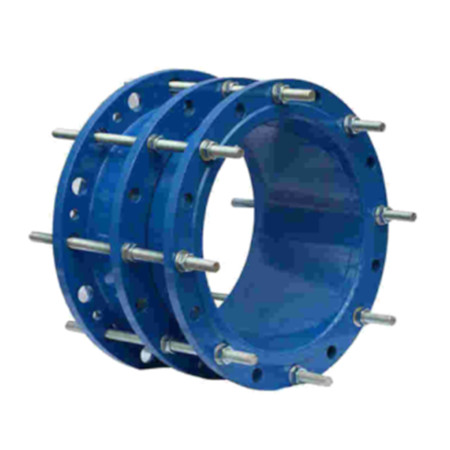

Демонтажная вставка серии RIO DVF DN 50-1200 PN 10/16 бар

Технические характеристики

Серия: RIO DVF

Внутренний диаметр DN: 50 — 1200 мм

Номинальное давление PN: 10/16 бар

Рабочая температура: от -10 до +110 °C

Область применения: водоснабжение, водоотведение

Рабочая среда: сточные воды, питьевая вода, нейтральные жидкости

Материал корпуса: высокопрочный чугун GGG40

Материал манжеты: EPDM

Применяются для монтажа совместно с другой арматурой трубопроводов на магистральных, внутриквартальных и локальных сетях горячего и холодного водоснабжения, на магистралях теплосетей и сетей сточных вод различного диаметра. Вставки эффективны при частой смене запорной и измерительной арматуры. Они являются необходимыми элементами, согласно современным требованиям к устройству трубопроводов.

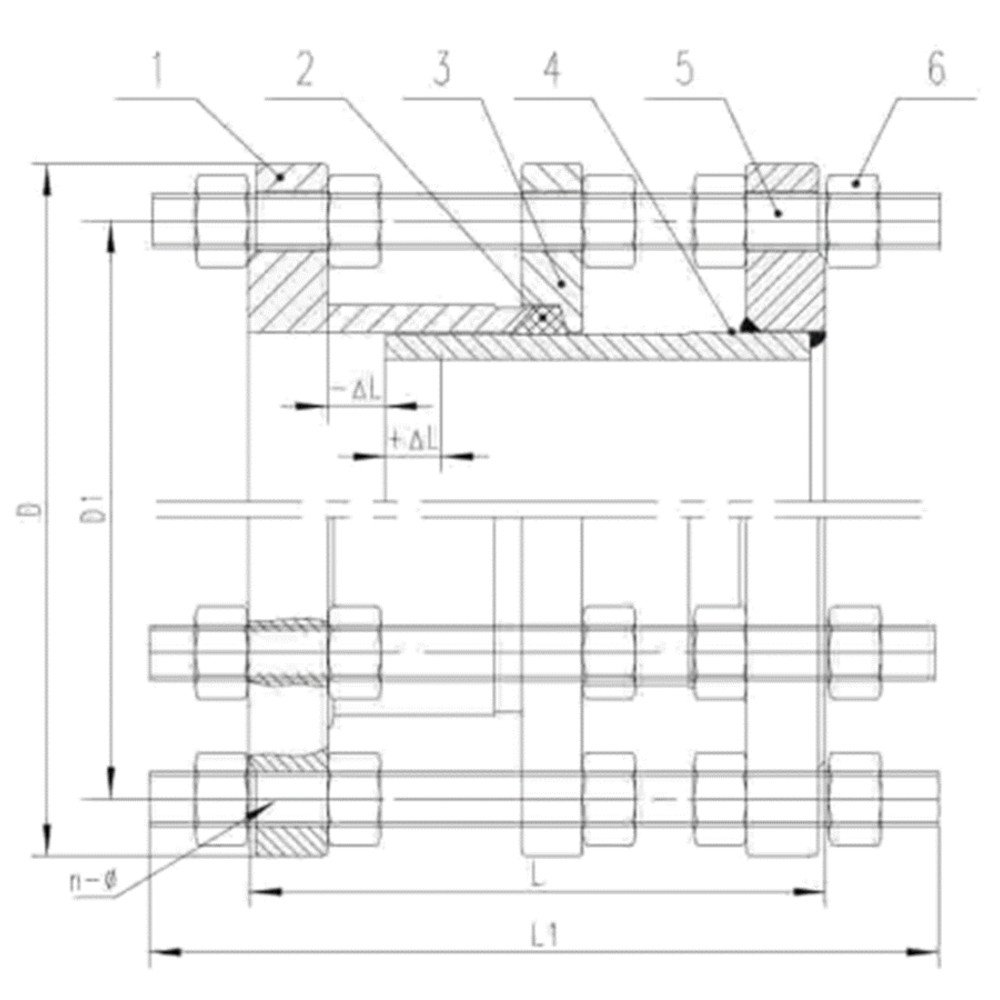

Спецификация материалов

№	Деталь	Материал
1	Корпус	высокопрочный чугун GGG40
2	Манжета	EPDM
3	Сальник	высокопрочный чугун
4	Труба-ограничитель	высокопрочный чугун
5	Болт	4,8 (оцинкованная сталь)
6	Гайка	4,8 (оцинкованная сталь)

Таблица размеров

Наименование товара	DN	D		D1		n-Ø		L		L1		^L
Наименование товара	DN	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
RIO DVF-050-10/16	50	165	165	125	125	4-М16	4-М16	180	180	330	330	20
RIO DVF-065-10/16	65	185	185	145	145	4-М16	4-М16	180	180	330	330	20
RIO DVF-080-10/16	80	200	200	160	160	8-М16	8-М16	200	200	350	350	20
RIO DVF-100-10/16	100	220	220	180	180	8-М16	8-М16	200	200	350	350	20
RIO DVF-125-10/16	125	250	250	210	210	8-М16	8-М16	200	200	350	350	20
RIO DVF-150-10/16	150	285	285	240	240	8-М20	8-М20	200	200	350	350	20
RIO DVF-200-10/16	200	340	340	295	295	8-М20	12-М20	220	220	380	380	20
RIO DVF-250-10/16	250	400	400	350	355	12-М20	12-М24	220	230	380	400	20
RIO DVF-300-10/16	300	455	455	400	410	12-М20	12-М24	220	250	390	420	25
RIO DVF-350-10/16	350	505	520	460	470	16-М20	16-М24	230	260	400	440	25
RIO DVF-400-10/16	400	565	580	515	525	16-М24	16-М27	230	270	410	460	25
RIO DVF-450-10/16	450	615	640	565	585	20-М24	20-М27	250	270	430	470	25
RIO DVF-500-10/16	500	670	715	620	650	20-М24	20-М30	260	280	450	490	25
RIO DVF-600-10/16	600	780	840	725	770	20-М27	20-МЗЗ	260	300	460	520	25
RIO DVF-700-10/16	700	895	910	840	840	24-М27	24-МЗЗ	260	300	460	520	25
RIO DVF-800-10/16	800	1010	1025	950	950	24-МЗ0	24-M36	290	320	500	550	30
RIO DVF-900-10/16	900	1115	1125	1050	1050	28-МЗ0	28-М36	290	320	500	560	30
RIO DVF-1000-10/16	1000	1230	1255	1160	1170	28-МЗЗ	28-М39	290	340	510	600	30
RIO DVF-1200-10/16	1200	1455	1485	1380	1390	32-М36	32-М45	320	360	570	650	30
