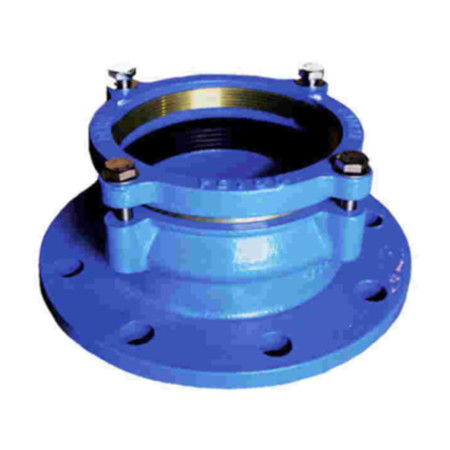

Фланцевый адаптер серии RIO FAG40 DN50(63)-300(315) PN 10/16 бар

Технические характеристики

Серия: RIO FAG40

Внутренний диаметр DN: 50(63) — 300(315) мм

Номинальное давление PN: 10/16 бар

Рабочая температура: от -25 до +110 °C

Область применения: водоснабжение, теплоснабжение

Рабочая среда: сточные воды, питьевая вода, нейтральные жидкости

Тип присоединение: фланец-резьба

Материал корпуса: высокопрочный чугун GGG40

Торцевое кольцо: высокопрочный чугун

Захватное кольцо: латунь

Присоединительные размеры и размеры уплотнительных поверхностей фланцев: соответствуют ГОСТ 33259-2015

Широко используются для монтажа совместно с задвижками и другими элементами запорной арматуры на пластиковых трубопроводах (магистра-льных, внутриквартальных и локальных) горячего и холодного водоснабжения и сетей сточных вод различного диаметра. Адаптеры применяют для установки стальной арматуры при прокачке жидкостей по пластиковым трубам.

Спецификация материалов

№	Деталь	Материал
1	Корпус	высокопрочный чугун GGG40
2	Торцевое кольцо	высокопрочный чугун
3	Захватное кольцо	латунь
4	Болты / гайки	нержавеющая сталь
5	Резиновая прокладка	EPDM/NBR
6	Покрытие	Внутри и снаружи эпоксидная смола, толщина 250 мкм

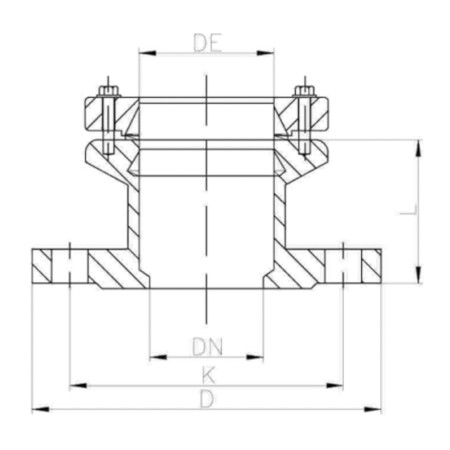

Таблица размеров

Наименование товара	DN	DE	PN	D	К	b	L1	Кол-во, диаметр, длина болтов	Кол-во болтов, диаметр торцевого отверстия фланца
RIO FAG40-050-16/0050	50	63	10/16	165	125	16	73	2-M10x35	4x19
RIO FAG40-065-16/0051	65	75	10/16	185	145	16	75	2-М10х35	4x19
RIO FAG40-080-16/0052	80	90	10/16	200	160	16	75	4-М10х35	8х9
RIO FAG40-100-16/0053	100	110	10/16	220	180	16	76	4-М10х35	8x19
RIO FAG40-100-16/0054	100	125	10/16	220	180	16	76	4-М10х35	8x19
RIO FAG40-125-16/0055	125	125	10/16	250	210	16	76	4-М10х35	8x19
RIO FAG40-125-16/0056	125	140	10/16	250	210	16	76	4-М10х35	8x19
RIO FAG40-150-16/0057	150	160	10/16	285	240	16	96	4-М 10x35	8x23
RIO FAG40-150-16/0058	150	180	10/16	285	240	16	96	4-М10х35	8x23
RIO FAG40-200-16/0059	200	200	10	340	295	17	112	4-М10х40	12x23
RIO FAG40-200-16/0060	200	200	16	340	295	17	112	4-М10х40	8x23
RIO FAG40-200-16/0061	200	225	10	340	295	17	112	4-М10х40	12x23
RIO FAG40-200-16/0062	200	225	16	340	295	17	112	4-М10х40	8x23
RIO FAG40-250-16/0063	250	250	10	400	355	19	128	6-М10х45	12x28
RIO FAG40-250-16/0064	250	250	16	400	350	19	128	6-М10х45	12x23
RIO FAG40-250-16/0065	250	280	10	400	355	19	135	6-М10х45	12x28
RIO FAG40-250-16/0066	250	280	16	400	350	19	135	6-М10х45	12x23
RIO FAG40-300-16/0067	300	315	10	455	410	20,5	158	6-М10х45	12x28
RIO FAG40-300-16/0068	300	315	16	455	400	20,5	158	6-М10х45	12x28
