Компенсатор фланцевый RIO КФ (DN 50 – 1200, PN 10/16)

Технические характеристики

• Номинальный диаметр: от 50 мм до 1200 мм;
• Рабочая температура: -10ºС +80ºС;
• Стандартное рабочее давление: PN10/16;
• Фланцы: EN 1092-2;
• Testing: EN12266-1.

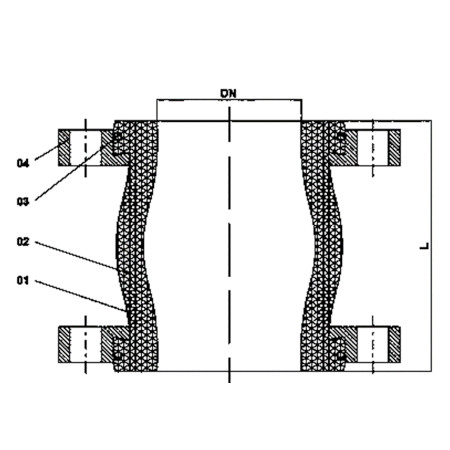

Составные части RIO КФ

Поз.	Деталь	Материал
1	Сильфон	Резина EPDM
2	Уплотнение	Синтетическое волокно
3	Внутреннее армирование	Углеродистая сталь
4	Фланец	Углеродистая сталь

Габаритные размеры RIO КФ DN 50 – 1200, PN 10/16

DN	L	Осевое расширение	Осевое сжатие	Поперечное смещение	Угол смещения
50	105	7	10	10	15
65	115	7	13	11	15
80	130	8	15	12	15
100	135	10	19	13	15
125	165	12	19	13	15
150	180	12	20	14	15
200	190	16	25	22	15
250	230	16	25	22	15
300	245	16	25	22	15
350	255	16	25	22	15
400	255	16	25	22	15
450	255	16	25	22	15
500	255	16	25	22	15
600	260	16	25	22	15
700	260	16	25	22	15
800	260	16	25	22	15
900	260	16	25	22	15
1000	260	16	25	22	15
1200	260	16	25	22	15
