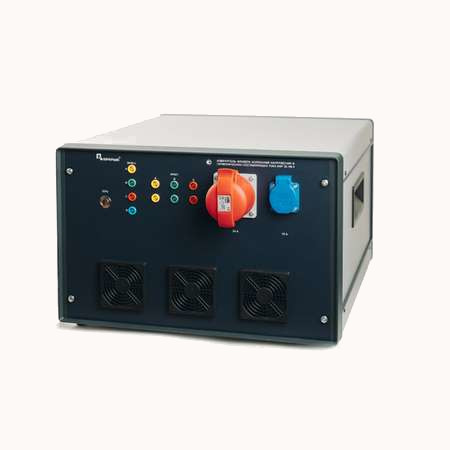

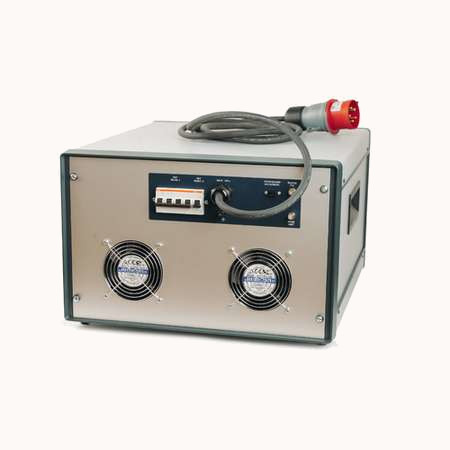

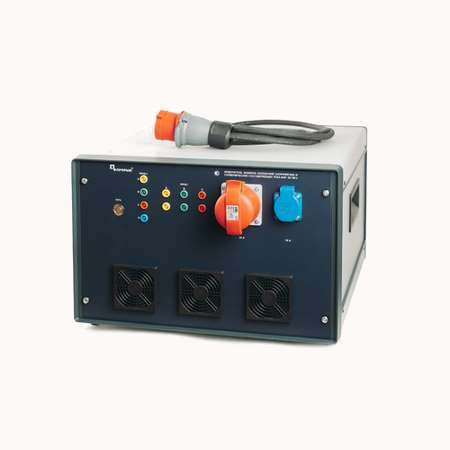

Измеритель фликера, колебаний напряжения и гармонических составляющих тока (выход 1 фаза до 24А) ИФГ 20.1М-3
Описание
Измеритель фликера, колебаний напряжения и гармонических составляющих тока, потребляемого ТС от сети ИФГ 20.1М-3 предназначен для:
- измерения кратковременной дозы фликера, Pst;
- измерения длительной дозы фликера, Plt;
- измерения характеристики относительного изменения напряжения, d(t);
- измерения максимального относительного изменения напряжения, dmax;
- измерения гармонических составляющих тока, потребляемого ТС от сети электропитания с номерами 1¸40;
- измерения тока, потребляемого испытуемым ТС, I(t);
- измерения напряжения на входе испытуемого ТС, U(t);
- измерения мощности, потребляемой испытуемым ТС, P(t);
Технические характеристики
Характеристики генератора
| Наименование | Значение |
| Выходное напряжение (фазное) | 220(230) В±2% |
| Выходное напряжение (межфазное) | 380(400)В±2 % |
| Выходная мощность (в каждой фазе) | не менее 5,2 кВт |
| Максимальный ток нагрузки (при cos j="1, в каждой фазе) | 24 А |
| Частота выходного напряжения | 50 Гц±0,2 % |
| Коэффициент гармоник выходного напряжения в режиме измерения фликера | не более 3 % |
| Состав гармоник выходного напряжения в режиме измерения гармонических составляющих тока в соответствии с ГОСТ 30804.3.2-2013 | |
| Полное выходное сопротивление в режиме измерения фликера | 0,47 Ом ±10 % |
| Диапазон изменения входного напряжения | 187¸242 В |
| Основные технические характеристики измерителя гармонических составляющих тока | |
| Диапазон измерения среднеквадратического значения (СКЗ) выходного тока | 0¸25 А |
| Измеряемые гармоники тока | 1"¸40 |
| Абсолютная погрешность измерения СКЗ выходного тока | не более (0,003´Iизм+10 мА) |
| Абсолютная погрешность измерения коэффициента гармоник напряжения на входе «Вход АЦП» | не более 0,04% |
| Основные технические характеристики фликерметра: | |
| Кратковременный интервал наблюдения | 10 мин ±5 % |
| Длительный интервал наблюдения | 2 ч ±5 % |
| Диапазон измерения относительного изменения напряжения DU/U | 0¸20 % |
| Относительная погрешность измерения относительного изменения напряжения DU/U | не более 8 % |
| Относительная погрешность измерения кратковременной и длительной дозы фликера | не более 5 % |
| Абсолютная погрешность измерения СКЗ выходного напряжения | не более (0,003´Uизм+10 мВ) |
В режиме проверки фликерметра генератор тестовых сигналов вырабатывает сигнал с частотой 50 Гц и среднеквадратическим значением напряжения от 2,5 до 3,5 В, модулированный по амплитуде синусоидальным или прямоугольным напряжением согласно рекомендаций ГОСТ Р 51317.4.15-2012.
.jpg)
.jpg)
