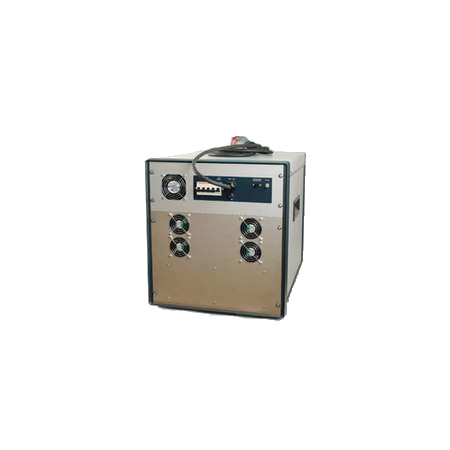

Испытательный генератор динамических изменений напряжения питающей сети (выход 3 фаза 16 А) ИГД 16.3
Описание
Испытательный генератор ИГД 16.3 предназначен для создания нормированных кратковременных прерываний, провалов и длительных прерываний при проведении испытаний технических средств (в дальнейшем - ТС), питающихся от трехфазной сети 380 В, 50 Гц и однофазной сети 220 В, 50 Гц, по ГОСТ 30804.4.11-2013 (IEC 61000-4-1:2004)
Технические характеристики
Характеристики генератора
| Наименование | Значение |
| номинальное выходное напряжение между фазой и нейтралью (Uном), В | 220 ±4,4 |
| частота Uном, Гц | 50 ±1 |
| максимальный ток, потребляемый испытуемым ТС от сети в каждой фазе при Uном, А | 16 |
| выходное напряжение без нагрузки: 8 % Uном, В 70% Uном, В 40% Uном, В |
176 ±8,8 154 ±7,7 88 ±4,4 |
| выходное напряжение при 0%Uном,В, менее | 10 |
| изменение выходного напряжения при изменении тока нагрузки: от 0 до 16 А при выходном напряжении 220 В, В, менее от 0 до 20 А при выходном напряжении 176 В, В, менее от 0 до 23 А при выходном напряжении 154 В, В, менее от 0 до 40 А при выходном напряжении 88 В, В, менее |
11 11 11 11 |
| установка длительности провалов и прерываний, мс | от 10 (1 полупериод) до 5000 (500 полупериодов) |
| период провалов и прерываний, с | 10 |
| фазовый сдвиг начала и конца провалов и прерываний, ° | от 0 до 360 с шагом 45 |
| погрешность установки фазового сдвига начала и конца провалов и прерываний, °, менее | 10 |
| величина выбросов при провалах и прерываниях напряжения (сопротивлении нагрузки 100 Ом), В, менее | 11 |
| время нарастания и понижения выходного напряжения при провалах и прерываниях (сопротивление нагрузки 100 Ом), мкс | от 1 до 5 |
| пиковый нагрузочный ток при выходном напряжении 220В, А, не менее | 500 |
| максимальный входной ток, А | 35 |
| габаритные размеры, мм, не более | 520´600´750 |
| масса, кг, не более | 80 |
Электропитание генератора должно производится от сети трехфазного переменного тока с частотой 50 ±0,4 Гц, номинальным напряжением 380 В ±10%.
