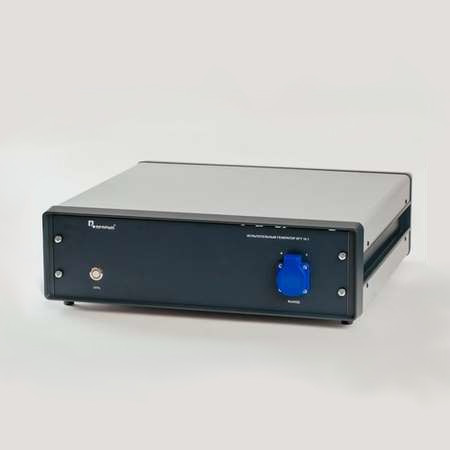

Испытательный генератор колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения ИГУ 16.1
Описание
Испытательный генератор ИГУ 16.1 предназначен для создания нормированных колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения в цепях электропитания 220В; 50Гц при проведении испытаний технических средств (в дальнейшем «ТС») по ГОСТ Р 51317.4.14—00, ГОСТ IEC 61000-4-14-2016, ГОСТ Р 51317.4.28—00, ГОСТ IEC 61000-4-28-2014, ГОСТ30804.4.13—2013, ГОСТ IEC 61000-4-13-2016, ОСТ 36417.4.1-01, ГОСТ 30804.4.11-2013 в части постепенных изменений напряжения, ГОСТ Р 50009-00 (УК5) и НПБ 57-97
Технические характеристики
Характеристики генератора
| Наименование | Значение |
| Номинальный ток, потребляемый испытуемым ТС от сети 220В 50Гц, А,не более | 8 |
| Номинальное выходное напряжение Uн, В | 220 ± 1 % |
| Частота выходного напряжения, Гц | 50 ± 0,2 % |
| Диапазон измерения напряжения, В | от 10 до 280 |
| Погрешность измерения напряжения, % | 0,3 |
| Диапазон измерения тока, А | от 0,5 до 35 |
| Погрешность измерения тока, % | 1 |
| Потребляемая мощность, кВт, не более | 3,5 |
| Габаритные размеры, мм, не более | 520´540´170 |
| Масса генератора, кг, не более | 30 |
| В режиме поГОСТ Р 51317.4.14—00,ГОСТ IEC 61000-4-14-2016 | |
| Диапазон изменения выходного напряжения | (0,75 – 1,2)·Uн |
| Выбросы выходного напряжения, %, не более | 5от величины изменения напряжения |
| Длительность изменений напряжения, с | 2 ± 10 % |
| Период изменений напряжения, с | 5 ± 10 % |
| Время нарастания и спада изменений напряжения, с | 0,1 ± 1 % |
| В режиме поГОСТ Р 51317.4.28—00,ГОСТ IEC 61000-4-28-2014 | |
| Диапазон изменения частоты, Гц | от 42,5 до 57,5 |
| Погрешность установки частоты, % | ± 0,3 |
| погрешность установки длительности временных интервалов, % | ± 10 |
| В режиме поГОСТ30804.4.13—2013,ГОСТ IEC 61000-4-13-2016,ОСТ 36417.4.1-01 | |
| Состав гармоник выходного напряжения | в соответствии с ГОСТ30804.3.2-2013 |
| Диапазон частот генерируемых гармоник и интергармоник, Гц | от 16,67 до 2000 |
| Напряжение генерируемых гармоник и интергармоник | (от 0 до 14) % Uн |
| Погрешность установки напряжения генерируемых гармоник и интергармоник, %, не более | 5 |
| сдвиг фазы для отдельных гармоник относительно первой гармоники, ° | 0, 180 |
| В режиме по ГОСТ 30804.4.11-2013 | |
| Диапазон изменения выходного напряжения | (от 0 до 1)·Uн |
| В режиме по ГОСТ Р 50009-00 (УК5) и НПБ 57-97 табл.4 | |
| Диапазон частот генерируемых гармоник, Гц | от 100 до 5000 |
| Амплитуда искажающего сигнала, В | (10, 25, 35) ± 5 % |
