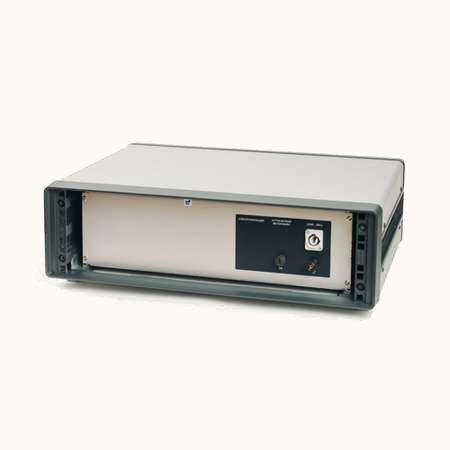

Испытательный генератор кондуктивных помех в полосе частот от 0 до 150 кГц (со встроенным устройством связи-развязки) ИГВ 16.1

Описание

Испытательный генератор ИГВ 16.1 предназначен для создания нормированных кондуктивных помех, представляющих собой общие несимметричные напряжения в полосе частот от 0 до 150 кГц при проведении испытаний технических средств (в дальнейшем "ТС") по ГОСТ Р 51317.4.16 2000, МЭК 61000-4-16-98

Технические характеристики

Характеристики генератора

Наименование	Значение
Выходное напряжение при холостом ходе для длительных помех постоянного тока и на частоте 50 Гц,В	(1; 3; 10; 30)± 30 %
Выходное напряжение при холостом ходе для кратковременных помех постоянного тока и на частоте 50 Гц, В	(3; 10; 30; 100) ± 30 %
Длительность фронта и спада выходного напряжения при включении и выключении (по уровням 0,1-0,9), мкс	от 1 до 5
Полярность постоянного напряжения помех	положительная и отрицательная
Уровень пульсаций в режиме постоянного напряжения, %, не более	5
Выходное напряжение при холостом ходе в полосе частот от 15Гцдо150кГц, В	от 0,1 до 30*
Погрешность установки выходного напряжения при холостом ходе в полосе частот 15Гц-150кГц, %, не более	10
Коэффициент нелинейных искажений в режиме 15Гц-150кГц, %, не более	1
Выходное сопротивление, Ом	50 ± 5
Максимальное симметричное переменное напряжение в линии связи, В, не более	50
Максимальное симметричное постоянное напряжение в линии связи, В, не более	400
Максимальный ток линии связи, А, не более	1
Потребляемая мощность, Вт, не более	250
Габаритные размеры, мм, не более	520´520´169
Масса, кг, не более	20
* Примечание: выходное напряжение устанавливается автоматически в зависимости от выбранной степени жёсткости испытаний и частоты выходного сигнала.
