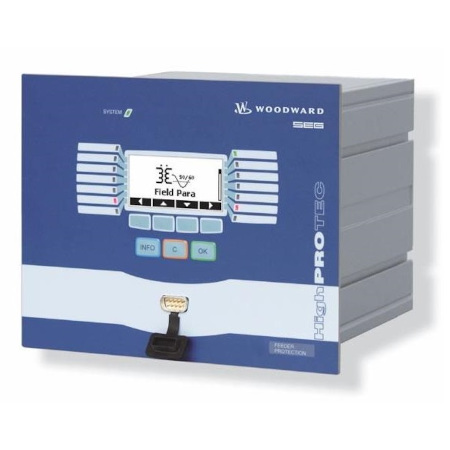

MRA4 реле защиты присоединений
Применение
MRA4 – реле защиты, построенноена новейшем двухъядерном процессоре, что позволяет обеспечивать надежную и точную защиту илегкость в эксплуатации. Разнообразные функции реле специальнонаправлены на защиту входящих иотходящих фидеров в сетях среднего напряжения. Его так же можноиспользовать для защиты электросетей и генераторов.
Описание
| Элементы | ANSI | |
| Функции защиты | ||
|---|---|---|
| I, защита по времени от сверхтока и короткого замыкания на землю, все ступени могут быть настроены на направленную и ненаправленную работу. Огромное количество вариантов сброса (мгновенный, с заданным временем, с характеристиками в соответствии со стандартами IEC и ANSI) Защита от сверхтоков с учетом напряжения посредством адаптивных параметров |
6 6 |
50P, 51P, 67P 51V |
| I2>, защита от несбалансированной нагрузки с определением обратного чередованияфаз | 2 | 46 |
| IB, защита от перегрузок с температурной моделью и отдельными установкамизадержек сигнализации ирасцепления | 1 | 49 |
| IH2/In, определение броска пускового тока с анализом второй гармоники | 1 | Inrush |
| IE, защита от сверхтока и короткого замыкания на землю, все ступени могут бытьнастроены на направленнуюи ненаправленную работу. Огромное количествовариантов сброса (мгновенный, с заданным временем,с характеристиками всоответствии со стандартами IEC и ANSI) Защита от сверхтоков с учетомнапряженияпосредством адаптивных параметров | 4 4 |
50N, 51N, 67N 51V |
| V<, V>, V(t)<, защита от понижения и повышения напряжения, защита от понижениянапряжения с временнойзависимостью | 4 | 27, 59 |
| Контроль несимметрии напряжения (V012) V1, Понижение и повышение напряжения прямой последовательности V2, Повышение напряжения обратной последовательности |
6 | 47 |
|
Каждая из 6 ступеней может быть использована как:
|
6 | 81U/O 81R |
| VE, защита по напряжению нулевой последовательности | 2 | 59N |
| АR, автоматическое повторное включение (АПВ) | 1 | 79 |
| ExP, внешние функции сигнализации и отключения | 4 | |
| PQS, защита по мощности | 6 | 32, 37 |
| PF, защита по фактору мощности (cos φ) | 2 | 55 |
| Функции контроля | ||
| Защита автоматического выключателя от неисправностей (УРОВ) | 1 | 50BF |
| TCS, инспекция схемы расцепления | 1 | 74TC |
| VTS, контроль трансформаторов напряжения путем сравнения фазовых напряжений и напряжений нулевойпоследовательности | 1 | 60FL |
| VTS, защита от отказа предохранителей через цифровой вход | 1 | 60FL |
| CTS, инспекция трансформаторов тока | 1 | 60L |
| CLPU, выдержка для холодной нагрузки | 1 | |
| SOTF, переключение в аварийный режим | 1 | |
| Энергонезависимый регистратор событий до 120с (32 выборки за период) | ||
Все включено:
- Все функции защиты бездополнительной стоимости
- Программное обеспечение длязадания и контроля параметров
- Программное обеспечение дляанализа записей аварий
Шестиступенчатая максимальнаятоковая защита
- Направленная и ненаправленнаязащита от сверхтоков и короткихзамыканий
- Характеристики срабатывания:
DEFT
ANSI: NINV, VINV, EINV
IEC: NINV, VINV, LINV, EINV
Тепловая, IT, I2T, I4T - С контролем напряжения
Четырехступенчатая защита отзамыкания на землю
- Направленная и ненаправленнаязащита от замыкания на землю
- Характеристики срабатывания:
DEFT
ANSI: NINV, VINV, EINV
IEC: NINV, VINV, LINV, EINV
Тепловая, IT, I2T, I4T - С контролем напряжения
Двухступенчатая защита отнебаланса нагрузки
- Контроль по фиксированномувремени или по характеристикесрабатывания
Четырехступенчатая защита понапряжению
- Понижение и повышениенапряжения
- Программируемаяхарактеристика понижениянапряжения с зависимостью отвремени
Двухступенчатая защита отповышения напряжения нулевойпоследовательности
- VE>
Шестиступенчатая защита отнесимметрии
- Защита от понижения иповышения напряжения прямойпоследовательности, защитаот повышения напряженияобратной последовательности
Регистратор аварийных процессов
- Энергонезависимая память на120с, 32 выборки за период
Другие важные функции
- Автоматическое повторное включение
- Определение пусковых бросков тока
- Температурная модель
- Четырехступенчатая внешняя защита
- Проверка достоверности вводимыхпараметров
- Наборы адаптивных параметров дляпараметрирования
- Счетчики энергии
- Индикация текущего состояния
- Понятный вид показаний и статистики
- Маскировка неиспользуемыхпараметров
Конфигурация параметров из ПО
- Копирование настроек
- Сравнение настроек
- Файлы настроек можно преобразовывать в форматы предыдущих ипоследующих версий
Полная защита по частоте
Каждая из 6 ступеней может бытьиспользована как:
- f< или f> (определение понижения иповышения частоты)
- df/dt (ROCOF)
- Контроль скорости изменениячастоты
- (f< и df/dt) или (f> и df/dt)
Комбинация повышения/понижениячастоты и скорости изменениячастоты - (f< и DF/DT) или (f> и DF/DT)
Комбинация повышения/понижениячастоты и величины изменениячастоты - Скачок вектора (дельта фи)
Защита по мощности - Шесть ступеней защиты помощности, каждая может бытьиспользована как P>, P<, Pr, Q>, Q<,Qr, S>, S<
- 2 ступени по коэффициентумощности (cos φ)
Контроль
- Контроль трансформаторов тока
- Контроль трансформаторовнапряжения
- Защита автоматическоговыключателя от неисправностей(в том числе контроль цепейуправления)
- Контроль контура расцепления
- Выдержка для холодной нагрузки
- Переключение в аварийный режим
Токовые входы 4 (1 A и 5 A) с автоматическим закорачиванием
Входы напряжения 4 (0 - 800 В)
Цифровые входы Пороги переключения настраиваются в ПО
Питание Универсальный диапазон питания
Выводы Все выводы с пружинными клеммами
Установка Встраиваемый в дверь шкафа
Тип корпусаIP54
Размеры корпус 212,7 мм x 173 мм x 209 мм (Ш х В х Г)
Вес (макс. комплектация)около 4 кг
