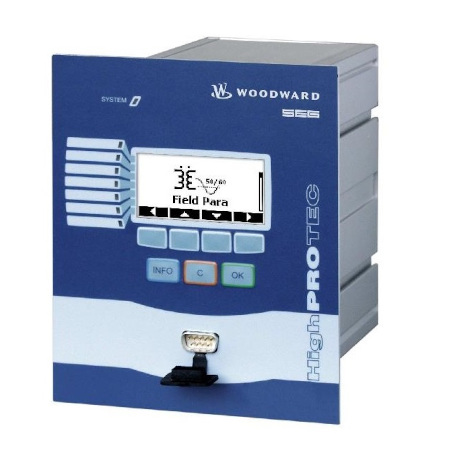

MRI4 реле ненаправленных токовых защит
Применение
MRI4, Многофункциональный микропроцессорный терминал релейной защиты.
Максимальная токовая защита в фазах и замыканий на землю с распознаванием броска.
Тепловая защита и защита от несбалансированной нагрузки.
Контроль отключающей и управляющей цепей.
Описание
| Элементы | ANSI | |
| Функции защиты | ||
|---|---|---|
| I, временная защита от сверхтоков и коротких замыканий (ненаправленная). Значительное количество вариантов сброса (мгновенный, с заданным временем, с характеристиками в соответствии со стандартами IEC и ANSI) | 6 | 50Р, 51Р |
| I2>, защита от несбалансированной нагрузки с определением обратного чередования фаз | 2 | 46 |
| IB, защита от перегрузок с температурной моделью и отдельными установками задержек сигнализации и расцепления | 1 | 49 |
| IH2/In, определение броска пускового тока с анализом второй гармоники | 1 | Inrush |
| IE, защита от сверхтока и короткого замыкания на землю, все ступени могут быть настроены на направленную и ненаправленную работу. Значительное количество вариантов сброса (мгновенный, с заданным временем, с характеристиками в соответствии со стандартами IEC и ANSI) | 4 | 50N,51N |
| AR, автоматическое повторное включение (АВП) | 1 | 79 |
| ExP, работа с внешними сигналами сигнализации аварии и расцепления | 4 | |
| Функции контроля | ||
| Защита автоматического выключателя от неисправностей (УРОВ) | 1 | 50BF |
| TCS, инспекция схемы расцепления | 1 | 74TC |
| CTS, инспекция трансформаторов тока | 1 | 60L |
| CLPU, выдержка для холодной нагрузки | ||
| SOTF, переключение в аварийный режим | ||
| Энергонезависимый регистратор аварийных процессов до 120с (32 выборки за период) | ||
Метод крепления
Крепится в дверь шкафа
Габаритные размеры и масса
Для корпуса B1
Размеры: Ш141.5 x В173 x Д208
Масса: 2.4 кг
Интерфейс «Человек- Машина»:
Светодиодные энергонезависимые индикаторы(двухцветные: зел/красн): 1 «Терминал«OK»», 7 конфигурируемых Пользователем. Графический дисплей 128 x 64. Меню с проверкой корректности вводимых величин и параметров, текстовыми подсказками и сообщениями об измененных параметрах.
Питание терминала:
- Питающее напряжение: 19–300 В= / 40-250 В~
- Частота: 50/60 Гц
Количество цифровых входов и бинарных выходов
- Цифровые входы: Количество 8, Номинальное напряжение 24, 60, 110 и 230 В (конфигурируются через ПО)
- 2 независимых цифровых входа с отдельным заземлением и 6 входов с «общей Землей».
- Бинарные выходы: 5 свободно конфигурируемых выхода и 1 выход«Система«ОК»».
- Все выходы с энергонезависимыми свойствами.
- Все клеммные колодки съемные.
Входы трансформаторов тока:
- Для стандартов 1A и 5A x In (оба стандарта поддерживаются каждым терминалом)
- Клеммные колодки съемные, с защитой от внутреннего КЗ.
Регистратор событий:
- 300 событий, из которых последние 50 событий энергонезависимы
- Регистратор аварийных событий: 5 событий с расширенной записью параметров (Пользователь может выбрать самостоятельно)
- Регистратор отклонений от номинальных величин: энергонезависимая память, цикл записи по 120с
Варианты коммуникации:
- IEC 60870-5-103, по оптоволокну
- IEC 60870-5-103, RS485 поD-SUB
- IEC 60870-5-103, RS485 через клеммный терминал
- Modbus RTU, по оптоволокну
- Modbus RTU, RS485 поD-SUB
- Modbus RTU, RS485 через клеммный терминал
- IEC61850 (Ethernet интерфейс сRJ45 коннектором)
