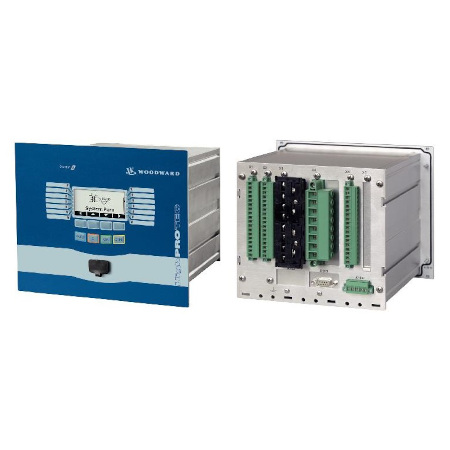

MRMV4 реле для защиты электродвигателей

Применение

MRMV4 представляет собой реле защиты, которое использует новейшую технологию двухъядерных процессоров для обеспечения высокоточных и надежных функций защиты. Оно также очень простое в эксплуатации.MRMV4 предоставляет все необходимые функции для защиты двигателей низкого и среднего уровней напряжения всех мощностей. Защитные функции основаны на измерении силы и напряжения тока и контроле всех температурных режимов, режима запуска двигателя, срыва и заклинивания ротора, пониженного тока и незавершенной последовательности. Функции максимального тока и функции замыкания на землю также доступны в качестве защиты мощности, частотных элементов и элементов напряжения. Работа двигателя может контролироваться статистическими регистраторами и регистраторами выполнения.

Описание

Применимо для:

• Асинхронные двигатели низкого и высокого напряжения

Защита двигателя

• Защита от тепловой перегрузки 49M
• Защита заблокированного ротора 51LRS
• Защита от заклинивания или срыва 51LR
• Защита от недостаточной нагрузки 37
• Запуск двигателя 48
• Запуски в час 66
• Обратная последовательность фаз(несимметрия токов) 46
• Защита от максимального тока/короткого замыкания 50P/51P
• Защита от максимального тока на землю и короткого замыкания 50N/51N
• Блокировка повторного включения 86
• Контроль ТДС посредством внешнего температурного модуля (Тип MRMV4-B)

Дополнительная защита

• 6 Элементов максимального тока (ненапр.)
• 4 Элемента защиты от максимального тока на землю (ненапр.)
• 2 Элемента защиты от остаточного напряжения
• 4 Элемента Повышенного/Пониженного напряжения
• 6 Частотных элементов
• 6 Элементов защиты мощности
• 2 Элементов коэффициента мощности
• Управление нагрузкой
• Защита ОГИ

Управление и контроль

• с одним коммутационным устройством

Функции контроля

• Отказ силового выключателя, Контроль цепи отключения
• Падение потенциала, Модуль ускорения защит при включении выключателя

Регистратор запуска двигателя

• Макс. значения СКЗ фазных токов
• Токи отрицательной последовательности чередования фаз
• Длительность запуска
• Используемая тепловая емкость
• Успешные запуски
• Температурный режим (дополнительно)

Статистический регистратор

• Число успешных запусков двигателя
• Средние коэффициенты I2T
• Средний ток макс. запуска

Дополнительные регистраторы

• Аварийный осциллограф
• Регистратор неисправностей
• Регистратор событий
• Регистратор выполнения

Счетчики

• История (например Значения запусков двигателя, Аварийные сигналы, Отключения...)
• Общие счетчики (например Время работы...)

Ввод в эксплуатацию

• Копирование и сопоставление наборов параметров
• Файлы конфигурации конвертируются
• Отключение или принудительная установка контактов выходных реле.
• Устройство моделирования сбоев: токи напряжение

Дополнительные проекты

• 4 Аналоговых выхода (Тип MRMV4-B)
• Большое время запуска для запусков при пониженном напряжении
• Аварийный запуск
• Незавершенная последовательность
• Задержка блокировки подкрутки
• Разрешенное количество холодных запусков
• Контроль запусков в час
• Механическая разгрузка
• Отображение нулевой скорости по средством входа
• Входы остановки двигателя
• Входы внешних аварийных сигналов и отключения
• 4 группы установок

Логические элементы

• До 80 логических уравнений

Информационные протоколы

• IEC61850
• Profibus DP
• Modbus RTU или Modbus TCP
• IEC60870-5-103

Синхронизация времени

• SNTP или IRIG-B00X

Токовые входы 4 (1 A и 5 A) с автоматическими закорачивающими перемычками

Входы напряжения 4 (0–800 В)

Цифровые входы Пороговые значения переключения настраиваются через программное обеспечение

Источник питания

• Широкий выбор источников питания
• 24 Впост - 270 Впост / 48 Вперем - 230 Вперем (-20/+10%)

Разъемы Все типы разъемов

Тип корпуса IP54

Размеры корпуса (Ш x В x Г)

• Скрытое крепление 19 дюймов: 212,7 мм x 173 мм x 208 мм
• Дверное крепление: 212,7 мм x 183 мм x 208 мм

Масса (макс. количество компонентов) прим. 4,2 кг
