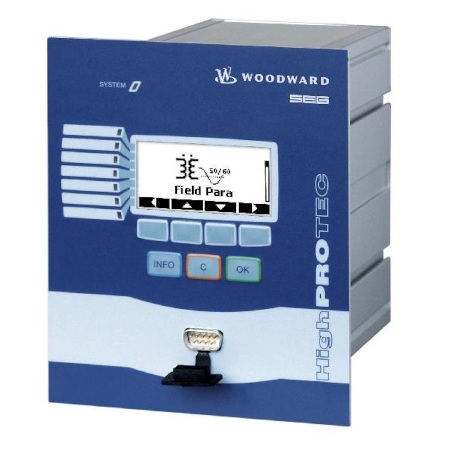

MRU4 реле защит по напряжению и частоте

Применение

MRU4 -многофункциональный микропроцессорный терминал релейной защиты.

Защита по мин. и макс. напряжению и частоте.

Скачок вектора (отключение от сети) и частотный градиент (ROCOF).

Напряжения обратной последовательности.

Описание

Обзор функций

Метод крепления

• Крепится в дверь шкафа

Габаритные размеры и масса

• Для корпуса B1
• Размеры: Ш141.5 x В173 x Д208
• Масса: 2.4 кг

Интерфейс «Человек- Машина»:

• Светодиодные энергонезависимые индикаторы (двухцветные: зел/красн): 1 «Терминал«OK»».
• 7 конфигурируемых Пользователем.
• Графический дисплей 128 x 64.
• Меню с проверкой корректности вводимых величин и параметров, текстовыми подсказками и сообщениями об измененных параметрах.

Питание терминала:

• Питающее напряжение: 19–300 В=" / "40-250 В~
• Частота: 50/60 Гц

Количество цифровых входов и бинарных выходов

• Цифровые входы: Количество 8, Номинальное напряжение 24, 60, 110 и 230 В (конфигурируются через ПО)
• 2 независимых цифровых входа с отдельным заземлением и 6 входов с«общей Землей».
• Бинарные выходы: 5 свободно конфигурируемых выхода и 1 выход«Система«ОК»»
• Все выходы с энергонезависимыми свойствами.
• Все клеммные колодки съемные.

Входы измеряемого напряжения:

• 4 входа для измеряемого напряжения: 0-800 В(конфигурируются через ПО)
• Все клеммные колодки съемные

Регистратор событий:

• 300 событий, из которых последние 50 событий энергонезависимы
• Регистратор аварийных событий: 5 событий с расширенной записью параметров(Пользователь может выбрать самостоятельно)
• Регистратор отклонений от номинальных величин: энергонезависимая память, цикл записи по 120с

Варианты коммуникации:

• IEC 60870-5-103, по оптоволокну
• IEC 60870-5-103, RS485 поD-SUB
• IEC 60870-5-103, RS485 через клеммный терминал
• Modbus RTU, по оптоволокну
• Modbus RTU, RS485 поD-SUB
• Modbus RTU, RS485 через клеммный терминал
• IEC61850 (Ethernet интерфейс сRJ45 коннектором)
