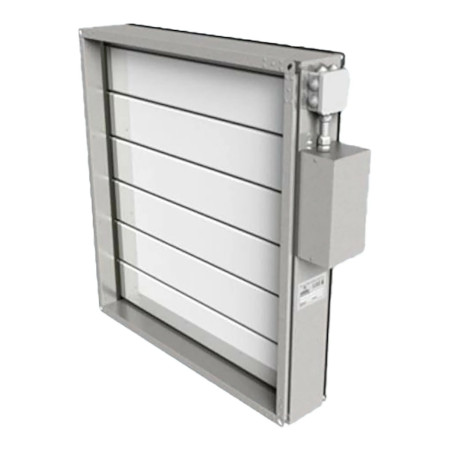

Клапаны воздушные утепленные RIO КВУ

Клапаны воздушные утепленные изготавливаются по конструкторской документации, и предназначены для установки на заборе наружного воздуха в приточных вентиляционных системах. Конструкция клапана состоит из корпуса, внутри которого на осях смонтированы поворотные лопатки (3-13 шт.). От электрического привода через систему тяг и рычагов осуществляется синхронное движение лопаток от положения «открыто» до положения «закрыто» и обратно. Каждая лопатка имеет коробчатое сечение. На каждом стыке поворотных лопаток имеются трубчатые электронагреватели (ТЭНы), предупреждающие их смерзание. Электроподогрев включается за 3 минуты до открытия клапана и отключается при пуске вентилятора системы.

Исполнительным механизмом в клапане являются электропривода типа МЭО, Polar Bear, Belimo.

Клапан воздушный утепленный предназначен для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80°С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов, и применяются в системе кондиционирования воздуха и вентиляции низкого давления (рабочее давление до 1470 Па (150 кгс/м2). Клапан предназначен для эксплуатации в условиях умеренного (У) климата 1, 2, 3, 4 категорий размещения по ГОСТ 15150.

Технические характеристики

Габаритные размеры
