Аналоговый ввод БИГ-1-1-11
.jpg "БИГ-1-1-22 (1)")

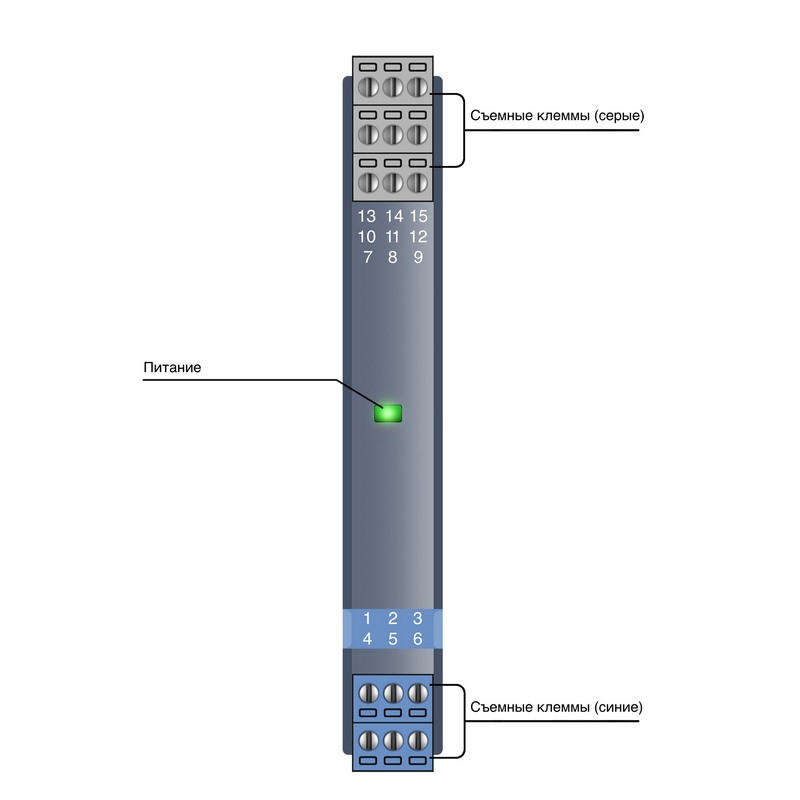

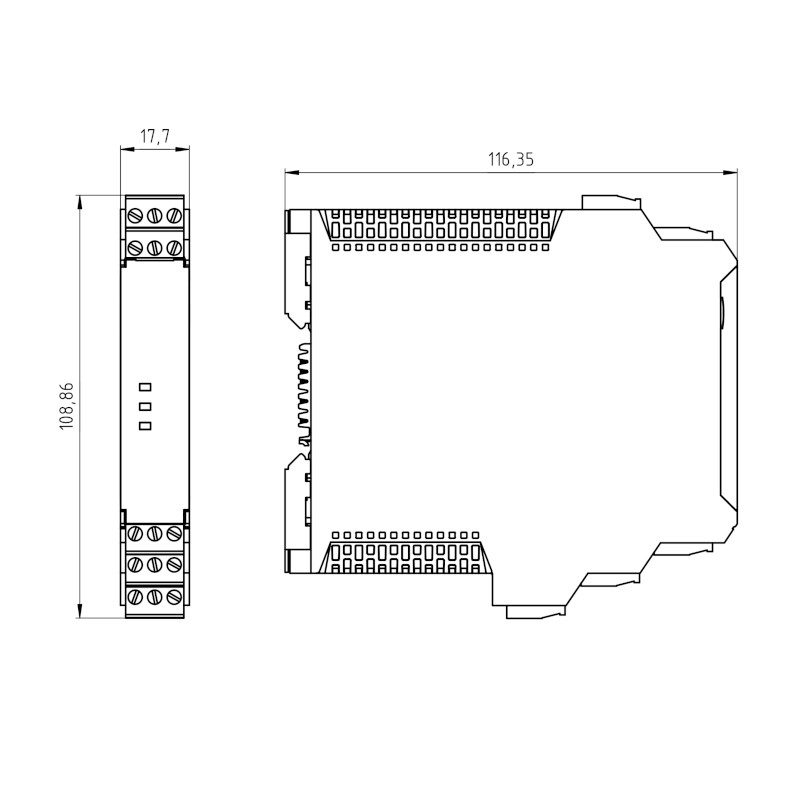

Аналоговый ввод БИГ-1-1-22
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
| Назначение | Аналоговый ввод |
| Кол-во каналов на вход: | 2 |
| Кол-во каналов на выход: | 2 |
| Питание (по шине), В: | 24 |
| Входной сигнал, мА: | 4…20, HART |
| Выходной сигнал, мА: | 4…20, HART |
| Межповерочный интервал (МПИ): | 2 года - БИГ-1-1-22 4 года - БИГ-1-1-22/П |
Барьер предназначен для передачи токового сигнала измерительной цепи из взрывоопасной зоны в сигнал тока или напряжения в безопасную зону при помощи гальванической развязки, а также для питания измерительных преобразователей во взрывоопасной зоне. Сигналы HART передаются в обоих направлениях.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные параметры:
| Межповерочный интервал (МПИ): | 2 года (для БИГ-1-1-22) 4 года (для БИГ-1-1-22/П) |
|||||
| Температура эксплуатации, °С: | -20 … +60 | |||||
| Источник питания, В: | = 18..60 Защита от обратной полярности | |||||
| Входной сигнал, мА: | 4…20, HART | |||||
| Входное сопротивление, Ом: | ≤ 75 | |||||
| Напряжение разомкнутой цепи, В: | ≤ 26 | |||||
| Напряжение рабочее, В при 20 мА: | ≥ 16 | |||||
| Выходной сигнал, мА: | 4…20, HART | |||||
| Нагрузка RL , Ом: | ≤ 550 | |||||
| Монтаж на DIN-рейку, мм: | 35 | |||||
| Максимальное безопасное напряжение, В: | 250 | |||||
Параметры искробезопасности:
| клеммы 1, 2; 4, 5 | клеммы 2, 3; 5, 6 | |||||
| II C： | II B： | II A： | II C： | II B： | II A： | |
| U0 , В: | 5 | 5 | 5 | 28 | 28 | 28 |
| I0 , мА | 93 | 93 | 93 | |||
| P0 , мВт | 651 | 651 | 651 | |||
| C0 , мкФ | 70 | 700 | 700 | 0,058 | 0,45 | 1,5 |
| L0, мГн | 2,8 | 8,4 | 22,4 | |||
Параметры передачи:
| Погрешность, %: | 0,1 | |||||
| Влияние температуры: | ≤30 х 10-6 /°C: | |||||
| Время отклика, мс: | ≤ 2 | |||||
| Мощность потребления (один выход), Вт: | ≤ 0,8 | |||||
| Мощность потребления (два выхода), Вт: | ≤ 1,2 | |||||
Гальваническая изоляция, В:
| переменный ток между искробезопасными и неискробезопасными цепями |
≥ 3000 | |||||
| переменный ток между цепью питания и неискробезопасными цепями |
≥ 1500 | |||||
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | |||||
| Величина выходного сигнала в безопасном состоянии, мА: | <3,6 или > 21,5 | |||||
Параметры выхода 2:
| Протокол передачи : | MODBUS‐RTU | |||||
| Максимальное расстояние, м: | ≤ 1000 | |||||
| Количество узлов: | ≤ 32 | |||||
| Скорость передачи, кбит/с: | ≤ 19,2 | |||||
| Статусы выходного канала 2: | Независимо от состояния неисправности входа (кроме обрыва цепи или КЗ, выход равен 0 В/мА), значение выхода следует за значением входа в пределах диапазона измере‐ния. Максимальное значение не должно превышать 110% верхнего предела диапазона измерения (например, когда тип выходного сигнала 0…20 мА, мин. выходное значение может быть 0 мА, макс. выходное значение не превышает 22 мА) | |||||
.jpg)
