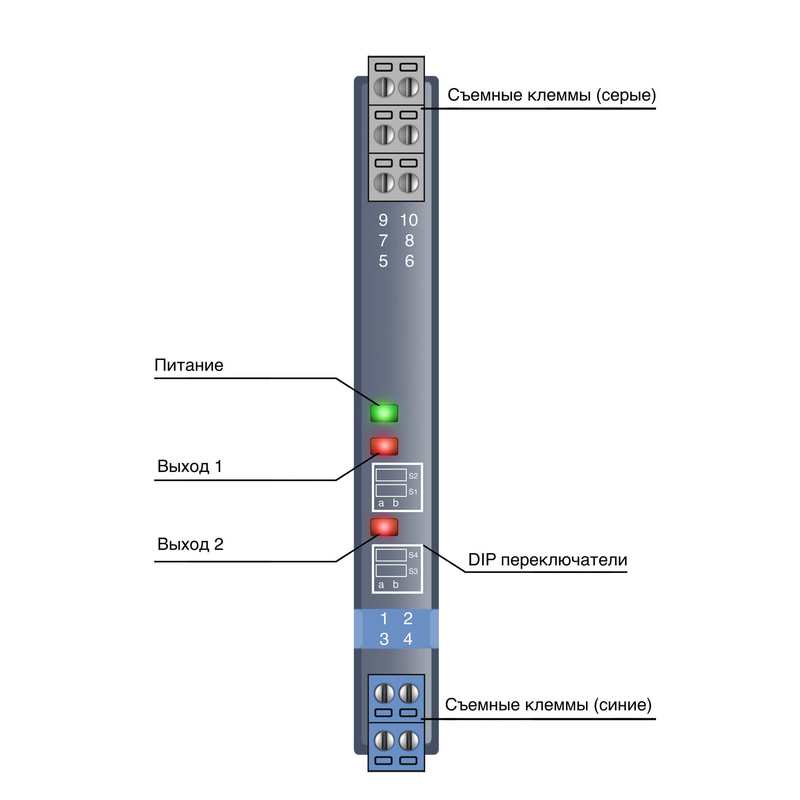

Дискретный ввод БИГ-2-1-22
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
| Назначение | Дискретный ввод |
| Кол-во каналов на вход: | 2 |
| Кол-во каналов на выход: | 2 |
| Питание (по шине), В: | 24 |
| Входной сигнал : | Сухой контакт, NAMUR |
| Выходной сигнал: | реле |
| Уровень полноты безопасности: | УПБ 2 (SIL 2) |
Барьер предназначен для искробезопасной передачи дискретных сигналов (сухой контакт или датчик NAMUR) из взрывоопасной зоны во безопасную зону при помощи гальванической развязки. Сигналы входа, выхода и индикации неисправности гальванически изолированы друг от друга.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные параметры:
| Уровень полноты безопасности(SIL): | УПБ 2 (SIL 2) | ||
| Температура эксплуатации, °С: | -20 … +60 | ||
| Источник питания, В: | = 20..30 Защита от обратной полярности | ||
| Входной сигнал: | Сухой контакт/ NAMUR | ||
| Выходной сигнал: | Релейный выход | ||
Параметры отклика:
| Вх. сигнал > 2,1 мА «1» | Желтый, пост. свечение | ||
| Вх. сигнал < 1,2 мА «0» | Желтый, выключен | ||
| Напряжение откр. Контура, В: | 9,2 | ||
| Ток КЗ, мА: | 9 | ||
| Допустимая нагрузка при 2А, В: | ~250 или =30 | ||
| Монтаж на DIN-рейку, мм: | 35 | ||
| Максимальное безопасное напряжение, В: | 250 | ||
Параметры искробезопасности:
| клеммы 1, 2 ; 3, 4 | |||
| II C： | II B： | II A： | |
| U0 , В: | 10,5 | 10,5 | 10,5 |
| I0 , мА | 11,3 | 11,3 | 11,3 |
| P0 , мВт | 29,7 | 29,7 | 29,7 |
| C0 , мкФ | 0,644 | 11 | 52 |
| L0, мГн | 78,8 | 236 | 630 |
Параметры передачи:
| Время отклика, мс: | ≤ 20 | ||
| Мощность потребления, Вт: | 1 | ||
| Ресурс реле тыс.циклов: | 100 | ||
| Частота отклика, Гц: | < 10 | ||
Гальваническая изоляция, В:
| переменный ток | ≥ 3000 | ||
| переменный ток между искробезопасными и неискробезопасными цепями |
≥ 1500 | ||
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | ||
| Величина выходного сигнала в безопасном состоянии, мА: | <3,6 или > 21,5 | ||
