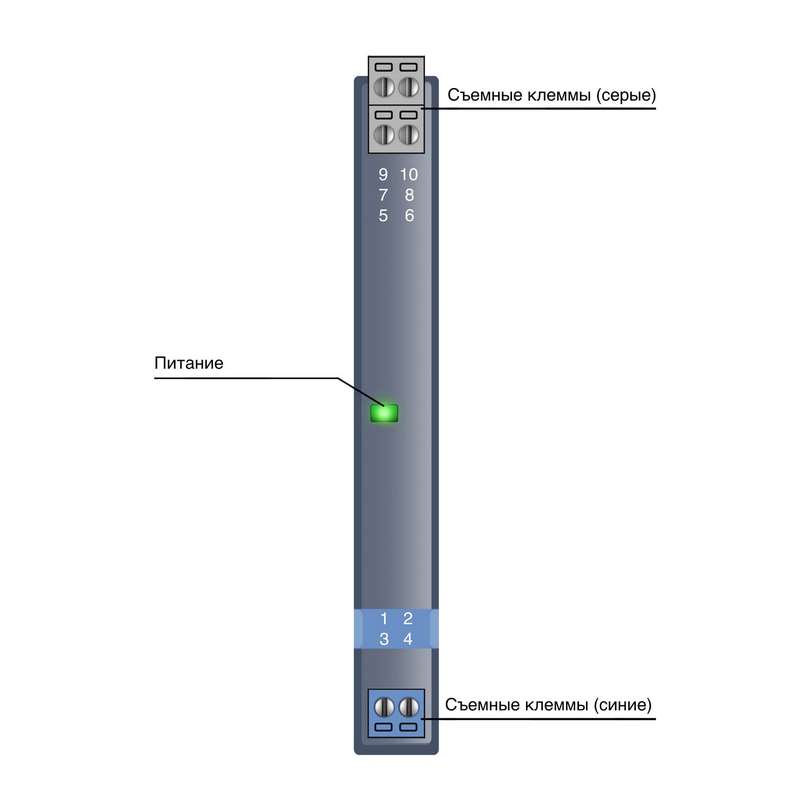

Аналоговый вывод БИГ-1-2-11
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
| Назначение | Аналоговый ввод |
| Кол-во каналов на вход: | 1 |
| Кол-во каналов на выход: | 1 |
| Питание (по шине), В: | 24 |
| Входной сигнал, мА: | 4…20, HART |
| Выходной сигнал, мА: | 4…20, HART |
| Уровень полноты безопасности: | УПБ 2 (SIL 2) |
Барьер предназначен для искробезопасной передачи токового сигнала управления исполнительными приборами (I/P регуляторы, преобразователи) из безопасной зоны во взрывоопасную зону при помощи гальванической развязки. Позволяет передавать сигналы HART.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные параметры:
| Уровень полноты безопасности(SIL): | УПБ 2 (SIL 2) |
| Температура эксплуатации, °С: | -20 … +60 |
| Источник питания, В: | = 20..30. Защита от обратной полярности |
| Входной сигнал, мА: | 4…20, HART |
| Выходной сигнал, мА: | 4…20, HART |
| Падение входного напряжения, В: | ≤ 1,2 |
| Нагрузка RL , Ом: | 80…800 |
| Монтаж на DIN-рейку, мм: | 35 |
| Максимальное безопасное напряжение, В: | 250 |
| Монтаж на DIN-рейку, мм: | 35 |
| Максимальное безопасное напряжение, В: | 250 |
Параметры искробезопасности:
| клеммы 1, 2 | |||
| II C： | II B： | II A： | |
| U0 , В: | 25,2 | 25,2 | 25,2 |
| I0 , мА | 93 | 93 | 93 |
| P0 , мВт | 586 | 586 | 586 |
| C0 , мкФ | 0,107 | 0,82 | 2,9 |
| L0, мГн | 4,2 | 12,6 | 33,6 |
Параметры передачи:
| Погрешность, %: | 0,1 |
| Влияние температуры: | ≤30 х 10-6 /°C: |
| Время отклика, мс: | ≤ 2 |
| Мощность потребления, Вт: | ≤ 1,0 |
Гальваническая изоляция, В:
| переменный ток между искробезопасными и неискробезопасными цепями |
≥ 3000 | |
| переменный ток между цепью питания и неискробезопасными цепями |
≥ 1500 | |
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | |
| Величина выходного сигнала в безопасном состоянии, мА: | <3,6 или > 21,5 | |
| Параметры выхода 2: | Обнаружение выходного сопротивления нагрузки менее 80 Ом на выводе определяется как состояние КЗ. Обнаружение выходного сопротивления нагрузки более 6000 Ом на выводе определяется как обрыв линии. В обоих случаях неисправности значение входного тока ограничивается в пределах 1 мА, а значение выходного тока ограничивается 3 мА. | |
