Дискретный ввод БИГ-2-2-11/К
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
| Назначение | Дискретный ввод |
| Кол-во каналов на вход: | 1 |
| Кол-во каналов на выход: | 1 |
| Питание: | От контура |
| Входной сигнал : | Сухой контакт |
| Выходной сигнал, мА: | 45 |
| Уровень полноты безопасности: | УПБ 2 (SIL 2) |

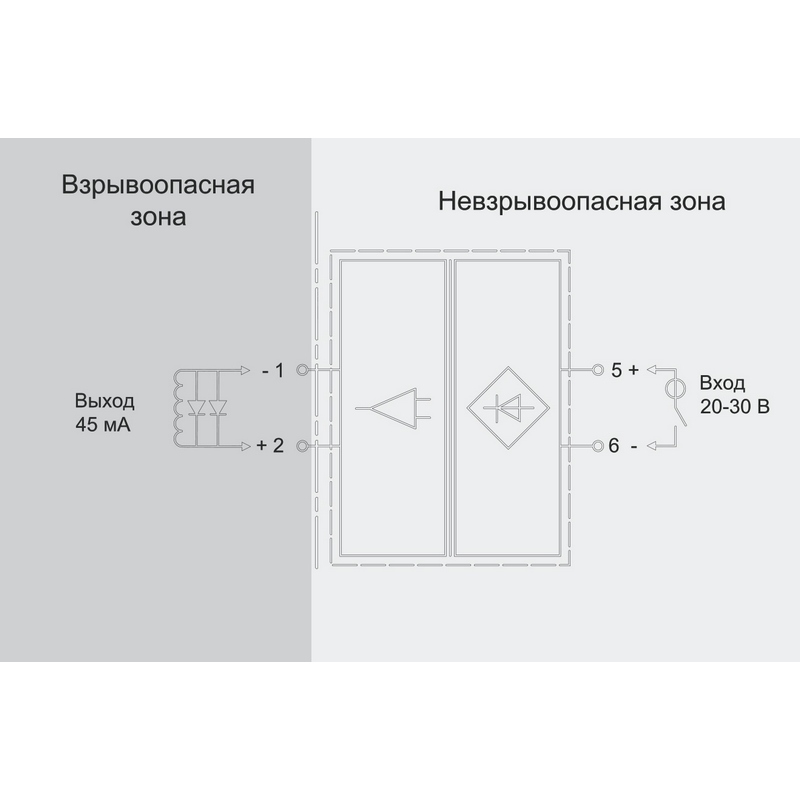

Барьер предназначен для искробезопасной передачи дискретных сигналов (сухой контакт) из невзрывоопасной зоны во взрывоопасную зону и управления такими устройствами как э/м клапаны, звуковая сигнализация и т.д. Сигналы входа, выхода и источника питания гальванически изолированы друг от друга.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные параметры:
| Уровень полноты безопасности(SIL): | УПБ 2 (SIL 2) | ||
| Температура эксплуатации, °С: | -20 … +60 | ||
| Источник питания, В: | = 20..30 Защита от обратной полярности | ||
| Входной сигнал: | Сух. контакт откр. коллектор | ||
| Выходной сигнал значение тока, мА: | ≤ 45 | ||
| Напряжение выходное, В: | > 11,25 пост. тока | ||
| Напряжение разомкнутой цепи, В: | 21,5 пост. тока | ||
| Монтаж на DIN-рейку, мм: | 35 | ||
| Максимальное безопасное напряжение, В: | 250 | ||
Параметры искробезопасности:
| клеммы 1, 2 ; 3,4 | |||
| II C： | II B： | II A： | |
| U0 , В: | 25,2 | 25,2 | 25,2 |
| I0 , мА | 117 | 117 | 117 |
| P0 , мВт | 738 | 738 | 738 |
| C0 , мкФ | 0,107 | 0,82 | 2,9 |
| L0, мГн | 1,5 | 4,5 | 12 |
Параметры передачи:
| Время отклика, мс: | ≤ 20 | ||
| Мощность потребления, Вт: | ≤ 1,4 | ||
Гальваническая изоляция, В:
| переменный ток | ≥ 3000 | ||
| переменный ток между искробезопасными и неискробезопасными цепями |
≥ 1500 | ||
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | ||
| Величина выходного сигнала в безопасном состоянии, мА: | <3,6 или > 21,5 | ||
