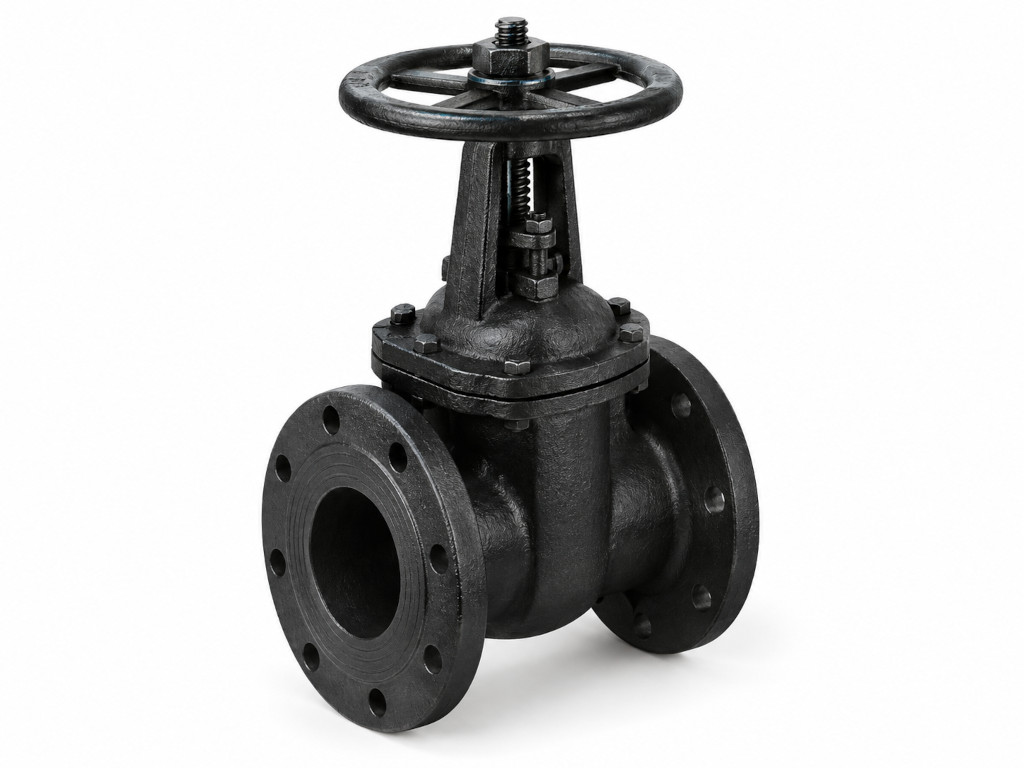

Задвижка чугунная с выдвижным шпинделем 30ч6бр

30ч6бр задвижка чугунная параллельная двухдисковая с выдвижным шпинделем. Задвижка 30ч6бр предназначена для установки на трубопровод в качестве запорного устройства для перекрытия потока рабочей среды. Уплотнительные поверхности корпуса и дисков выполнены из латуни (бронзы). При закрывании задвижки 30ч6бр шпиндель опускает диски и клин, который опираясь на дно корпуса разжимает диски и создает герметичность на уплотнительных поверхностях. Использование задвижки в качестве регулирующего устройства не допускается. Рабочая среда: вода, пар. Задвижка 30ч6бр выпускается условными диаметрами: Ду50, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500.

Технические характеристики 30ч6бр:

Условия эксплуатации чугунной задвижки 30ч6бр Ру 10:

• Температура рабочей среды: до + 225°С;
• Рабочая среда: вода, пар;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: У;
• Направление потока среды: любое;

Технические данные чугунной задвижки 30ч6бр Ру 10:

• Привод: ручной (маховик);
• Номинальное давление PN, МПа (кгс/см²): 1,0 (10);
• Присоединение к трубопроводу: фланцевое по ГОСТ 1281580;
• Установочное положение на трубопроводе: любое, кроме положения рукояткой «вниз»;
• Регламентирующий документ: ТУ УЗ 22-03326877-021-96, ТУ 26-07-1249-80;
• Класс герметичности по ГОСТ 9544-93: «С»;
• Номер чертежа: ГЛ 16003;

Материалы основных деталей чугунной задвижки 30ч6бр Ру 10:

• Материал изделия (корпус, диски, крышка, сальник): СЧ 18;
• Материал изделия (шпиндель): сталь 20х13;
• Материал изделия (втулка): ЛЦ40Л;
• Материал изделия (набивка): АП-31;
• Материал изделия (прокладка): ПОН-Б;

Показатели надежности чугунной задвижки 30ч6бр Ру 10:

• Средний срок службы; 6 лет;
• Средний полный ресурс, циклов: 1700;
• Гарантийная наработка, циклов: 400.

Габаритные и присоединительные размеры чугунной задвижки 30ч6бр Ру 10:
