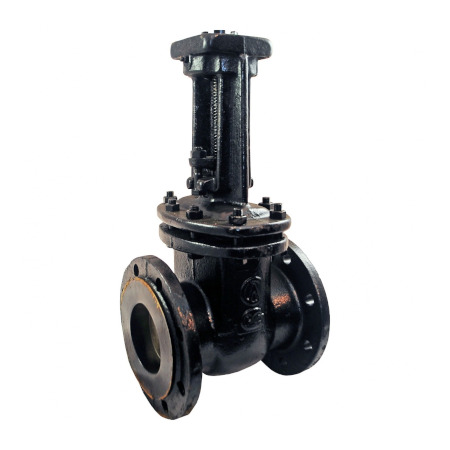

Задвижка чугунная под электропривод 30ч906бр

30ч906бр задвижка параллельная под электропривод. Задвижка 30ч906бр используются в качестве запорного устройства на трубопроводах для перекрывания воды и пара при температуре до 225°С и давлением Ру-1,0 МПа. При установке задвижек в наклонном или горизонтальном положении должна быть предусмотрена опора под цилиндр электропривода. Вид управления – электрический привод. На задвижки 30ч906бр устанавливаются электропривода типа: ГЗ-А и ГЗ-Б в зависимости от диаметра. Задвижка 30ч906бр выпускается условными диаметрами: Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400.

Технические характеристики 30ч906бр:

Условия эксплуатации задвижки 30ч906бр:

• Температура рабочей среды: до + 225 °С;
• Рабочая среда: вода, пар;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: У;
• Направление потока среды: любое;

Технические данные задвижки 30ч906бр:

• Привод: электрический - электропривод;
• Номинальное давление PN, МПа (кгс/см²): 1,0 (10);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80, ГОСТ 12815-01;
• Установочное положение на трубопроводе: любое, кроме положения приводом вниз;
• Регламентирующий документ: ТУ УЗ 22-03326877-021-96;
• Класс герметичности по ГОСТ 9544-93: «С», «D»;
• Номер чертежа: ГЛ 16003;

Материалы основных деталей задвижки 30ч906бр:

• Материал изделия (корпус, диски, крышка, сальник): СЧ 18;
• Материал изделия (шпиндель): сталь 20х13;
• Материал изделия (втулка): ЛЦ40Л;
• Материал изделия (набивка): АП-31;
• Материал изделия (прокладка): ПОН-Б;

Показатели надежности задвижки 30ч906бр:

• Средний срок службы; 6 - 10 лет;
• Средний полный ресурс, циклов: 1700;
• Гарантийная наработка, циклов: 400.
