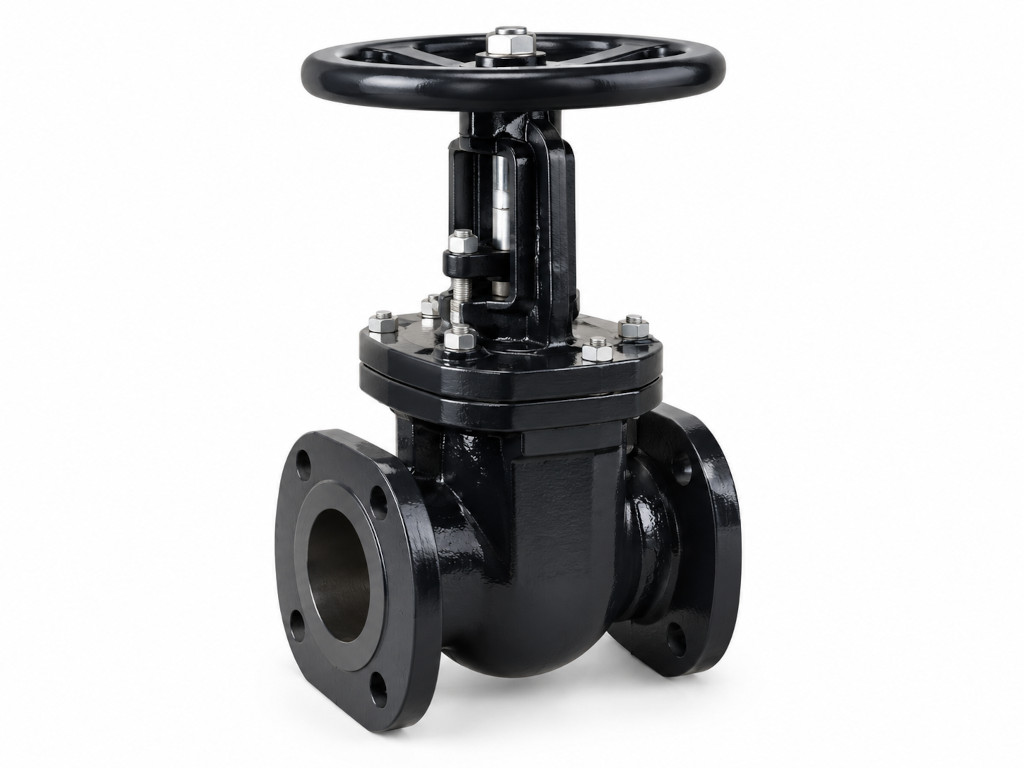

ЗАДВИЖКА ПАРАЛЛЕЛЬНАЯ ДВУХДИСКОВАЯ ФЛАНЦЕВАЯ
С ВЫДВИЖНЫМ ШПИНДЕЛЕМ 30ч6нж
DN 50, 80, 100, 150мм РN 1,0 МПа
"Аврора" поставляет задвижки. Прайс (цена) можно узнать у менеджера.
Код ОКП 37 2100
Изготовление и поставка по ТУ 3721-002-00218116-94 ГОСТ 5762-74
Материалы применяемые для изготовления задвижки разрешены государственной санитарно-эпидемической службой Р.Ф. разрешение № 0339968 от 15.04.2002
Предназначена для установки на технологических линиях в качестве запорного устройства
Предназначена для установки на технологических линиях в качестве запорного устройства
|
МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ |
||||||||
|
Наименование |
30ч6нж |
|||||||
|
Корпус, крышка |
СЧ-20 |
|||||||
|
Диск |
Сч 20 |
|||||||
|
Набивка сальника |
Графлекс |
|||||||
|
Шпиндель |
20Х13 |
|||||||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||||||||
|
Диаметр номинальный, DN, мм |
50 |
80 |
100 |
150 |
||||
|
Давление номинальное РN, МПа (кгс/см2) |
1,0 (10) |
|||||||
|
Класс герметичности затвора |
А по ГОСТ 9544-93 |
|||||||
|
Управление |
ручное (от маховика) |
|||||||
|
Направление подачи среды |
с любой стороны магистральных фланцев |
|||||||
|
Установочное положение на трубопроводе |
любое |
|||||||
|
Температура окружающей среды, ºС |
От - 15 до +40 |
|||||||
|
Температура рабочей среды, ºС |
До +225 |
|||||||
|
Характеристика рабочей среды |
Вода, пар. |
|||||||
|
Присоединительные размеры и размеры уплотнительных поверхностей корпуса |
исп.1, ряд 2 ГОСТ 12815-80 |
|||||||
|
Масса (кг) |
18 |
28 |
38 |
74 |
||||
Наработка на отказ - 500 циклов в пределах гарантийного срока эксплуатации
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 10 лет
|
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ |
|||||||||
|
DN, мм |
Размеры, мм |
||||||||
|
Н |
Н1 |
L |
D |
D2 |
D1 |
d |
n |
D4 |
|
|
50 |
360 |
305 |
180 |
102 |
160 |
125 |
18 |
4 |
4 |
|
80 |
440 |
350 |
210 |
133 |
195 |
160 |
4 |
||
|
100 |
523 |
406 |
230 |
158 |
215 |
180 |
8 |
8 |
|
|
150 |
770 |
610 |
280 |
212 |
280 |
240 |
22 |
8 |
|
