Одновинтовые шнековые насосы ВНХ

Одновинтовые насосы предназначены для перекачки широкого спектра жидкостей. Данные самовсасывающие насосы эффективно работают с жидкостями различной вязкости (вплоть до неньютоновских) и обладают возможностью точного регулирования производительности.

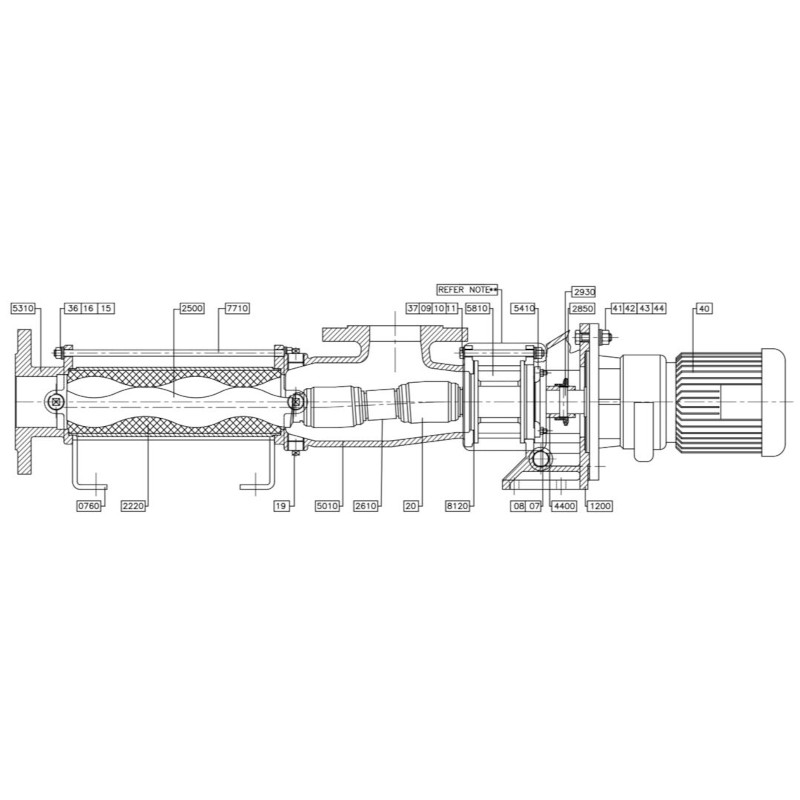

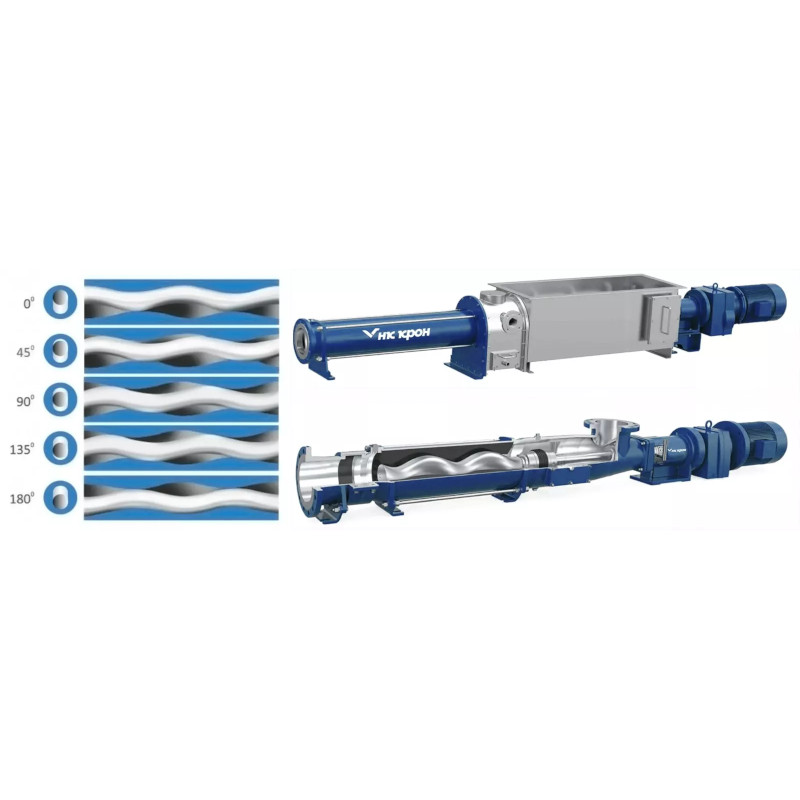

Основным рабочим органом одновинтового насоса является героторная пара или ротор-статор (винт-обойма). При вращении ротора в статоре жидкость движется по спиралеобразному каналу статора. Таким образом и происходит перекачка жидкости.

Характеристики

Область применения

• сточные воды
• нефтегазовая промышленность
• пищевая промышленность
• целлюлозно бумажная промышленность
• другие промышленные применения

Характеристики

Исполнение: Чугун, нержавеющая сталь, дуплекс, супердуплекс, спец исполнения по требованию заказчика

Температура перекачиваемой среды (°C):до 150

Производительность (м³/ч):до 500

Напор (м):480

Давление (бар):до 48

Мощность (кВт):от 0,37 до 132

Частота вращения (об/мин):до 1450

Одноступенчатые насосы (до 6 бар)

Двухступенчатые насосы (до 12 бар)

Трёхступенчатые насосы (до 18 бар)

Четырёхступенчатые насосы (до 24 бар)

Шестиступенчатые насосы (до 36 бар)

Восьмиступенчатые насосы (до 48 бар)

Примечания:

1. Таблицы выше для предварительного подбора насоса;
2. Параметры на воде;
3. Если под ваши параметры в таблице не представлен насос, для подбора направьте запрос в НК КРОН;
4. Возможен подбор аналогов по моделям SEEPEX, NETZSCH, MONO, Wangen, БГМЗ, SOLTEC и других производителей.

Исполнение:

Насос может иметь горизонтальное или вертикальное расположение ротора.

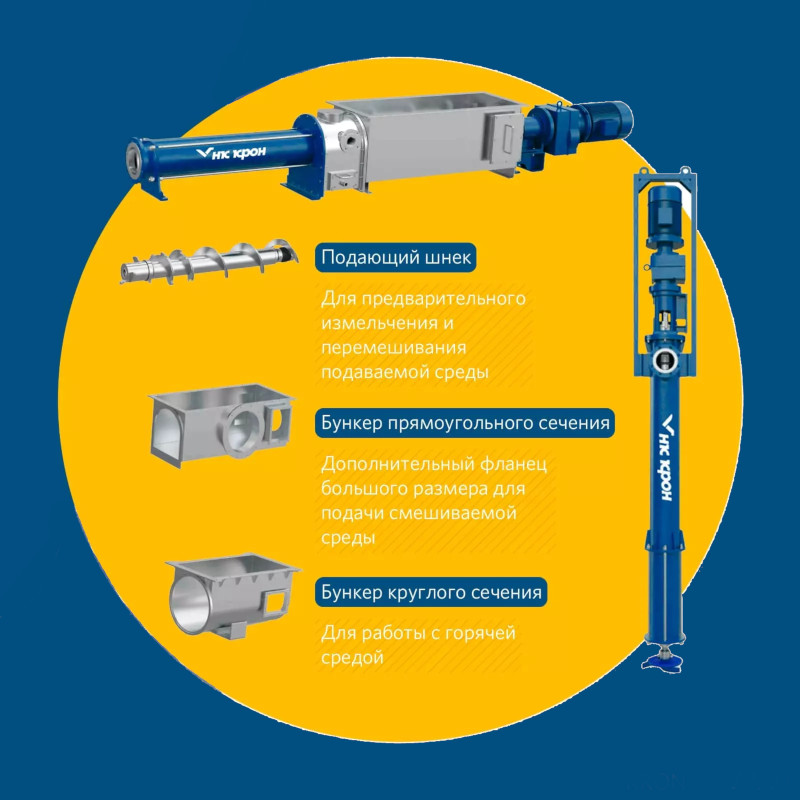

По требованию заказчика насос может оснащаться дополнительными элементами, например: подающим шнеком c азотированной поверхностью, камнеуловителем, усиленными подшипниками и различными типами бункерами длиной до 3м.

Статор обычно изготовляется из эластомера и имеет на один заход большую спираль. Важным моментом является эксцентриситет между центрами вращения спиралей ротора и статора, что и позволяет создать герметичную пару трения.

• Специальное исполнение.
• По запросу возможно исполнение из специальных сплавов, таких как Duplex, Super Duplex и других.
• Фланцевые соединения.Исполнение по стандарту ANSI/ASME B16.5 или EN 1092.
• Легкое обслуживание без демонтажа трубопроводов.Контроль состояния и замена ротора и статора без дополнительного демонтажа.
• Клапаны различного назначения.Возможна установка обратного, перепускного и предохранительного клапанов.
• Длительный срок службы и безотказная работа.Благодаря тому, что между элементами насоса и корпусом отсутствует металлоконтакт, насос может работать даже без смазки в течение определенного периода времени.
• Вариации.Возможно исполнение по стандартуAPI676— объёмные насосы роторного типа.
• Электродвигатели.Мощность и габарит электродвигателей в соответствии сГОСТ 31606-2012илиDIN.
• Высокий объёмный КПД.Благодаря герметичному разделению объемных полостей статора и ротора.
• Уплотнения.Картриджные двойные и одинарные торцевые уплотнения, возможно исполнение по API 682
• Высокая всасывающая способность.Ввиду постоянного разделении линий всасывания и нагнетания винтовые насосы способны создать разряжение во всасывающем трубопроводе, достаточное для подъема жидкости до уровня расположения насоса.
• Бесшумная работа механической части.Во время работы слышен только шум от привода насоса.
• Самозаполнение.Самозаполняющиеся насосы позволяют работать с вовлеченным воздухом/паром/газом. Благодаря вытесняющему действию и присущему принципу самозаполнения, а также устойчивости к кавитации и гидроударам.

Уплотнение вала:

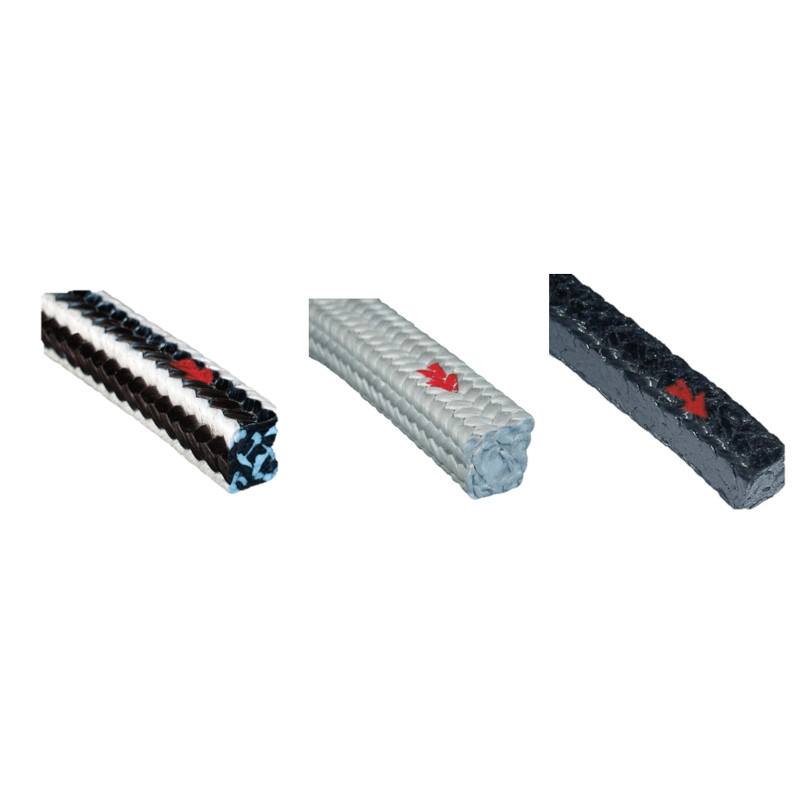

Сальниковая набивка

• Из асбеста
• Из искусственных минеральных волокон
• Из натурального материала (растительных волокон)

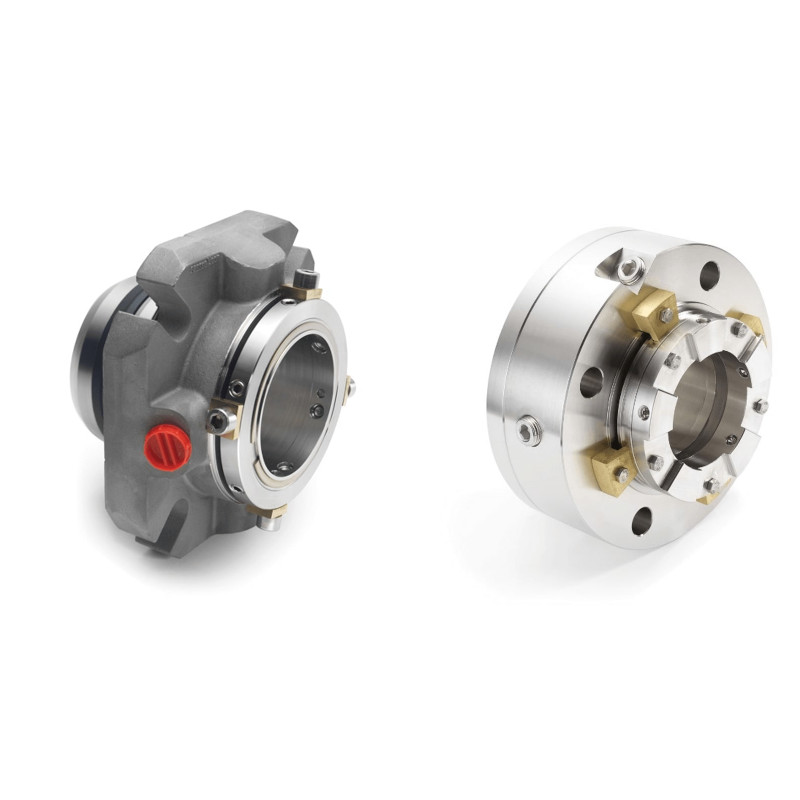

Торцевое уплотнение

• Одинарное механическое уплотнение
• Одинарное механическое уплотнение с дополнительной защитной ступенью
• Двойное механическое уплотнение
• Сухие газовое уплотнения
