Винтовой (шнековый) насос ВНХ с приемным бункером

Насосы ВНХ с приемным бункером, вместо всасывающего фланца, и подающим шнеком специально разработаны для перекачивания высоковязких, нетекучих жидкостей с содержанием твердых частиц до 40%.

Характеристики

Область применения

Области применения насосов с приемным бункером и подающим шнеком:

1) Целлюлозно-бумажная промышленность

• Перекачивание воды с содержанием талька для производства и отбеливания бумаги
• Перекачивание отбеленной целлюлозы после гидропульпера до очистителя и массного чана машины Фурдринье

2) Сахарная промышленность

• Перекачивание прессованного жмыха оставшегося от сахарного тростника
• Перекачивание патоки с частичками тростника, образованными после его сжигания до аппаратов, в которых проходит процесс сатурации (отбеливание сахара диоксидом серы или угольной кислотой)
• Перекачивание сырья с включениями волокон сахарной свеклы (утфель),образованного после ее измельчения

3) Сельскохозяйственная промышленность

• Перекачивание биомасс, полученных в результате жизнедеятельности скота, на переработку и удобрение

4) Горнодобывающая промышленность

• Перекачивание пульпы на горно-обогатительных комбинатах

5) Очистка воды и сточных вод

• Перекачивание осадка, образованного после прохождения центрифуги и отстойника
• Перекачивание сточных вод, содержащих большое количество механических примесей

Исполнение: Корпус – углеродистая сталь, нержавеющая сталь. Ротор – закаленная сталь, нержавеющая сталь (доступна опция с нанесением хромированного покрытия). Статор доступен в следующих вариантах исполнения: Нитрил (NBR), Гидрогенизированный нитрил (HNBR), Этилен-пропилен-диеновый каучук (EPDM), Фторкаучук (Viton)

Температура перекачиваемой среды (°C): до 150 (°C)

Наличие примесей: До 200 мм

Производительность (м³/ч): до 200 м³/ч

Давление (бар): до 36 бар

Взрывозащита: В соответствии с требованиями опросного листа

Расширенный бункер на всасывающей линии обеспечивает подачу среды самотеком на закрепленный на карданном валу шнек, который доставляет перекачиваемую среду в зону всасывания. Доступны варианты в моноблочном исполнении, а также с подшипниковым узлом.

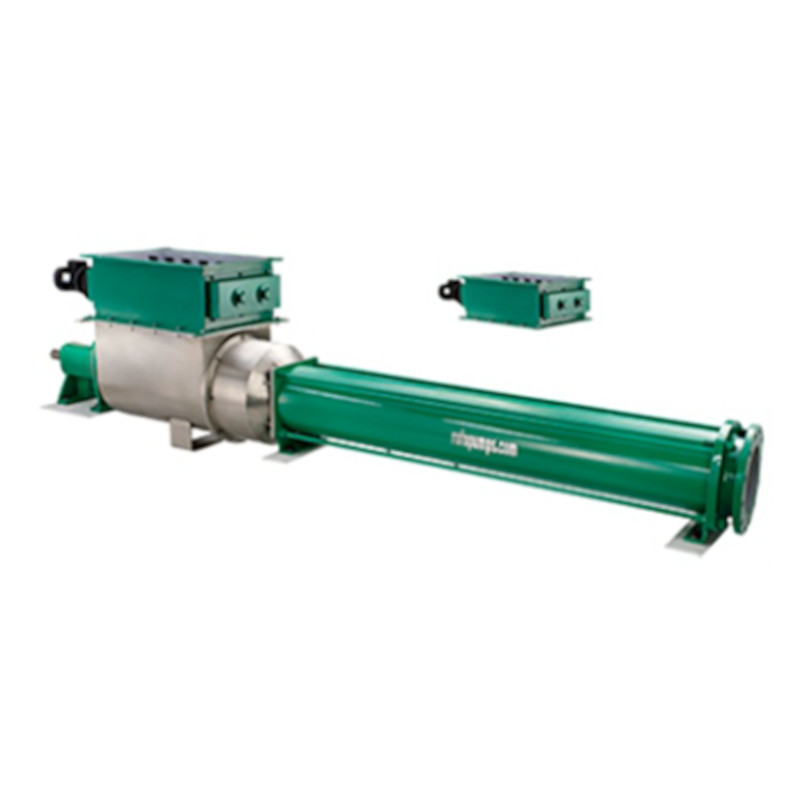

Серия WM (стандартный насос с бункером и подающим шнеком):

Серия KM (для сверхвязких жидкостей с измельчителем и расширенным бункером):

ОСОБЕННОСТИ КОНСТРУКЦИИ:

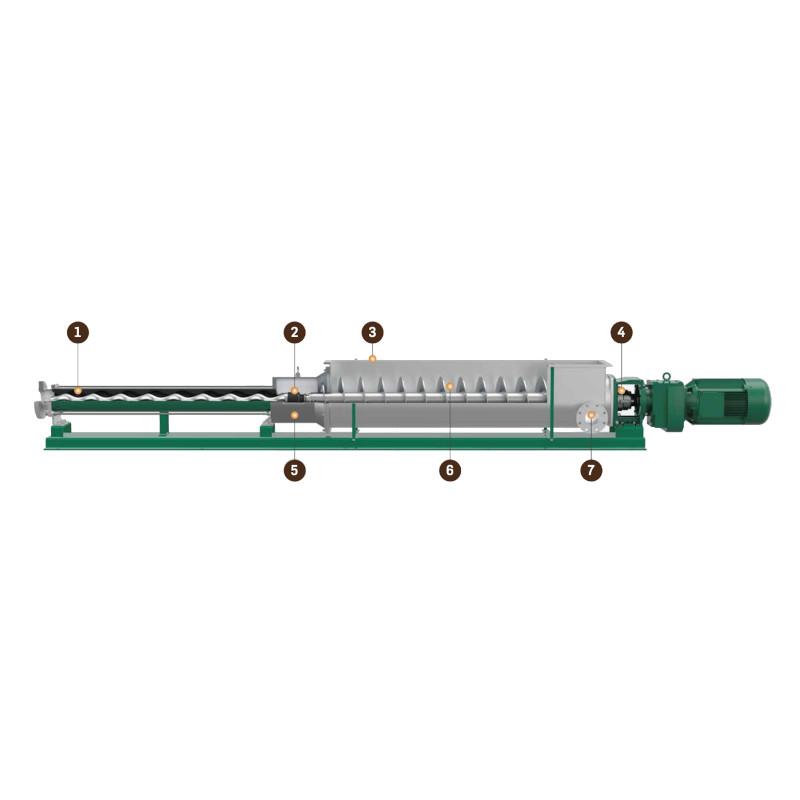

Составляющие насоса

1. Улучшенная геометрия ротора и статора минимизирует износ за счет снижения за счет пониженного трения и скорости вращения
2. Усиленный карданный шарнир с упорной втулкой воспринимает основные осевые нагрузки
3. Большой загрузочный бункер позволяет избежать образование закупоривающих пробок или засорения (доступны стандартные размеры бункера 750, 1000, 1500, 2000 мм)
4. Уплотнение вала доступно в различных исполнениях: сальниковая набивка, одинарное или двойное торцевое уплотнение
5. Двухступенчатая зона сжатия перекачиваемой среды с увеличенной площадью обеспечивает быстрое и легкое обслуживание.
6. Шнек разработан с более толстыми лопастями, увеличенным шагом и диаметром для обеспечения эффективной и оптимальной подачи продукта
7. Возможна комплектация CIP-портом для опорожнения и промывки загрузочного бункера
