Двухвинтовые шнековые насосы ВНХ

Двухвинтовые насосы ВНХ предназначены для перекачки широкого спектра жидкостей. Данные самовсасывающие насосы эффективно работают в критических условиях, независимо от высоких температур и экстремальных условий эксплуатации.

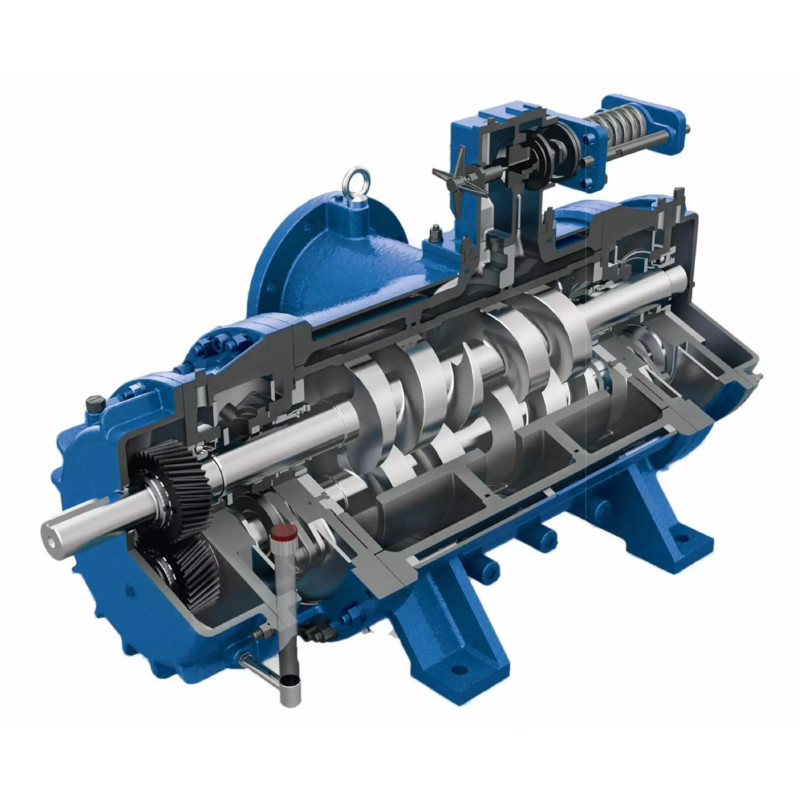

Гидравлическая часть насоса состоит из взаимосвязанных винтов, вращающихся внутри корпуса. Пара зубчатых колёс обеспечивает зазор между винтами. Вращающиеся винты в корпусе насоса образуют полость, где перекачиваемая среда перемещается в осевом направлении от крайних точек к центру корпуса.

Область применения

• Вакуумная перегонка мазута на НПЗ
• Перекачка битума
• Другие промышленные применения

Исполнение: Чугун, нержавеющая сталь, сталь ALLOY

Температура перекачиваемой среды (°C): до 350

Производительность (м³/ч): до 940

Напор (м): 400

Давление (бар): до 16

Мощность (кВт): от 4 до 800

Частота вращения (об/мин): до 1450

Исполнение:

• Специальное исполнение. По запросу возможно исполнение из специальных сплавов, таких как Duplex, Super Duplex и других.
• Фланцевые соединения. Исполнение по стандарту ANSI/ASME B16.5 или EN 1092.
• Предохранительный клапан встроен в насос или на трубопроводе.
• Длительный срок службы и безотказная работа. Благодаря тому, что между элементами насоса и корпусом отсутствует металлоконтакт, насос может работать даже без смазки в течение определенного периода времени.
• Вариации. Возможно исполнение по стандарту API676 — объёмные насосы роторного типа.
• Электродвигатели. Мощность и габарит электродвигателей в соответствии с ГОСТ 31606-2012 или DIN.
• Отсутствие осевой нагрузки. Двойной поток жидкой среды в противоположном направлении уравновешивает осевую нагрузку.
• Высокий объёмный КПД. Благодаря специальному двойному профилю боковых сторон винта.
• Уплотнения. Возможно исполнение систем обвязки и механических уплотнений в соответствии со стандартом API682 с различными вариантами промывки и охлаждения.
• Высокая всасывающая способность. Ввиду постоянного разделении линий всасывания и нагнетания винтовые насосы способны создать разряжение во всасывающем трубопроводе, достаточное для подъема жидкости до уровня расположения насоса.
• Равномерный поток. Площадь сечения, по которой проходит жидкость, в полости между винтами и корпусом постоянна, благодаря чему, подача винтового насоса отличается большой равномерностью.
• Безопасность. Имеет встроенный предохранительный клапан, предназначенный для сброса избыточного давления при нагнетании.
• Самозаполнение. Самозаполняющиеся насосы позволяют работать с вовлеченным воздухом/паром/газом. Благодаря вытесняющему действию и присущему принципу самозаполнения.

Уплотнение вала:

Сальниковая набивка

• Из асбеста
• Из искусственных минеральных волокон
• Из натурального материала (растительных волокон)

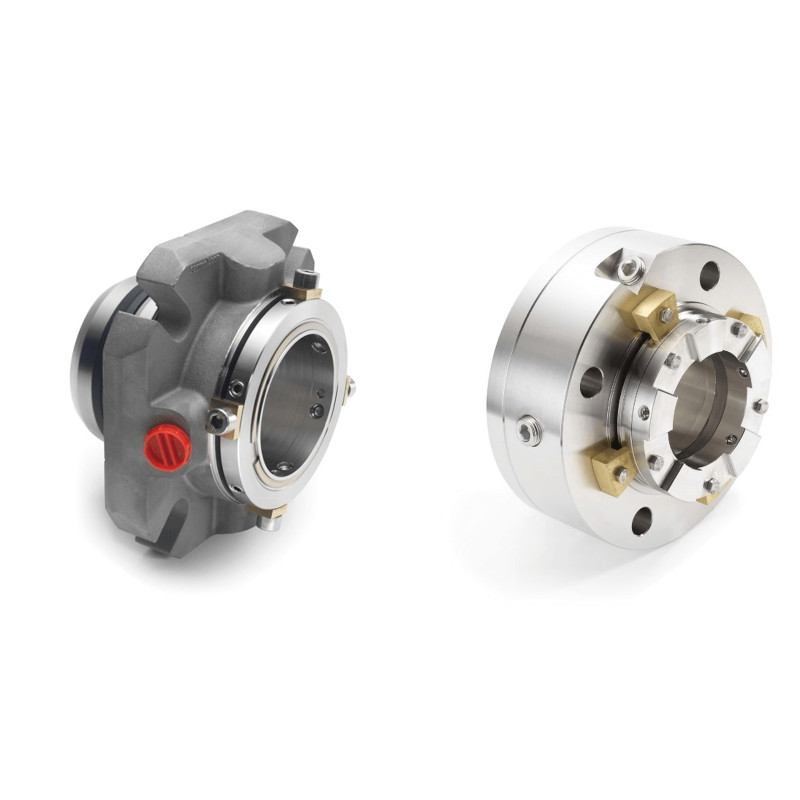

Торцевое уплотнение

• Одинарное механическое уплотнение
• Одинарное механическое уплотнение с дополнительной защитной ступенью
• Двойное механическое уплотнение
• Сухие газовое уплотнения
