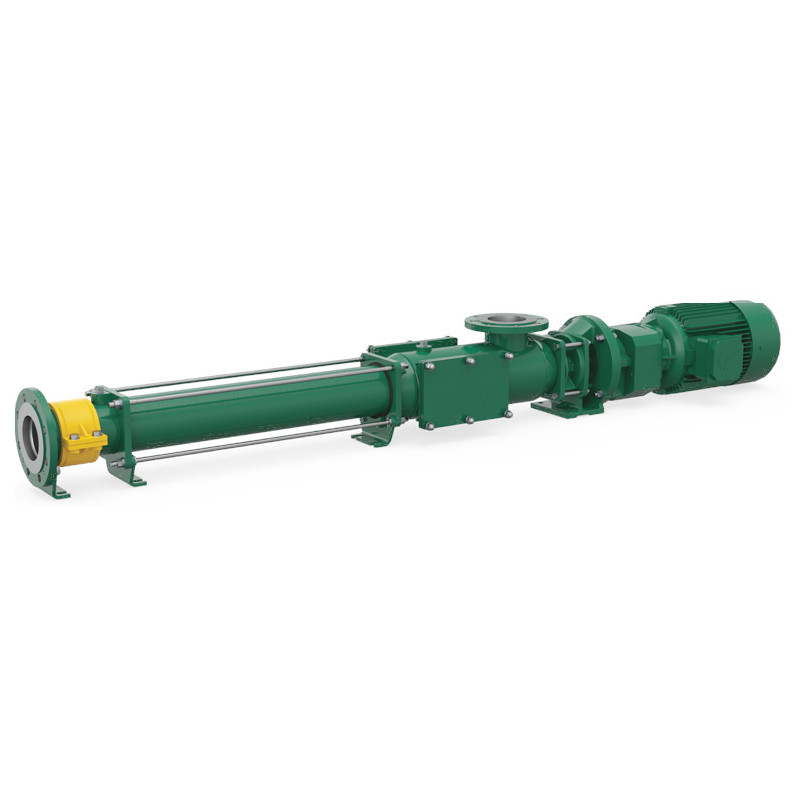

Одновинтовые насосы для ограниченного пространства ВНХК

Конструкция одновинтовых насосов ВНХК "Обслуживание на месте" для ограниченного пространстваразработана таким образом, чтобы обеспечить минимальное время технического обслуживания и сокращение общих затрат на его обслуживание.

Насосы ВНХК имеют ряд отличительных преимуществ:

• Быстрое обслуживание насосов без демонтажа всасывающего и нагнетательного трубопроводов.
• Цельная конструкция статора исключает риск утечки рабочей среды в отличие от разъёмной конструкции статора.
• Установленные винтовые насосы ВНХК могут быть переоборудованы на насосы ВНХК с минимальными изменениями.
• Отсутствует необходимость в дополнительном пространстве для демонтажа.

Характеристики

Область применения

• сточные воды
• нефтегазовая промышленность
• пищевая промышленность
• целлюлозно бумажная промышленность
• другие промышленные применения

Исполнение: Чугун, нержавеющая сталь, дуплекс, супердуплекс, спец исполнения по требованию заказчика

Перекачиваемая среда: Сточные воды, шлам, продукты питания и компоненты, кислоты, щёлочи, буровой раствор и многое другое

Температура перекачиваемой среды (°C): до 150

Концентрация, %: до 7%

Производительность (м³/ч): до 500

Напор (м): 240

Давление (бар): до 24

Взрывозащита: В соответствии с требованиями опросного листа

Мощность (кВт):от 0,37 до 132

Особенности конструкции:

• Зажимное устройство

Специально разработанное зажимное устройство обеспечивает быстрое разъединение ротора и статора без демонтажа напорной линии.

• Оптимизированное расположение ротора и статора

Расположение ротора и статора сокращает износ элементов за счёт более низкой скорости трения.

• Карданный шарнир

Карданное шарнирное соединение включает два набора перпендикулярно расположенных штифтов, каждый из которых обеспечивает свободу углового перемещения, что способствует более плавной передаче радиальных нагрузок. Данное соединение также выдерживает высокие осевые нагрузки.

• Двойные смотровые окна

Обеспечивают доступ к штанговой муфте, а также позволяют устранить любой засор.

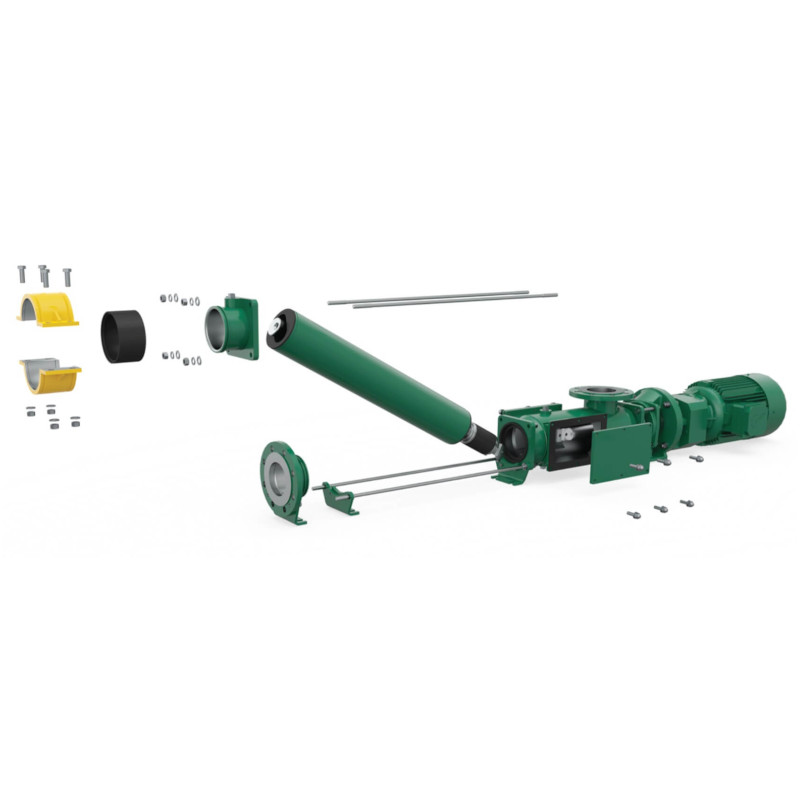

Быстрый демонтаж ротора и статора:

1. Разъедините зажимное устройство, сдвиньте уплотнительную манжету.
2. Открутите шестигранные гайки, чтобы снять фланец торцевой крышки и стяжные стержни.
3. Открутите колпачковые гайки, чтобы снять смотровое окно и уплотняющую прокладку.
4. Сдвиньте защитный чехол и кольца, чтобы открутить винты с внутренним шестигранником, чтобы снять переходной вал и статор в сборе.
5. Снимите ротор и статор для технического обслуживания.

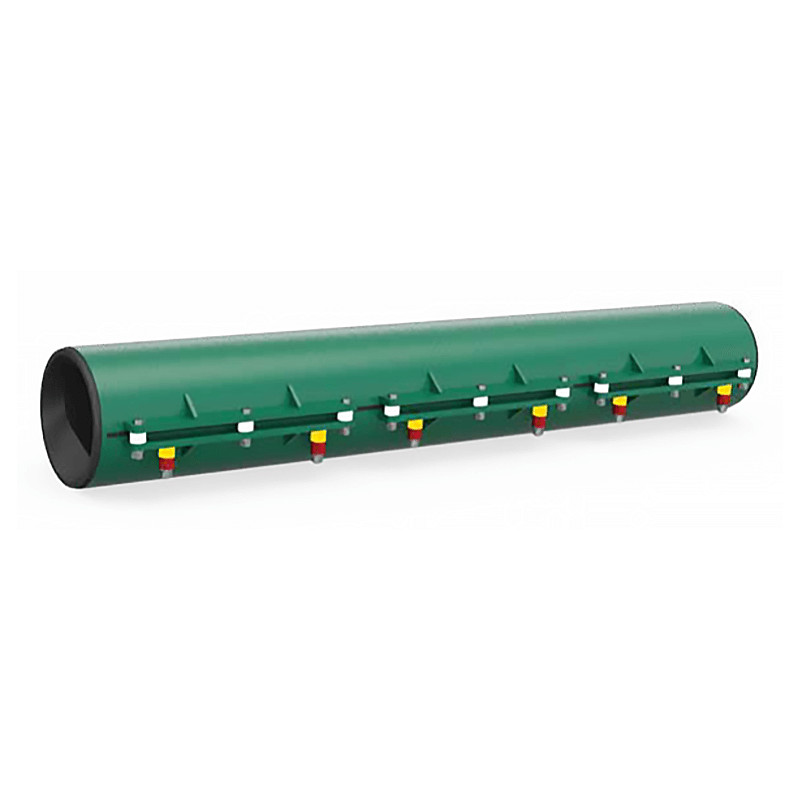

Дополнительная опция — Статор с компенсацией износа:

Уникальная конструкция статора с компенсацией износа позволяет контролировать и регулировать эффективность винтовых насосов в течение длительного периода времени. В ней используются прокладки (белого, жёлтого и красного цветов) специально подобранной длины для поддержания равномерной интерференции между ротором и статором. Это предотвращает быстрый износ статора и ротора, а также заклинивание насоса и/или чрезмерное энергопотребление из-за неправильной регулировки. Это приводит к увеличению объёмного КПД насоса. Насосы Roto KWIK стандартно поставляются с обычным статором. Статор с компенсацией износа доступен как дополнительная опция с добавочной стоимостью для работы с абразивными и агрессивными средами.
