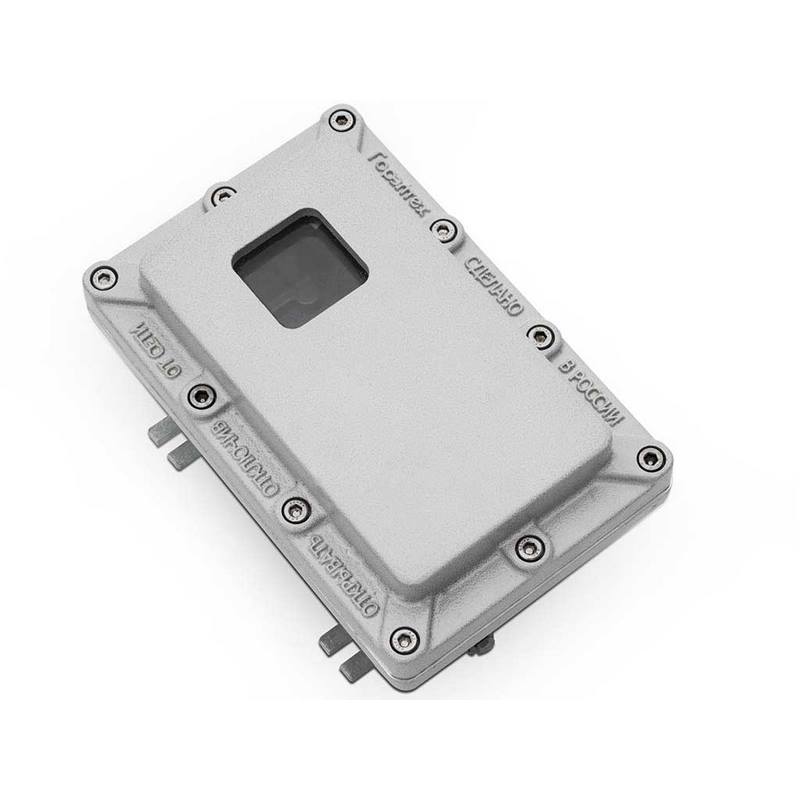

Взрывозащищенные коробки типа ЩОРВ…-О с окном (взрывонепроницаемые оболочки)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные коробки ЩОРВ…-О с окном относятся к стационарным устройствам. Предназначены для безопасной эксплуатации электротехнических приборов и компонентов во взрывоопасных зонах. Применяются на предприятиях пищевой, химической, нефтегазовой и др. отраслей промышленности.

ЩОРВ…-О – взрывозащищенные корпуса с видом взрывозащиты Ex «d» и со сроком службы по поверхности "ВЗРЫВ" - 25 лет. На этапе разработки корпуса проходят математическое моделирование и подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты.

В корпуса могут быть размещены:

контрольно-измерительные приборы,
приборы визуального учета и контроля c цифровыми и аналоговыми сигналами,

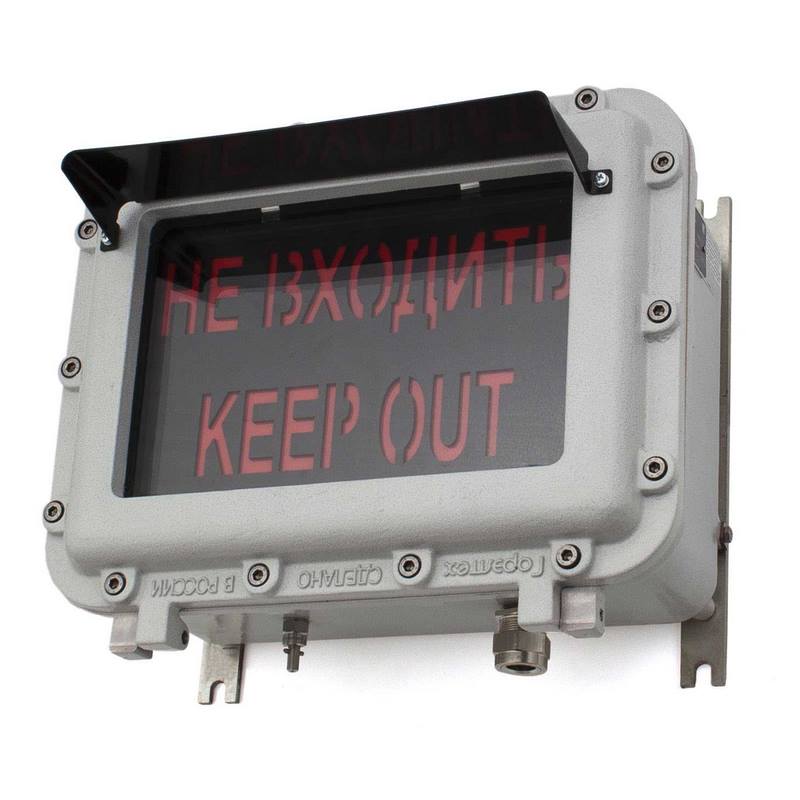

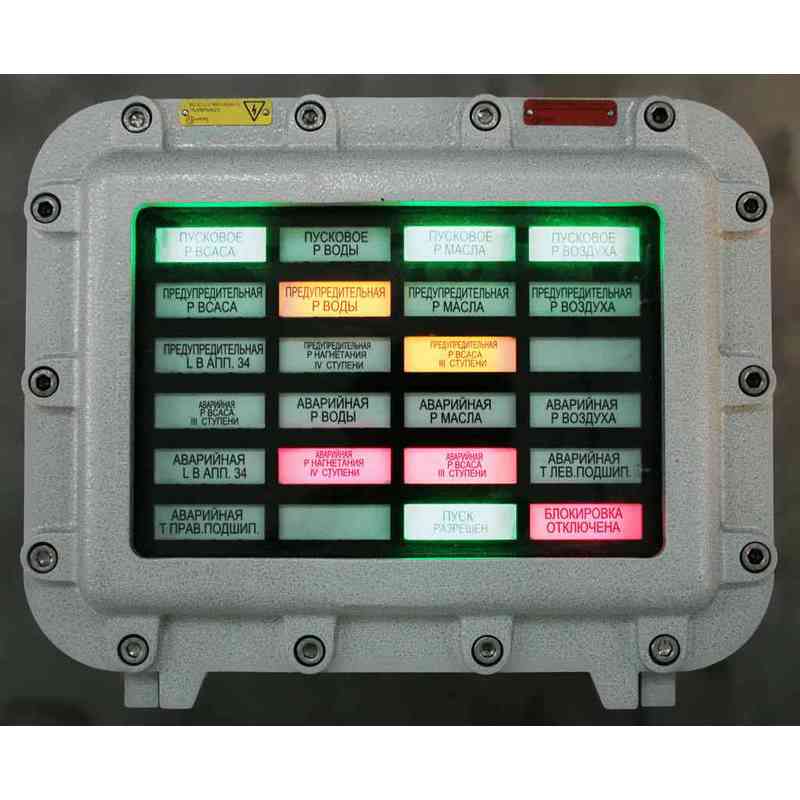

дисплеи, мониторы, индикационные табло, световые табло оповещения,

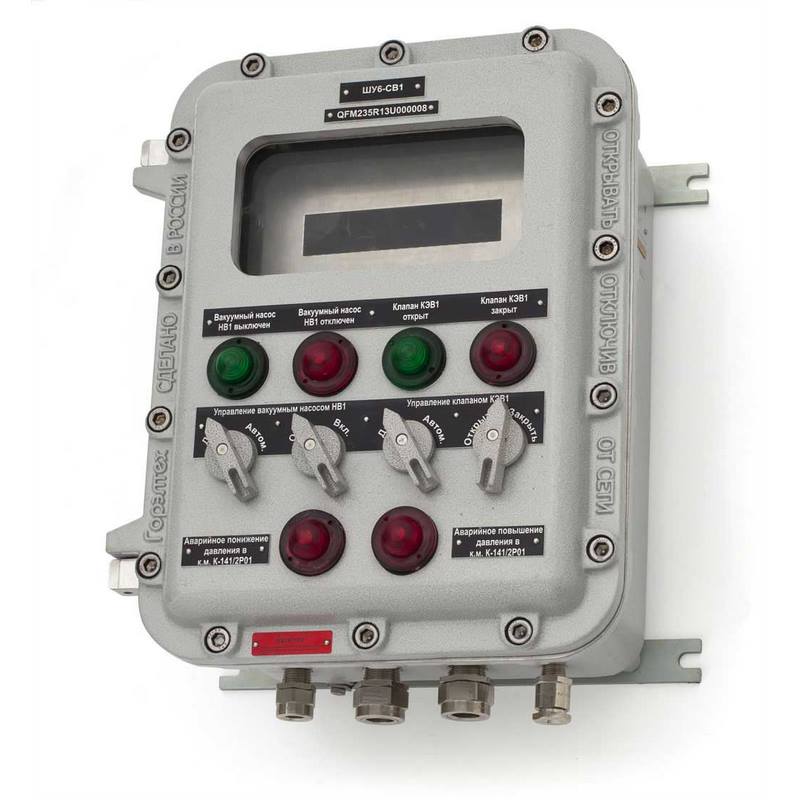

клеммные зажимы, автоматические выключатели, элементы управления, контроля и сигнализации

Конструкция

Цельнолитые бесшовные корпуса из алюминиево-кремниевого сплава.
Форма конструкции обеспечивает удобный доступ для монтажа оборудования в корпус.
Фланец на корпусе обеспечивает плотное прилегание крышки к корпусу.
Крышка коробки крепится при помощи болтов.

Для обеспечения фрикционной искробезопасности на корпуса наносится антистатическое полимерно-эпоксидное порошковое покрытие. Окна взрывозащищенных оболочек ЩОРВ…-О. выполнены из ударопрочного закаленного стекла.

ПРЕИМУЩЕСТВА

Конструкция обладает высокой механической прочностью и стойкостью к высоким температурам, рабочим агрессивным средам – щелочам, соляному туману, каплям соляной и серной кислот, парам сероводорода .
Отсутствие сварных швов и технология литья позволяют получить корпус повышенной недеформируемой геометрической прочности и достигнуть параметров, необходимых для обеспечения взрывозащиты в средах подгруппы IIC (кроме среды с ацетиленом).

Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Температура окружающей среды, °С:	-75 (для исполнения "/ХОЛОД") / -60...+40 (Т6/Т85°С) -75 (для исполнения "/ХОЛОД") / -60...+60 (Т5/Т4/ Т100°С/Т135°С)* -60…+60 (для исполнения РН1/РН2) -75 (для исполнения "/ХОЛОД") / -60...+120 (для Ех-компонентов) *в зависимости от комплектации коробки
Максимальное напряжение, В:	~1000 / ⎓250 ~3300 (ЩОРВ423229...ЩОРВ896735) ~10000 (ЩОРВ654533...ЩОРВ896735)
Максимальная сила тока, А:	1500
Размещение кабельных вводов:	По спецификации заказчика
Заземление:	2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:	Съемная крышка на петлях, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Монтаж внутри корпуса:	4 стойки для крепления монтажной панели
Покрытие:	Полимерно-эпоксидное окрашиваниес антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035
Уплотнение:	Силиконовая резина (в пазе крышки) дляIP67,силиконовый герметик ПГ-СМАЗКА
Материал:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный.
Крепление корпуса:	4 внешние монтажные точки
Класс защиты от поражения электрическим током:	I
Пожарное исполнение:	Устройства сохраняют работоспособность при воздействии температурного режима (ГОСТ 30247.0-94) в течение 30 минут (опция /ПОЖАР). Не доступно с опцией /МОРЕ.
Климатическое исполнение:	УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)

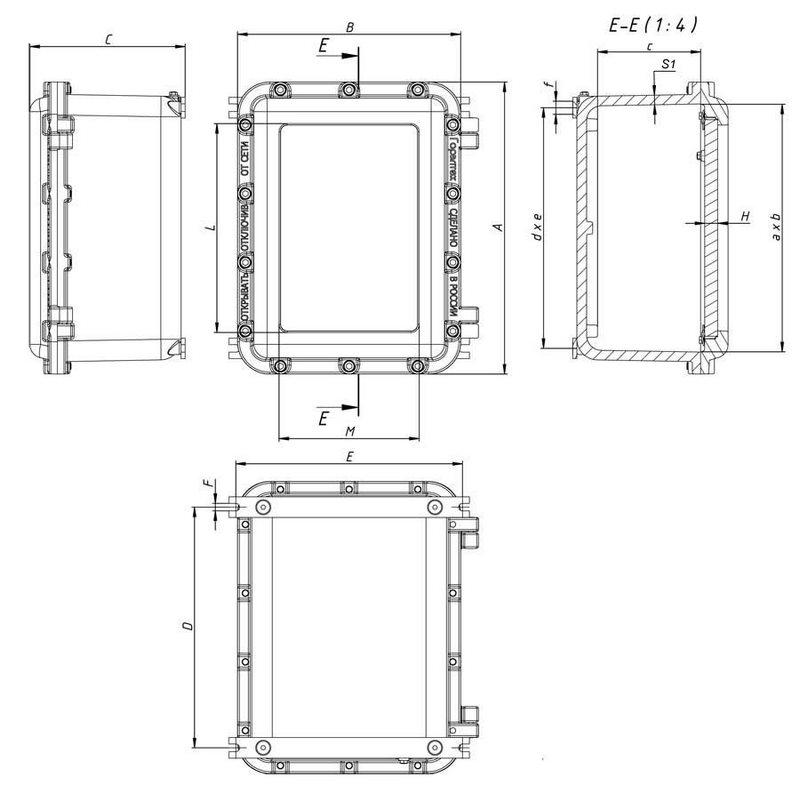

Габаритные размеры коробок ЩОРВ…-О

Типоразмер коробки	Размеры, мм													Стандартные размеры окна, мм	Масса, кг
	Внешние			Внутренние				Станд. крепление			Крепление скобами			Стандартные размеры окна, мм
	A	B	C	a	b	c	S1	d	e	f	D	E	F	LxMxH
ЩОРВ281813-О0505	282	182	135	212	112	89	14	160	124	M6	160	155	9	50x50x12	6,7
ЩОРВ302021-О1508	304	204	211	240	140	150	14	230	130	М8	230	210	9	150x80x15	9,6
ЩОРВ333320-О1621	338	338	211	266	266	141	14	225	225	M10	225	325	11	160х213х19	18,5
ЩОРВ422221-О2508	424	224	213	359	159	150	14	350	150	М8	350	230	9	250х80х15	14,7
ЩОРВ362827-О1515	364	284	275	300	220	206	14	290	210	M8	290	290	9	150x150x19	20,8
ЩОРВ362827-О2515	364	284	275	300	220	203	14	290	210	M8	290	289	9	250x150x19	18,4
ЩОРВ362821-О1515	364	284	215	300	220	146	14	290	210	M8	290	290	9	150x150x19	17,8
ЩОРВ362821-О2515	364	284	215	300	220	143	14	290	210	M8	290	290	9	250x150x19	16,1
ЩОРВ423229-О3020	433	333	295	361	261	221	14	350	250	М10	350	330	11	300х200х19	33,9
ЩОРВ423222-О3020	433	333	224	361	261	151	14	350	250	M10	350	330	11	300х200х19	28,6
ЩОРВ573931-О3020	574	396	321	491	311	234	20	360	376	М10	360	376	11	300x200x19	54,7
ЩОРВ573931-О1520	574	394	321	491	311	234	20	360	376	М10	360	376	11	150x250x19	46,3
ЩОРВ573926-О1525	574	394	271	491	311	193	19	360	376	М10	360	376	11	150x250x19	41,8
ЩОРВ573926-О3020	576	396	271	491	311	184	19	360	376	М10	360	376	11	300x200x19	50,2
ЩОРВ654533-О3020	650	450	337	570	370	255	17	550	350	М10	550	446	11	300х200х19	66,1
ЩОРВ654533-О2435	650	450	337	570	370	293	17	550	350	М10	550	446	11	350х243х19	72,9
ЩОРВ654526-О3020	650	450	265	570	370	183	16	550	350	М10	550	446	11	300х200х19	59,1
ЩОРВ654526-О2435	650	450	265	570	370	167	18	550	350	М10	550	446	11	350х243х19	64,7
ЩОРВ725235-О3020	723	523	359	639	439	269	18,5	600	400	M10	600	505	11	300x200x19	91,5
ЩОРВ725235-О3247	723	523	369	639	439	253	18,5	600	400	M10	600	505	11	447x317x19	105,8
ЩОРВ725224-О3020	723	523	249	639	439	159	17	600	400	M10	600	505	11	300x200x19	82,6
ЩОРВ725224-О3247	723	523	259	639	439	143	17	600	400	M10	600	505	11	447x317x19	93,4
ЩОРВ764323-О2610	768	431	233	685	348	144	19	580	240	M10	580	410	11	260x100x19	65,1
ЩОРВ896745-О3020	891	671	455	776	556	355	29	680	480	М16	680	640	14	300x200x19	190,8
ЩОРВ896735-О3020	891	671	355	776	556	255	28	680	480	М16	680	640	14	300x200x19	166,9
ЩОРВ1045839-О1634	1045	588	389	914	457	315	20	790	360	М16	790	530	16	168х345х19	145

Габаритные размеры монтажных панелей для коробок ЩОРВ…-О

Наименование*	Алюминий				Сталь нержавеющая
Наименование*	Длина, мм	Ширина, мм	Толщина, мм	Масса, кг	Длина, мм	Ширина, мм	Толщина, мм	Масса, кг
Щ2818X	206	100	2	0,112	206	100	2	0,333
Щ3020X	220	120	2	0,143	220	120	2	0,427
Щ3333X	245	245	2	0,325
Щ4222X	340	120	2	0,221	340	120	2	0,659
Щ3628X	280	200	2	0,304	280	200	2	0,905
Щ4232X	340	240	2	0,442	340	240	2	1,319
Щ5739X	460	280	3	1,047	460	280	2	2,081
Щ6545X	540	340	2	0,995	540	340	2	2,967
Щ7252X	597	397	3	1,927	597	397	2	3,830
Щ8967X	720	500	3	2,927	720	500	3	8,726
Щ10458X	850	400	3	2,764	850	400	3	8,242

*Х - код материала: А - алюминий, Н - нержавеющая сталь

Аналогичные товары

Взрывозащищенные коробки типа ЩОРВ (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава

Взрывозащищенные коробки типа ЩОРВ…-О с окном (взрывонепроницаемые оболочки)

Взрывозащищенные коробки типа ЩОРВ-НТ (взрывонепроницаемые оболочки) из нержавеющей стали

Взрывозащищенные коробки типа ЩОРВ-НТ…-О (взрывонепроницаемые оболочки) из нержавеющей стали с окном

Взрывозащищенные коробки ЩОРВ-МТ из малоуглеродистой стали

Взрывозащищенные коробки ЩОРВ-МТ...-О из малоуглеродистой стали с окном

Взрывозащищенные коробки типа ЩОРВА (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава

Взрывозащищенные коробки типа ЩОРВА…-О с окном (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава

Взрывозащищенные коробки ЩОРВА-МТ из малоуглеродистой стали

Взрывозащищенные клеммные коробки серии ККВА

Рудничные клеммные коробки серии ККВА-MT
