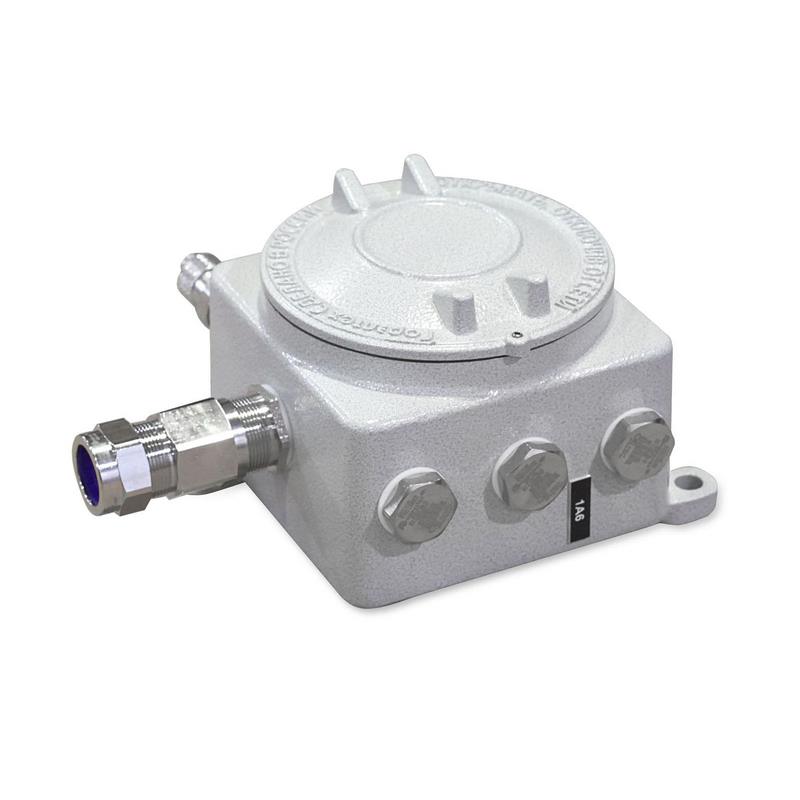

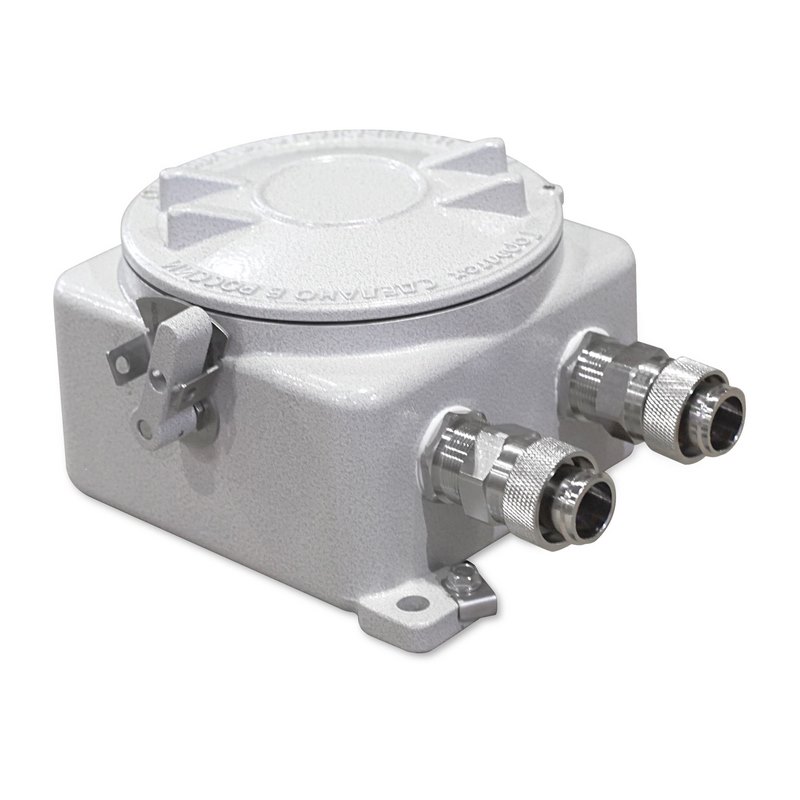

Взрывозащищенные коробки типа ЩОРВА (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

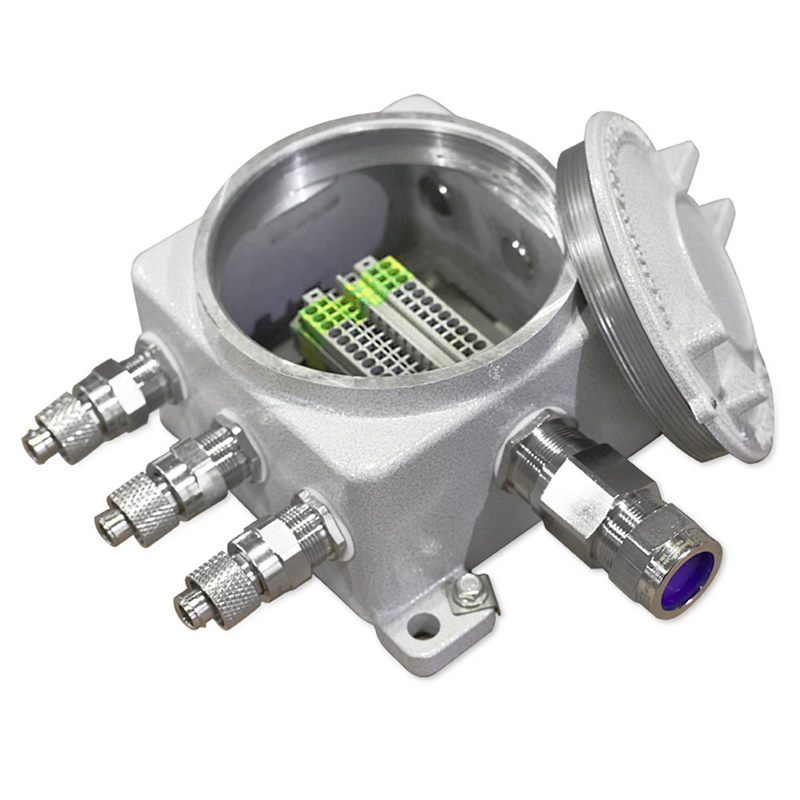

Взрывозащищенные коробки (взрывонепроницаемые оболочки) типа ЩОРВА являются многофункциональными и могут быть использованы для решения целого ряда задач, включая использование их в качестве распределительных коробок для размещения клеммных зажимов, элементов управления, контроля, сигнализации и других электротехнических компонентов, в случае необходимости их монтажа как во взрывоопасных зонах, условиях с агрессивной окружающей средой, так и для общепромышленного применения.

Технология литья, используемая при изготовлении взрывозащищенных коробок ЩОРВА, позволяет изготавливать взрывозащищенные коробки с высочайшими характеристиками прочности, исключается образование микротрещин. Поэтому не требуется дополнительная обработка внутренней поверхности корпуса, что позволяет повысить величину рассеиваемой тепловой мощности оболочки. Взрывозащищенные оболочки ЩОРВА относятся к корпусам четвертого поколения со сроком службы по поверхности"ВЗРЫВ" более 25 лет.

Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.

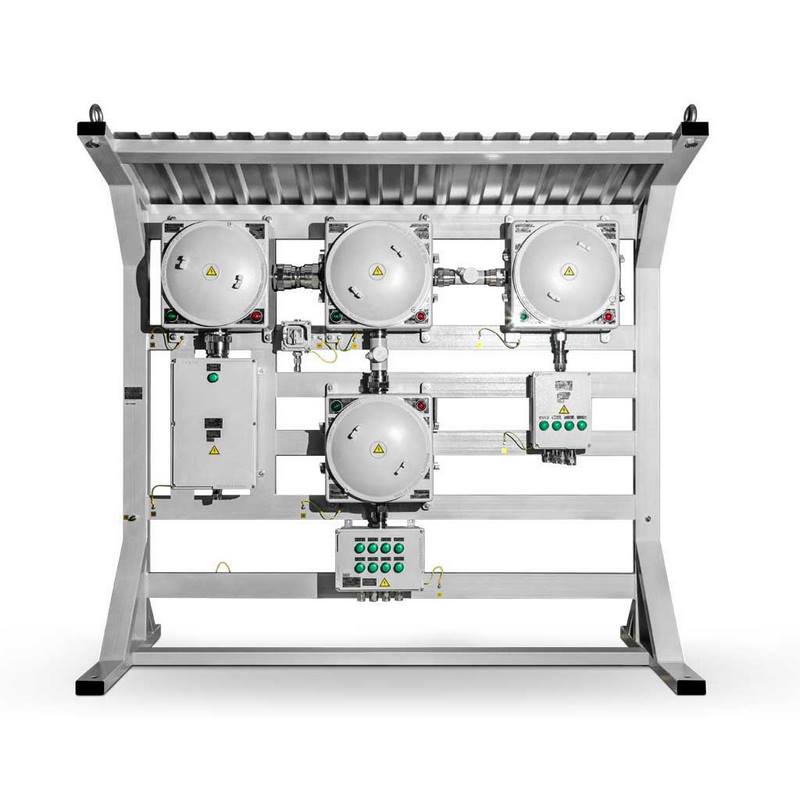

Применение модуля из двух и более взрывозащищенных коробок ЩОРВАна рамепозволяет решить задачи, где требуются габариты, превышающие максимально выпускаемый размер взрывозащищенных коробок ЩОРВА.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ»на территории Российской Федерации.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

ПРЕИМУЩЕСТВА

• Разработаны для преминения в подземных шахтах и выработках.
• Высокая защита от пыли и влаги IP66/IP67/IP69.
• Корпус выдерживает удары силой до 20 Дж (IK10).
• 15 стандартных типоразмеров.
• Болты крепления крышки утоплены, что обеспечивает их надежную защиту от механических повреждений.

Вид взрывозащиты – взрывонепроницаемая оболочка. На этапе разработки корпуса подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты.

Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты - категория I по рудничному газу и пыли РВ, РП, зоны 1, 2, зоны неопасные по пыли и газу.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Габаритные размеры коробок ЩОРВА

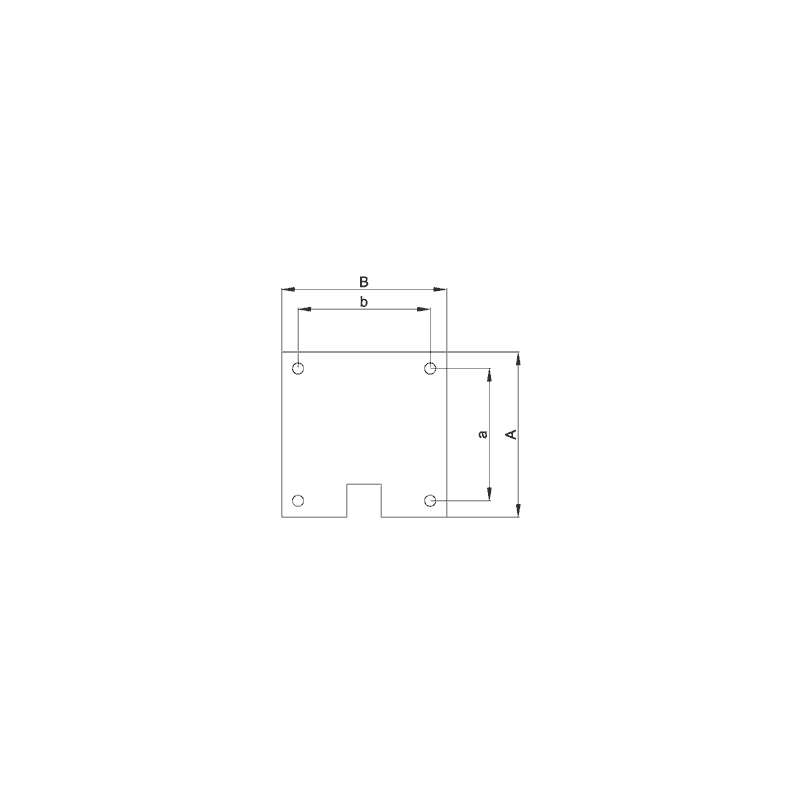

Габаритные размеры монтажных панелей

*Х - код материала: А - алюминий, Н - нержавеющая сталь.
