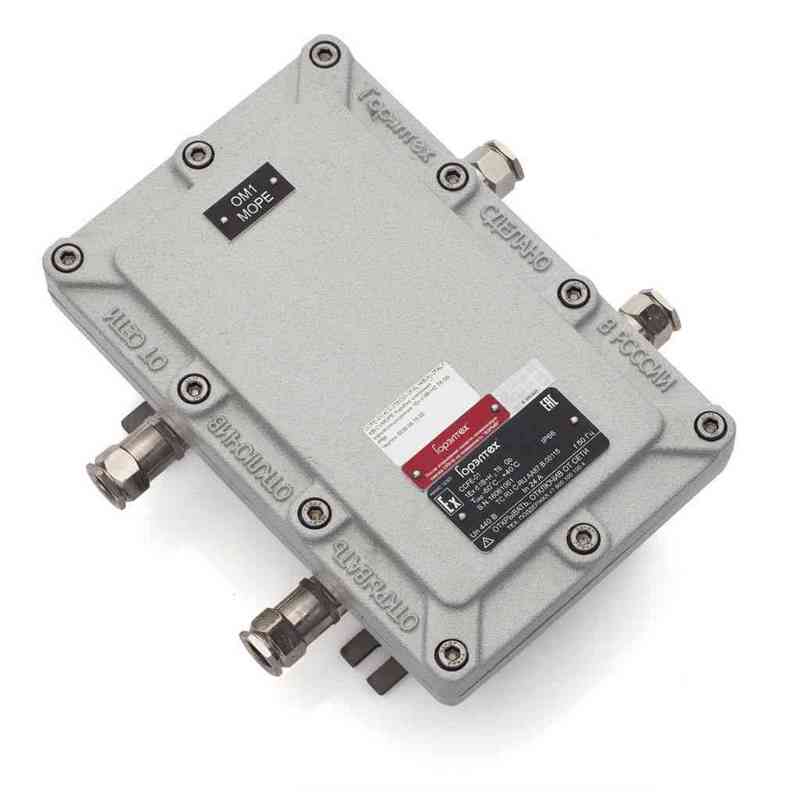

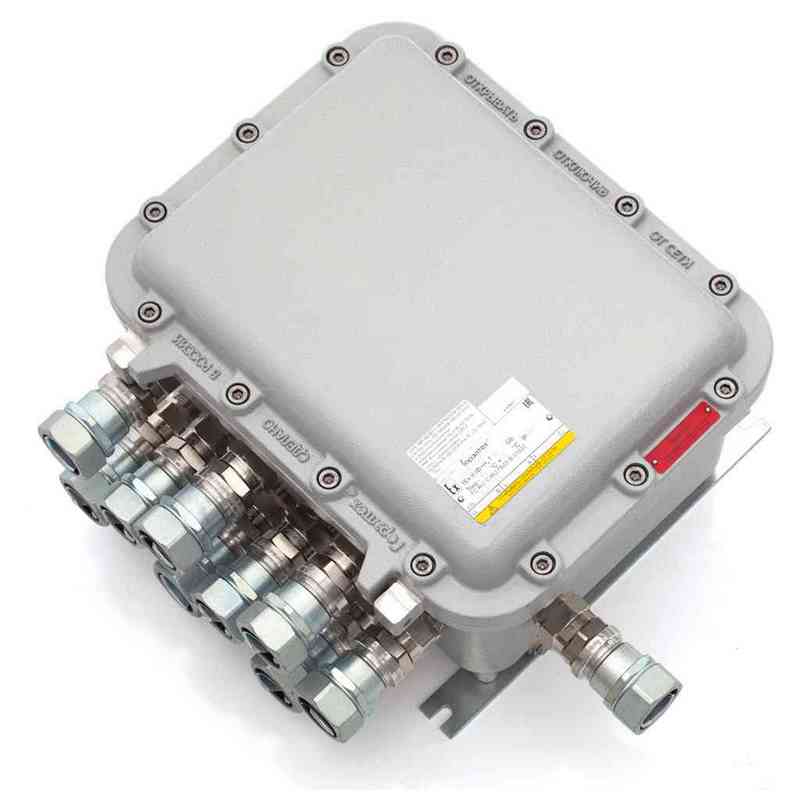

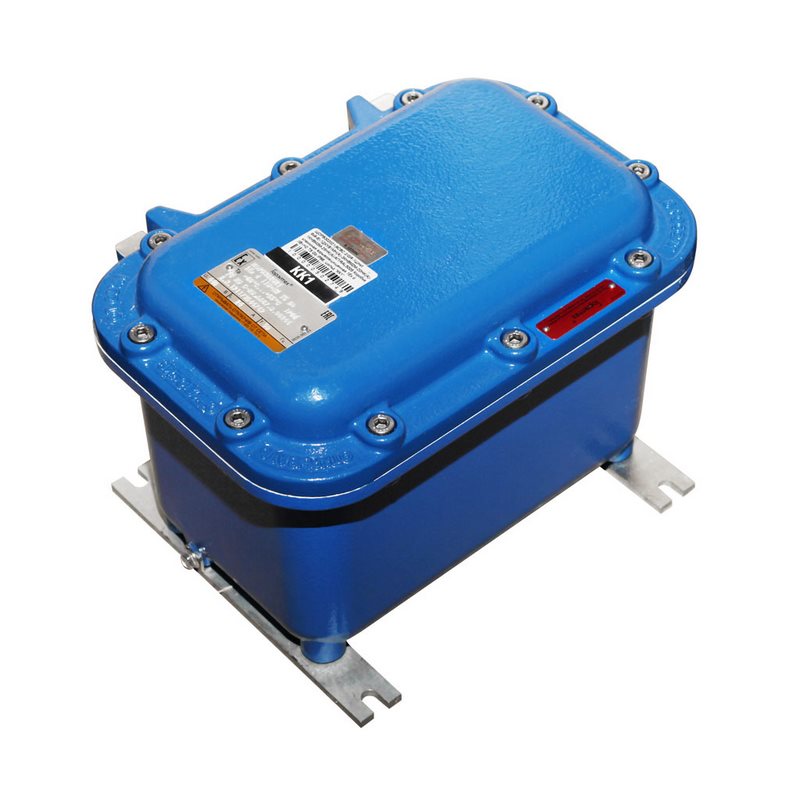

Взрывозащищенные коробки типа ЩОРВ (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные коробки ЩОРВ относятся к стационарным устройствам. Предназначены для безопасной эксплуатации электротехнических приборов и компонентов во взрывоопасных зонах. Применяются на предприятиях пищевой, химической, нефтегазовой и др. отраслей промышленности. В корпуса могут быть размещены: клеммные зажимы, автоматические выключатели, элементы управления, контроля, сигнализации.

ЩОРВ – взрывозащищенные корпуса с видом взрывозащиты Ex «d» и со сроком службы по поверхности "ВЗРЫВ" - 25 лет. На этапе разработки корпуса проходят математическое моделирование и подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты.

Конструкция

Цельнолитые бесшовные корпуса из алюминиево-кремниевого сплава.
Форма конструкции обеспечивает удобный доступ для монтажа оборудования в корпус.
Фланец на корпусе обеспечивает плотное прилегание крышки к корпусу.
Крышка коробки крепится при помощи болтов.

ПРЕИМУЩЕСТВА

Конструкция обладает высокой механической прочностью и стойкостью к высоким температурам, рабочим агрессивным средам – щелочам, соляному туману, каплям соляной и серной кислот, парам сероводорода .
Отсутствие сварных швов и технология литья позволяют получить корпус повышенной недеформируемой геометрической прочности и достигнуть параметров, необходимых для обеспечения взрывозащиты в средах подгруппы IIC (кроме среды с ацетиленом).

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Температура окружающей среды, °С:	-75/ -60...+40 (Т6/Т85°С) -75/ -60...+60 (Т5/Т4/ Т100°С/Т135°С)** -60...+60 (РН1/РН2 и общепромышленное исполнение) Пустые оболочки (Ех-компонент): -75/ -60...+150 исполнение /ХОЛОД **в зависимости от комплектации клеммной коробки
Максимальное напряжение, В:	~1000 / ⎓500 ~3300 (ЩОРВ423229...ЩОРВ896735) ~10000 (ЩОРВ654533...ЩОРВ896735)
Максимальная сила тока, А:	1500
Размещение кабельных вводов:	По спецификации заказчика
Заземление:	2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:	Съемная крышка на петлях, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Монтаж внутри корпуса:	4 стойки для крепления монтажной панели
Покрытие:	Полимерно-эпоксидное окрашиваниес антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035
Уплотнение:	Силиконовая резина (в пазе крышки) дляIP67,силиконовый герметик ПГ-СМАЗКА
Материал:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный.
Крепление корпуса:	4 внешние монтажные точки
Класс защиты от поражения электрическим током:	I
Пожарное исполнение:	Устройства сохраняют работоспособность при воздействии температурного режима (ГОСТ 30247.0-94) в течение 30 минут (опция /ПОЖАР). Не доступно с опцией /МОРЕ.
Климатическое исполнение:	УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)

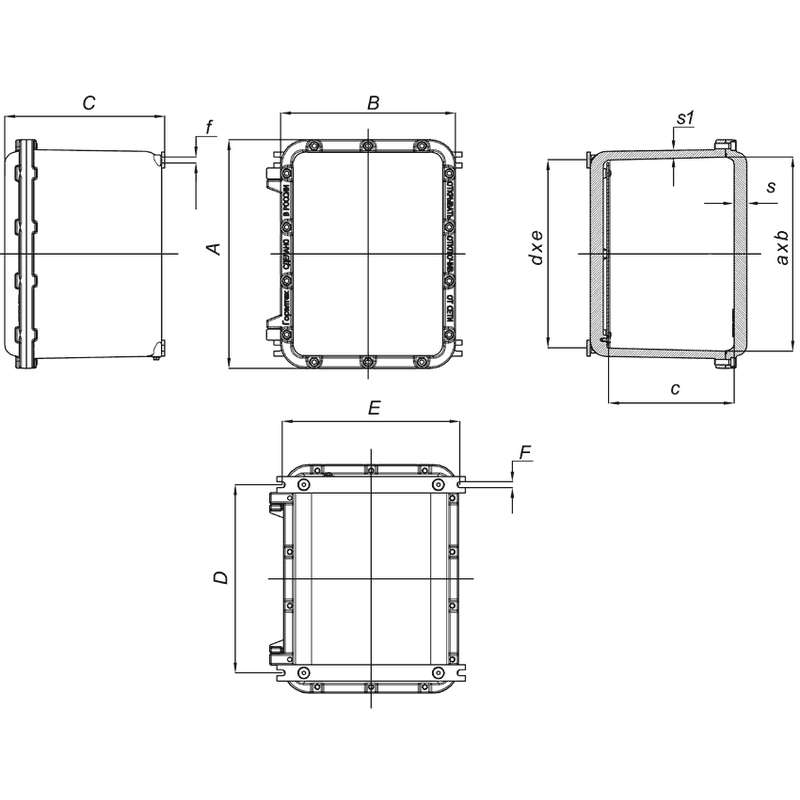

Габаритные размеры коробок ЩОРВ

Типоразмер коробки	Размеры, мм														Масса, кг
	Внешние			Внутренние					Станд. крепление			Крепление скобами
	A	B	C	a	b	c	S	S1	d	e	f	D	E	F
ЩОРВ281811	282	182	118	212	112	74	14	14	160	124	М6	160	155	9	6,3
ЩОРВ302021	304	204	211	240	140	163	14	14	230	130	М8	230	210	9	8,6
ЩОРВ333320	338	338	211	266	266	152	20	14	225	225	M10	225	325	11	18,5
ЩОРВ362821	364	284	215	300	220	157	20	14	290	210	М8	290	290	9	14.97
ЩОРВ362827	364	284	275	300	220	217	20	14	290	210	М8	290	290	9	17,25
ЩОРВ422221	424	224	213	359	159	165	15	14	350	150	М8	350	230	9	13,6
ЩОРВ423222	433	333	224	361	261	165	20	14	350	250	M10	350	330	11	22,4
ЩОРВ423229	433	333	295	361	261	235	20	14	350	250	M10	350	330	11	26,6
ЩОРВ464621	461	461	213	391,5	391,5	150	22	16,5	310	310	M10	310	460	11	34,5
ЩОРВ464625	463,5	463,5	264	391,5	391,5	201	22	14	310	310	M10	310	460	11	37,6
ЩОРВ573926	574	394	268	491	311	199	24	19	360	236	M10	360	376	11	42,3
ЩОРВ573931	574	394	318	491	311	249	24	20	360	236	М10	360	376	11	46,7
ЩОРВ607229	600	720	293	510	630	227	25	16				480	560	14	89,4
ЩОРВ654533	650	450	337	570	370	222	16	17,5	550	350	М10	550	446	11	59,5
ЩОРВ654526	650	450	265	570	370	150	16	16	550	350	М10	550	446	11	51,6
ЩОРВ725235	723	523	359	639	439	246	23	18,5	600	400	М10	600	505	11	83,8
ЩОРВ725224	723	523	249	639	439	136	23	17	600	400	М10	600	505	11	71,2
ЩОРВ896745	891	671	455	776	556	374	23	29	680	480	М16	680	640	14	173,9
ЩОРВ896735	891	671	355	776	556	274	23	28	680	480	М16	680	640	14	150
ЩОРВ1045839	1045	588	393	913	456	315	24	24	790	360	М16	790	530	16	145
ЩОРВ1056849	1050	687	494	920	557	333	24	21	820	460	М16	820	650	21	208

Габаритные размеры монтажных панелей для коробок ЩОРВ

Наименование*	Алюминий				Сталь нержавеющая
Наименование*	Длина, мм	Ширина, мм	Толщина, мм	Масса, кг	Длина, мм	Ширина, мм	Толщина, мм	Масса, кг
Щ2818X	206	100	2	0,112	206	100	2	0,333
Щ3020X	220	120	2	0,143	220	120	2	0,427
Щ3020X/ТЕРМО	200	100	2	0,143	200	100	2	0,427
Щ3333X	245	245	2	0,325	245	245	2	0,95
Щ3333X/ТЕРМО	225	225	2	0,325	225	225	2	0,8
Щ4222X	340	120	2	0,221	340	120	2	0,659
Щ4222X/ТЕРМО	320	120	2	0,221	320	120	2	0,659
Щ3628X	280	200	2	0,304	280	200	2	0,905
Щ3628X/ТЕРМО	260	180	2	0,304	260	180	2	0,905
Щ4232X	340	240	2	0,442	340	240	2	1,319
Щ4232X/ТЕРМО	320	220	2	0,442	320	220	2	1,319
Щ4646X	363	363	2	0,714	360	360	2	2,094
Щ4646X/ТЕРМО	346	346	2	0,714	346	346	2	2,094
Щ5739X Щ5739X/ТЕРМО**	456	276	3	1,047	456	276	3	2,081
Щ6072А	558	448	3	2
Щ6545X	540	340	2	0,995	540	340	2	2,967
Щ6545X/ТЕРМО	520	320	2	0,995	520	320	2	2,967
Щ7252X Щ7252X/ТЕРМО**	597	397	3	1,927	597	397	3	3,830
Щ8967X Щ8967X/ТЕРМО**	720	500	3	2,927	720	500	3	8,726
Щ10458X Щ10458X/ТЕРМО**	850	400	3	2,764	850	400	3	8,242
Щ10568X Щ10568X/ТЕРМО**	850	500	3	3,400	850	500	3	10,100

*Х - код материала: А - алюминий, Н - нержавеющая сталь

** - при обогреве корпуса применяется стандартная монтажная панель
