Взрывозащищенные коробки типа ЩОРВ (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава

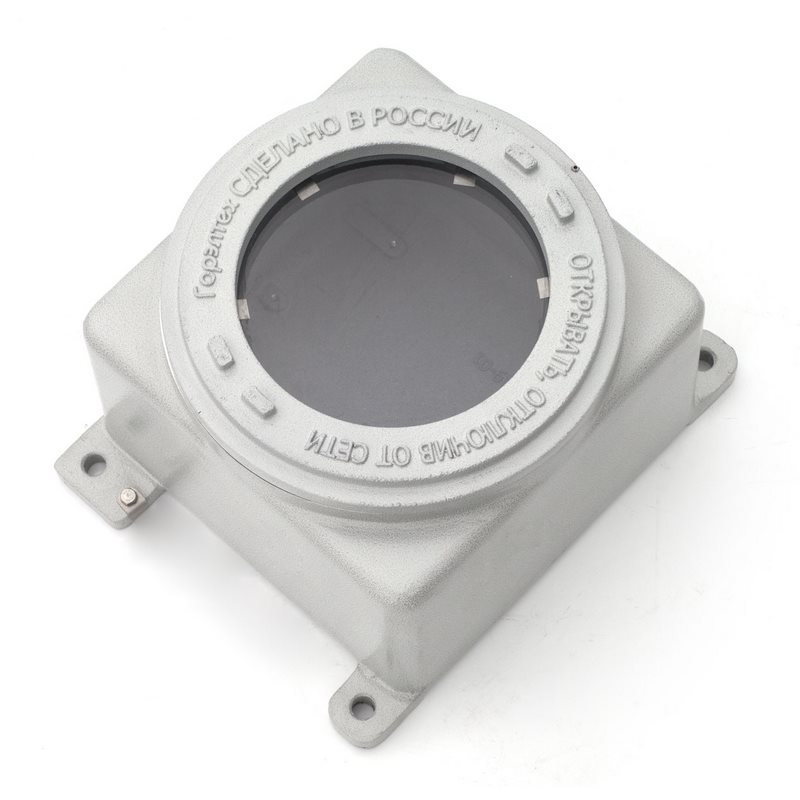

Взрывозащищенные коробки типа ЩОРВА…-О с окном (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные коробки (взрывонепроницаемые оболочки) типа ЩОРВА…-О с окном применяются для размещения приборов КИП, а также любой аппаратуры для визуального контроля, включая мониторы и дисплеи в случае необходимости их монтажа как во взрывоопасных зонах, условиях с агрессивной окружающей средой, так и для общепромышленного применения.
Технология литья, используемая при изготовлении взрывозащищенных коробок ЩОРВА…-О с окном, позволяет изготавливать взрывозащищенные коробки с высочайшими характеристиками прочности, исключается образование микротрещин. Поэтому не требуется дополнительная обработка внутренней поверхности корпуса, что позволяет повысить величину рассеиваемой тепловой мощности оболочки.
Взрывозащищенные оболочки ЩОРВА…-О с окном относятся к корпусам четвертого поколения со сроком службы по поверхности "ВЗРЫВ" более 25 лет.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
ПРЕИМУЩЕСТВА
- Разработаны для преминения в подземных шахтах и выработках.
- Высокая защита от пыли и влаги IP66/IP67/IP69.
- Корпус выдерживает удары силой до 20 Дж (IK10).
- 15 стандартных типоразмеров.
- Болты крепления крышки утоплены, что обеспечивает их надежную защиту от механических повреждений.
Вид взрывозащиты – взрывонепроницаемая оболочка. На этапе разработки корпуса подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты.
Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты - категория I по рудничному газу и пыли РВ, РП, зоны 1, 2, зоны неопасные по пыли и газу.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Температура окружающей среды, °С: | -60...+40 (Т6/Т85°С) -60...+85 (Т5/Т4/ Т100°С/Т135°С)* -60…+85 (для исполнения РН2) -60...+100 (для Ех-компонентов) *в зависимости от комплектации коробки |
| Максимальное напряжение, В: | ~1000 / ⎓250 |
| Максимальная сила тока, А: | 400 |
| Размещение кабельных вводов: | По спецификации заказчика |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки: | Резьбовое соединение |
| Монтаж внутри корпуса: | 2 или 4 стойки для крепления монтажной панели |
| Покрытие: | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение: | Силиконовая резина (в пазе крышки), силиконовое уплотнение |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное термостойкое стекло. |
| Крепление корпуса: | 2 или 4 внешние монтажные точки |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |

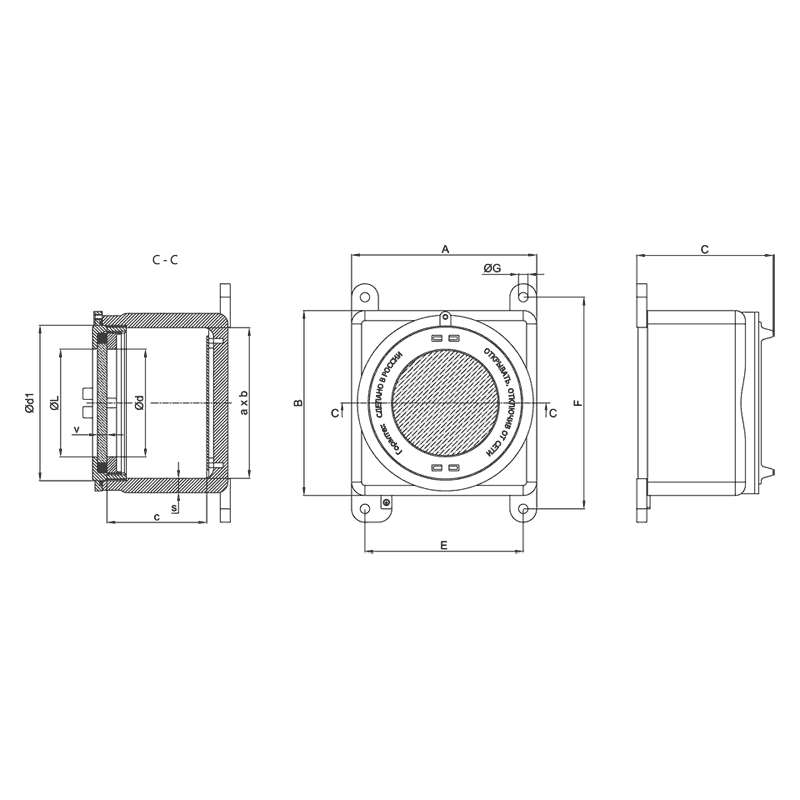

Габаритные размеры коробок ЩОРВА…-О
| Типоразмер коробки | Размеры, мм | Масса, кг | |||||||||||||
| Внешние | Внутренние | Окно | Крепление | ||||||||||||
| A | B | C | a | b | c | Ød | Ød1 | s | v | ØL | E | F | ØG | ||
| ЩОРВА131313-О09 | 130 | 130 | 134 | 106 | 106 | 94 | 116 | M130x2 | 12 | 12 | 90 | 100 | 145 | 10 | 2,5 |
| ЩОРВА151512-О09 | 151 | 151 | 125 | 124 | 124 | 76 | 93 | M130x2 | 13 | 12 | 90 | 126 | 174 | 11 | 3,1 |
| ЩОРВА171712-О09 | 175 | 175 | 150 | 146 | 146 | 102 | 137 | M150х2 | 14 | 12 | 90 | 150 | 195 | 11 | 4,1 |
| ЩОРВА232316-О14 | 235 | 235 | 155 | 203 | 203 | 98,5 | 161 | M200х3 | 14 | 12 | 140 | 196 | 267 | 14 | 8,3 |
| ЩОРВА272721-О18 | 276.5 | 276.5 | 218 | 248 | 248 | 146.5 | 203 | M250x3 | 14 | 15 | 180 | 236 | 316 | 14 | 13 |

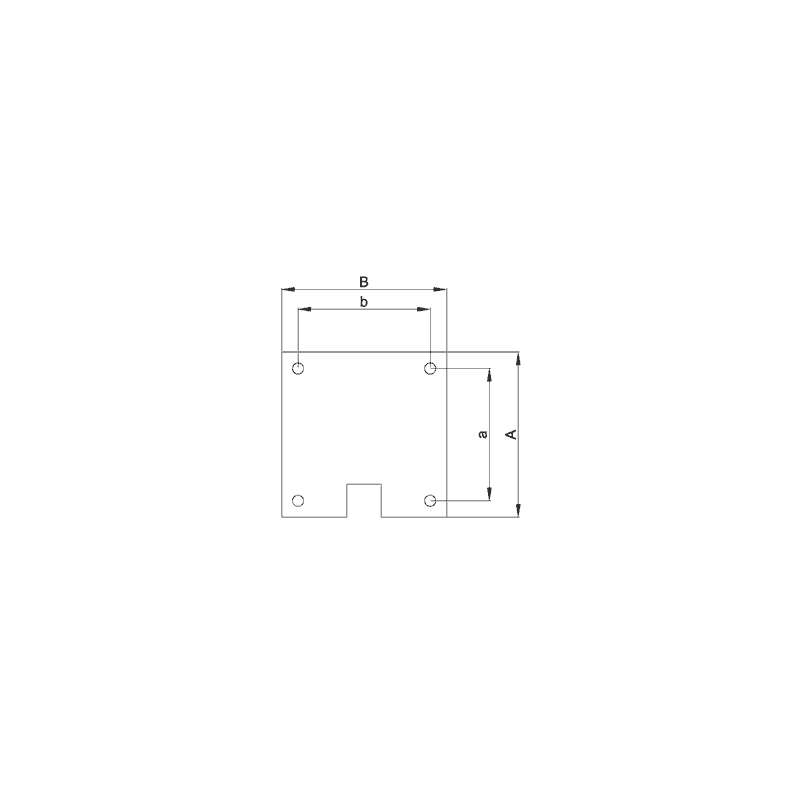

Габаритные размеры монтажных панелей
| Наименование* | Размеры, мм | Масса, кг | ||||
| A | B | a | b | Алюминий | Сталь нержавеющая | |
| ЩА1313X | 100 | 100 | 80 | 60 | 0,05 | 0,16 |
| ЩА1515X | 100 | 100 | 80 | 60 | 0,05 | 0,16 |
| ЩА1717X | 115 | 115 | 90 | 90 | 0,07 | 0,21 |
| ЩА2323X | 150 | 150 | 130 | 130 | 0,12 | 0,36 |
| ЩА2727X | 200 | 200 | 158 | 158 | 0,22 | 0,63 |
*Х - код материала: А - алюминий, Н - нержавеющая сталь
