Взрывозащищенные коробки типа ЩОРВ (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава

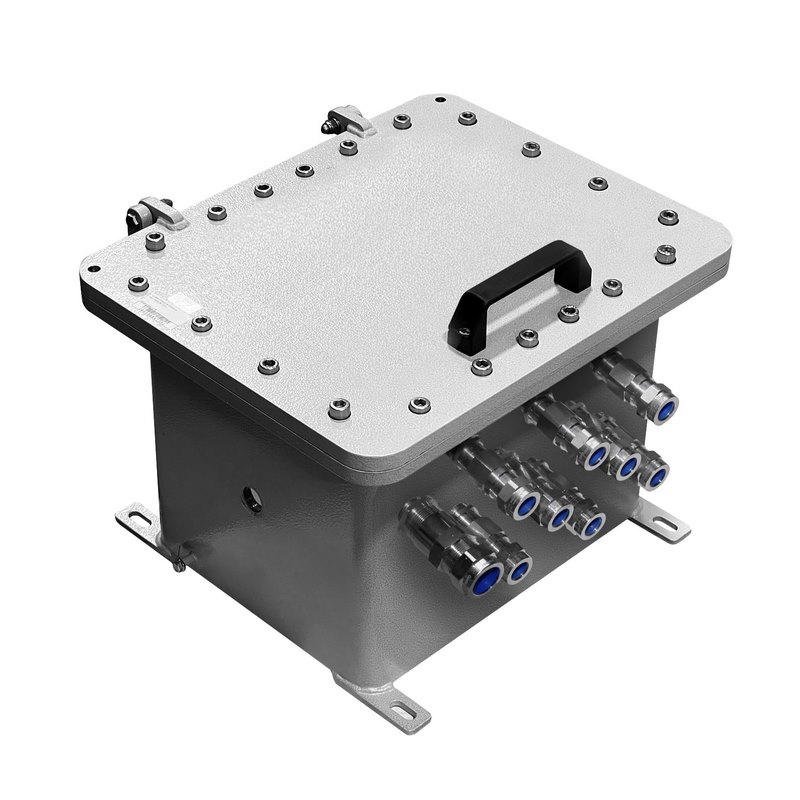

Взрывозащищенные коробки ЩОРВ-МТ из малоуглеродистой стали
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные коробки ЩОРВ-МТ предназначены для размещения электротехнического оборудования и его элементов во взрывоопасных зонах шахт, рудников и выработок. Корпус коробки выполнен из малоуглеродистой стали по ГОСТ 380-2005 с защитным антифрикционным полимерно-эпоксидным покрытием.
ПРЕИМУЩЕСТВА
- Разработаны для преминения в подземных шахтах и выработках.
- Высокая защита от пыли и влаги IP66/IP67/IP68/IP69.
- Корпус выдерживает удары силой до 20 Дж (IK10).
- 25 стандартных типоразмеров.
- Болты крепления крышки утоплены, что обеспечивает их надежную защиту от механических повреждений.
Вид взрывозащиты – взрывонепроницаемая оболочка. На этапе разработки корпуса подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты.
Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты - категория I по рудничному газу и пыли РВ, РП, зоны 1, 2, зоны неопасные по пыли и газу.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Температура окружающей среды, °С: | -60…+60 -60…+150 (для Ех-компонентов) |
| Максимальное напряжение, В: | ~1140 / ⎓500 |
| Максимальная сила тока, А: | 1500 |
| Размещение кабельных вводов: | По спецификации заказчика |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Покрытие: | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение: | Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГ-СМАЗКА |
| Материал: | Сталь конструкционная малоуглеродистая ГОСТ 380-2005 |
| Крепление корпуса: | 4 внешние монтажные точки |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 |

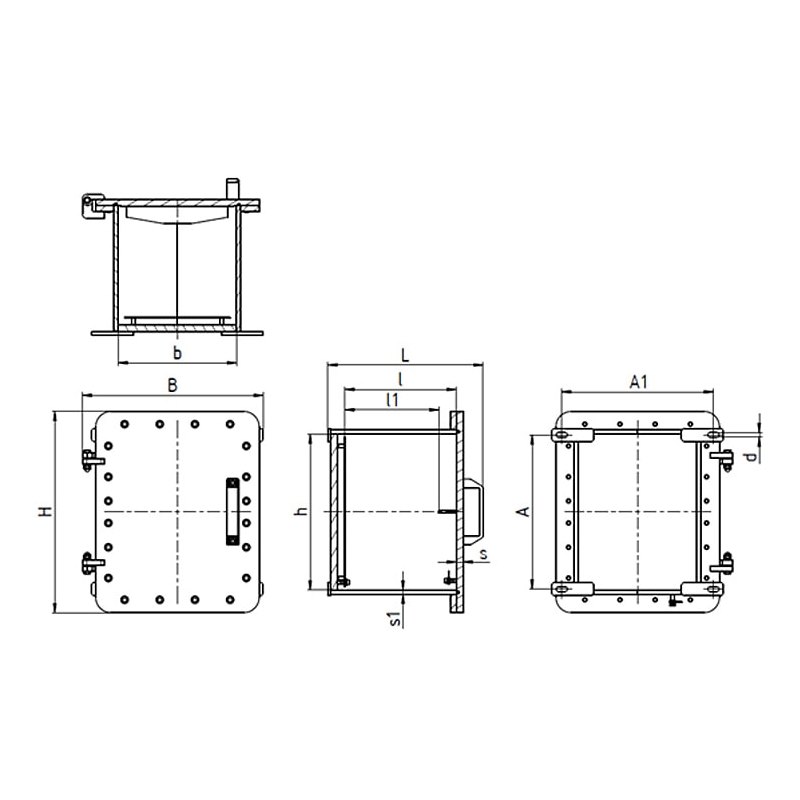

Размеры корпусов ЩОРВ-МТ из малоуглеродистой стали
| Типоразмер корпуса | Размеры, мм | Масса, кг | |||||||||||
| Внешние* | Внутренние | Толщина стенок | Крепление скобами | ||||||||||
| H | В | L | h | b | l | l1 | s | s1 | A | A1 | d | ||
| ЩОРВ-МТ282218 | 285 | 261 | 180 | 187 | 128 | 132 | - | 12 | 10 | 160 | 201 | 9 | 19,3 |
| ЩОРВ-МТ311108 | 322 | 133 | 97 | 272 | 65 | 66 | - | 10 | 3 | 245 | 109 | 8 | |
| ЩОРВ-МТ312012 | 317 | 246 | 127 | 219 | 113 | 79 | - | 12 | 10 | 160 | 186 | 9 | 17,3 |
| ЩОРВ-МТ322212 | 327 | 273,5 | 170 | 229 | 129 | 77 | - | 12 | 10 | 230 | 225 | 9 | 19 |
| ЩОРВ-МТ322220 | 327 | 273,5 | 253 | 229 | 129 | 160 | - | 12 | 10 | 230 | 225 | 9 | 23,7 |
| ЩОРВ-МТ361108 | 372 | 133 | 97 | 322 | 65 | 66 | - | 10 | 3 | 295 | 109 | 8 | |
| ЩОРВ-МТ393113 | 391 | 364,5 | 183 | 294 | 221 | 90 | - | 12 | 10 | 290 | 305 | 11 | 31,6 |
| ЩОРВ-МТ393127 | 391 | 364,5 | 324,5 | 294 | 221 | 231,5 | - | 12 | 10 | 290 | 305 | 11 | 43,1 |
| ЩОРВ-МТ452512 | 451 | 300,5 | 170 | 354 | 153 | 77 | - | 12 | 10 | 350 | 246 | 11 | 28,2 |
| ЩОРВ-МТ452521 | 451 | 300,5 | 261 | 354 | 153 | 168 | - | 12 | 10 | 350 | 246 | 11 | 35,3 |
| ЩОРВ-МТ453719 | 457 | 411 | 242 | 354 | 269 | 141 | 101 | 16 | 10 | 350 | 345 | 11 | 57,7 |
| ЩОРВ-МТ453729 | 457 | 411 | 353 | 354 | 269 | 252 | 212 | 16 | 10 | 350 | 345 | 11 | 68,6 |
| ЩОРВ-МТ584019 | 589 | 452,5 | 242 | 484 | 304 | 141 | 101 | 16 | 10 | 360 | 391 | 11 | 79,7 |
| ЩОРВ-МТ584028 | 589 | 452,5 | 340,5 | 484 | 304 | 240 | 200 | 16 | 10 | 360 | 391 | 11 | 92 |
| ЩОРВ-МТ694923 | 693 | 527,5 | 273 | 568 | 370 | 159 | 119 | 16 | 10 | 550 | 455 | 14 | 119 |
| ЩОРВ-МТ694933 | 693 | 527,5 | 392 | 568 | 370 | 277 | 237 | 16 | 10 | 550 | 455 | 14 | 133 |
| ЩОРВ-МТ765636 | 767 | 630 | 407 | 637 | 437 | 285 | 235 | 20 | 10 | 600 | 540 | 16 | 189 |
| ЩОРВ-МТ906834 | 900 | 742 | 388 | 770 | 550 | 263 | 213 | 20 | 10 | 680 | 664 | 20 | 267 |
| ЩОРВ-МТ906845 | 900 | 742 | 500 | 770 | 550 | 370 | 320 | 20 | 10 | 680 | 650 | 20 | 296 |
| ЩОРВ-МТ1035839 | 1030 | 642 | 431 | 900 | 450 | 315 | 255 | 20 | 10 | 790 | 550 | 20 | 268 |
* Внешние размеры указаны без учета установки присоединительной арматуры и кабельных вводов.
Габаритные размеры монтажных панелей для коробок ЩОРВ-МТ
| Наименование корпуса | Наименование монтажной панели | Размеры, мм | Масса, кг | |||
| Длина, мм | Ширина, мм | Толщина, мм | Алюминий | Нержавеющая сталь | ||
| ЩОРВ-МТ282218 | Щ2822Н | 170 | 110 | 2 | - | 0,3 |
| ЩОРВ-МТ312012 | Щ2818Х | 206 | 100 | 2 | 0,112 | 0,333 |
| ЩОРВ-МТ322212 | Щ3020Х | 220 | 120 | 2 | 0,143 | 0,427 |
| ЩОРВ-МТ322220 | ||||||
| ЩОРВ-МТ322212 | Щ3020Х/ТЕРМО | 200 | 100 | 2 | 0,143 | 0,427 |
| ЩОРВ-МТ322220 | ||||||
| ЩОРВ-МТ393113 | Щ3628Х | 280 | 200 | 2 | 0,304 | 0,905 |
| ЩОРВ-МТ393127 | ||||||
| ЩОРВ-МТ393113 | Щ3628Х/ТЕРМО | 260 | 180 | 2 | 0,304 | 0,905 |
| ЩОРВ-МТ393127 | ||||||
| ЩОРВ-МТ452512 | Щ4222Н | 340 | 140 | 2 | - | 0,75 |
| ЩОРВ-МТ452521 | ||||||
| ЩОРВ-МТ452512 | Щ4222Н/ТЕРМО | 320 | 120 | 2 | - | 0,6 |
| ЩОРВ-МТ452521 | ||||||
| ЩОРВ-МТ453719 | Щ4232Х | 340 | 240 | 2 | 0,422 | 1,319 |
| ЩОРВ-МТ453729 | ||||||
| ЩОРВ-МТ453719 | Щ4232Х/ТЕРМО | 320 | 220 | 2 | 0,422 | 1,319 |
| ЩОРВ-МТ453729 | ||||||
| ЩОРВ-МТ584019 | Щ5739Х Щ5739Х/ТЕРМО |
456 | 276 | 3 | 1,047 | 2,081 |
| ЩОРВ-МТ584028 | ||||||
| ЩОРВ-МТ694923 | Щ6545Х | 540 | 340 | 2 | 0,995 | 2,967 |
| ЩОРВ-МТ694933 | ||||||
| ЩОРВ-МТ694923 | Щ6545Х/ТЕРМО | 520 | 320 | 2 | 0,995 | 2,967 |
| ЩОРВ-МТ694933 | ||||||
| ЩОРВ-МТ765636 | Щ7252Х Щ7252Х/ТЕРМО |
597 | 397 | 3 | 1,927 | 3,83 |
| ЩОРВ-МТ906834 | Щ8967Х Щ8967Х/ТЕРМО |
720 | 500 | 3 | 2,927 | 8,726 |
| ЩОРВ-МТ906846 | ||||||
| ЩОРВ-МТ1035839 | Щ10458Х Щ10458Х/ТЕРМО |
850 | 400 | 3 | 2,967 | 8,242 |
.jpg)
