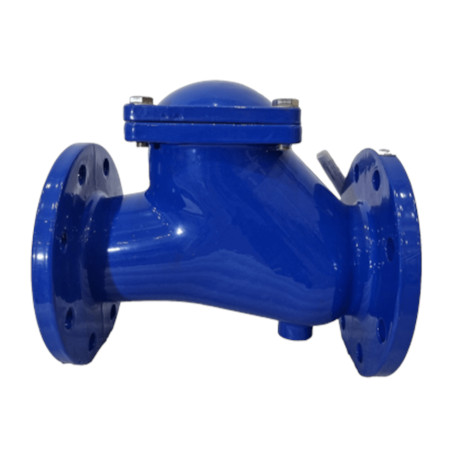

Клапан обратный шаровой фланцевый RIO 8111КШ DN 40-500 PN 10/16 ТУ 28.14.13-005-502 120 90 – 2026

Материал основных деталей

Наименование детали		Марка материала
Корпус		GGG 50
Шар	Ду40-100	Сталь+NBR
	Ду125-500	ВЧШГ+NBR
Уплотнение		NBR
Крышка		GGG 50
Болт		SS304
Шайба		SS304
Заглушка		Сталь

Основные технические данные и характеристики

Наименование параметра	Показатель
Тип присоединения	Фланцевый
Давление номинальное PN, МПа (кгс/см2)	1,0 (10)/1,6 (16)
Герметичность закрытия при перепаде давления, кгс/см2	0,5-0,8
Рабочая среда	Вода, жидкости, неагрессивные к материалам изделия
Температура рабочей среды, °С	Не более 80
Открытие при перепаде давления, не более кгс/см2	0,5
Тип присоединения	Фланцевый

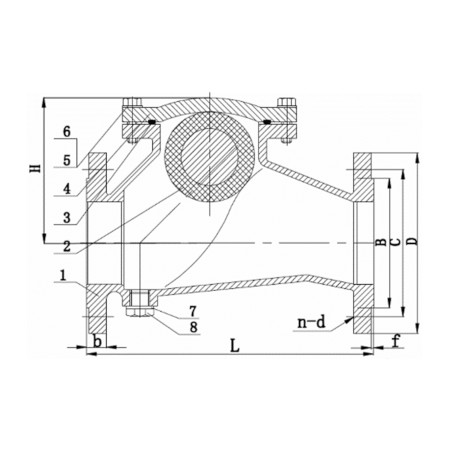

Габаритные размеры RIO 8111КШ DN 40-500 PN 10/16

DN	øD, Мм	øС, мм		øВ, Мм	L, мм	b, мм	H, мм	f, мм	n-ød		Вес, кг
		PN10	PN16						PN10	PN16
40	150	110	110	84	180	19	85	3	4-19	4-19	8
50	165	125	125	99	200	19	115	3	4-19	4-19	9
65	185	145	145	118	240	19	124	3	4-19	4-19	10
80	200	160	160	132	260	19	138	3	8-19	8-19	12
100	220	180	180	156	300	19	162	3	8-19	8-19	16
125	250	210	210	184	350	19	202	3	8-19	8-19	22
150	285	240	240	211	400		228	3	8-23	8-23	31
200	340	295	295	266	500	20	298	3	8-23*	12-23*	68
250	405	350	355	319	600	22	368	3	12-23	12-28	100
300	455	400	410	370	700	24,5	438	4	12-23	12-28	132
350	520	460	470	429	800	26,5	585	4	16-23	16-28	213
400	580	515	525	480	900	28	660	4	16-28	16-31	290
500	715	620	650	582	1100	31	850	4	20-28	20-34	580

* Фланец обратного клапана Ду 200 имеет 12 отверстий (с фланцами Ру 10 крепится на 8 отверстий, а с фланцами Ру16 на 12 отверстий).
