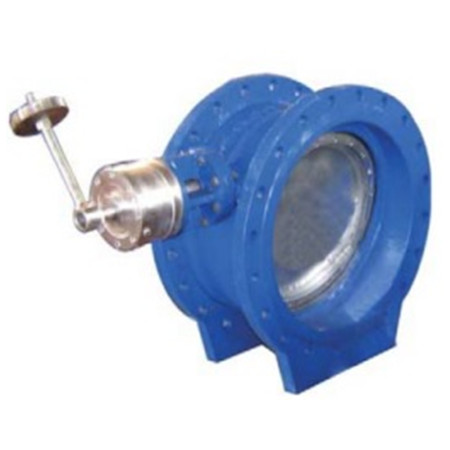

Обратный клапан с противовесом и гидротормозом RIO КОП (DN 100 – 1200, PN 10/16) ТУ 28.14.13-005-502 120 90 – 2026

Технические характеристики

Номинальный диаметр: от 100 мм до 1200 мм;
Рабочая температура: -20ºС +120ºС;
Стандартное рабочее давление: PN10/16;
Внешний вид: EN 1074-2;
Фланцы: EN 1092-24
Строительная длина: EN 558-1 Серия 14;
Testing: EN12266-1;
Порошковое эпоксидное покрытие;
Наличие противовеса обеспечивает более быстрое и плавное открытие / закрытие клапана.

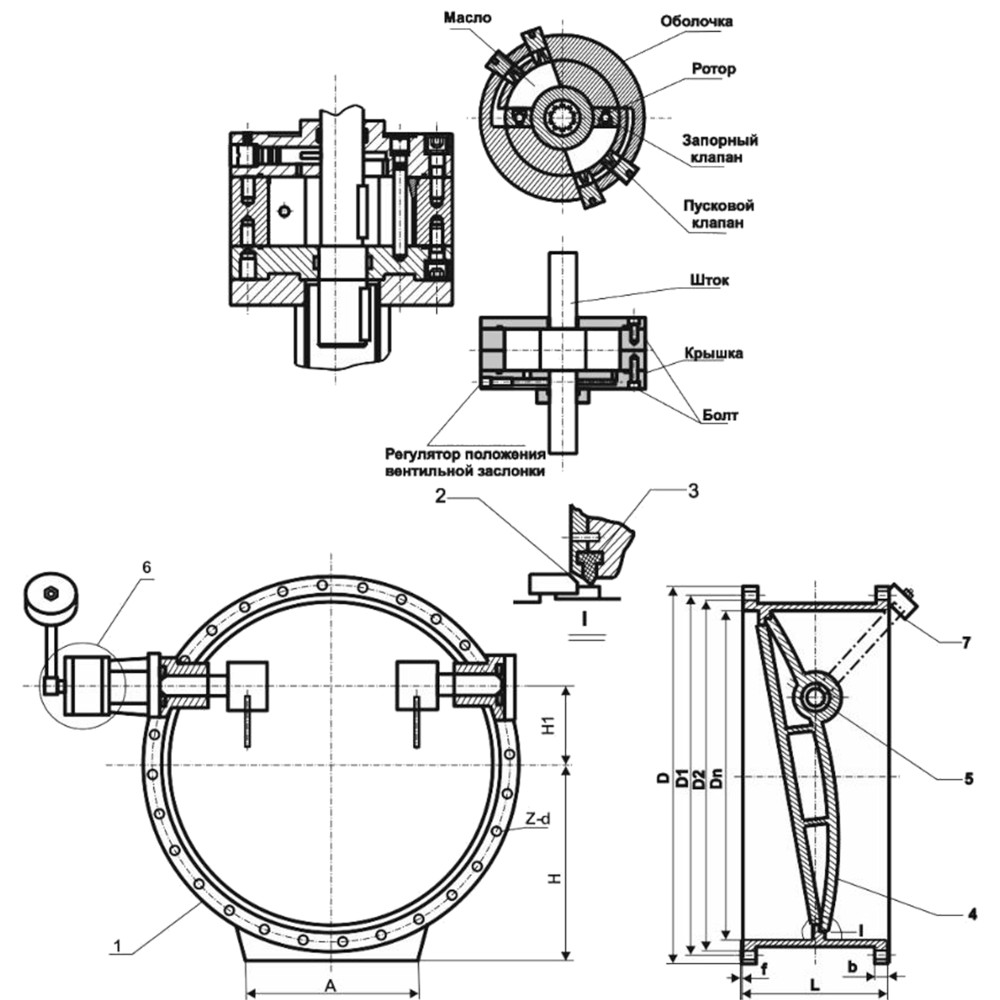

Составные части RIO КОП

Поз.	Деталь	Материал
1	Корпус	Высокопрочный чугун GJS-500-7
2	Уплотнительное кольцо корпуса	Нержавеющая сталь SS304
3	Уплотнительное кольцо диска	EPDM
4	Диск	Высокопрочный чугун GJS-500-7
5	Шток	Нержавеющая сталь SS410
6	Буферное устройство HY100 11
7	Противовес	GG25 (чугун)

Габаритные размеры RIO КОП DN 100 – 1200, PN 10/16

DN	L	D	D1	D2	b	f	H	H1	Z-d
100	190	220	180	156	19	3	110	28	8-Ø19
150	210	285	240	211	19	3	143	40	8-Ø23
200	230	340	295	266	20	3	170	55	8-Ø23
250	250	395	350	319	22	3	198	67,5	12-Ø23
300	270	445	400	370	24,5	4	223	80	12-Ø23
350	290	505	460	429	24,5	4	253	96	16-Ø23
400	310	565	515	480	24,5	4	283	110	16-Ø28
500	350	670	620	582	26,5	4	335	138	20-Ø28
600	390	780	725	682	30	5	450	165	20-Ø31
700	430	895	840	794	32,5	5	510	195	24-Ø31
800	470	1015	950	901	35	5	570	222	24-Ø34
900	510	1115	1050	1001	37,5	5	620	250	28-Ø24
1000	550	1230	1160	1112	40	5	675	278	28-Ø37
1200	630	1455	1380	1328	45	5	790	335	32-Ø41
