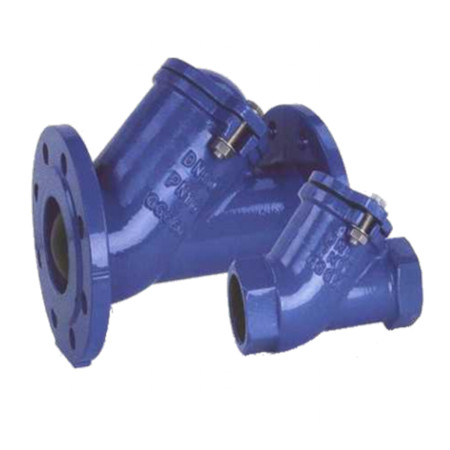

Обратный клапан шаровой RIO КОШ (DN 50 – 300, PN16) ТУ 28.14.13-005-502 120 90 – 2026

Технические характеристики

Номинальный диаметр:
муфтовое присоединение: от 32 мм (1¼”) до 80 мм (3”);
фланцевое присоединение: от 40 мм (1½”) до 300 мм (12”);
Рабочая температура: -20ºС +120ºС;
Стандартное рабочее давление: PN16;
Муфтовое присоединение: ISO 228-1;
Фланцы: EN 1092-2
Самоочищающийся шар;
Малые потери давления;
Порошковое эпоксидное покрытие;
Отсутствие риска заклинивания шара;
Возможна поставка запасных частей (шаров);
Строительная длина соответствует нормам EN 558-1 серия 48 (DIN3202 F6);
Обратный клапан служит для пропускания жидкости только в одном направлении, предупреждая её обратное течение;
Обратный клапан оснащён верхней крышкой, что позволяет производить работы по техническому обслуживанию клапана без демонтажа из системы.

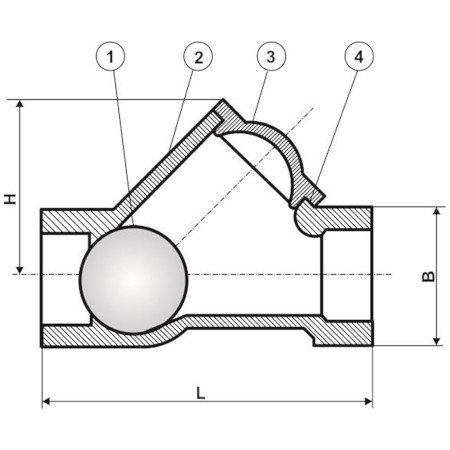

Составные части RIO КОШ

Поз.	Деталь	Материал
1	Корпус	Высокопрочный чугун GJS-500-7
2	Крышка	Высокопрочный чугун GJS-500-7
3	Шар	Сталь + Резина NBR Сталь + Резина EPDM
4	Уплотнение	Резина EPDM/ Резина NBR

Габаритные размеры RIO КОШ DN 50 – 300, PN16

DN	PN10					PN16					L	H	α	Вес, кг PN10
DN	D	K	G	n-d	C	D	K	G	n-d	C	L	H	α	Вес, кг PN10
50	165	125	99	4-19	19	165	125	99	4-19	19	200	111	60	6,5
65	185	145	118	4-19	19	185	145	118	4-19	19	240	145	45	11
80	200	160	132	8-19	19	200	160	132	8-19	19	260	185	55	14,4
100	220	180	156	8-19	19	220	180	156	8-19	19	300	190	60	20
125	250	210	184	8-19	19	250	210	184	8-19	19	350	254	60	30,4
150	285	240	211	8-23	19	285	240	211	8-23	19	400	285	55	42,3
200	340	295	266	8-23	20	340	295	266	12-23	20	500	353	53	73,5
250	395	350	319	12-23	22	405	355	319	12-28	22	600	480	60	128
300	445	400	370	12-23	24,5	460	410	370	12-28	24,5	700	563	60	180
