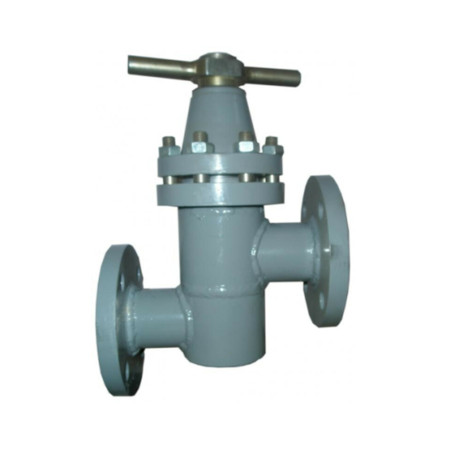

Клапан сильфонный запорный со смещёнными патрубками из углеродистой стали RIO ЕД97010 / RIO ЕД97011 / RIO ЕД97012 / RIO ЕД97013 / RIO ЕД97014 / RIO ЕД97015 / RIO ЕД97016 / RIO ЕД97017 DN 6-150, PN 1,0/1,6/2,5/4,0 МПа ТУ 28.14.13-006-502 120 90 – 2026
СООТВЕТСТВУЕТ
RIO ЕД97010 - 14с17ст
RIO ЕД97011 - 14с17п
RIO ЕД97012 - 14с17р
RIO ЕД97013 - 14с017ст
RIO ЕД97014 - 14с017п
RIO ЕД97015 - 14с017р
RIO ЕД97016 - 14с917ст
RIO ЕД97017 - 14с917р
Клапаны запорные сильфонные предназначены для установки на трубопроводе в качестве запорного устройства для жидких и газообразных сред. Присоединение к трубопроводу - цапковое, фланцевое, с патрубками под приварку. Герметичность по штоку по отношению к внешней среде обеспечивается сильфоном.
Клапаны сильфонные имеют относительно простую конструкцию и высокую надежность, что делает данную арматуру одной из самых востребованных в различных отраслях промышленности.
| Обозначение клапанов по конструкторской документации (КД) | Обозначение клапанов по таблице фигур | Номинальный диаметр по ГОСТ 28338-89 | Рабочее давление | Температура рабочей среды tр, 0С | Материал основных деталей | Стандартный тип присоединения к трубопроводу** | Тип управления | Тип рабочей среды | |
| DN | |||||||||
| DN | Рр, МПа (кгс/см2) | 06-25 | 32-150 | ||||||
| RIO ЕД97010 |
14с17ст3 |
6 10 15 20 25 32 40 50 65 80 100 125 150 |
1,0 (10) 1,6 (16) 2,5 (25) 4,0 (40) |
≤350 |
Сталь 20 ГОСТ 1050—2013 |
Штуцерно-торцевой |
Фланцевый тип 5 ГОСТ 12815-80 |
Рукоятка |
Аммиак, водород, обессоленные и технические воды, природный газ, нефть и другие неагрессивные среды |
| RIO ЕД97013 |
14с017ст6 |
Шарнирная муфта |
|||||||
| RIO ЕД97016 |
14с917ст9 |
Электропривод |
|||||||
| RIO ЕД97010 |
14с17ст12 |
Рукоятка |
|||||||
| RIO ЕД97013 |
14с017ст15 |
Шарнирная муфта |
|||||||
| RIO ЕД97016 |
14с917ст18 |
Электропривод |
|||||||
| RIO ЕД97010 |
14с17ст21 |
Приварной |
Приварной |
Рукоятка |
|||||
| RIO ЕД97013 |
14с017ст24 |
Шарнирная муфта |
|||||||
| RIO ЕД97016 |
14с917ст27 |
Электропривод |
|||||||
| RIO ЕД97011 |
14с17п30-1 |
≤200 |
Штуцерно-торцевой |
Фланцевый тип 5 ГОСТ 12815-80 |
Рукоятка |
||||
| RIO ЕД97011 |
14с17п30-2 |
≤40 |
|||||||
| RIO ЕД97012 |
14с17р30-3 |
≤50 |
|||||||
| RIO ЕД97011 |
14с17п33-1 |
≤200 |
|||||||
| RIO ЕД97014 |
14с017п33-2 |
≤40 |
Шарнирная муфта |
||||||
| RIO ЕД97015 |
14с017р33-3 |
≤50 |
|||||||
| RIO ЕД97014 |
14с017п36-1 |
≤200 |
|||||||
| RIO ЕД97014 |
14с017п36-2 |
≤40 |
|||||||
| RIO ЕД97017 |
14с917р36-3 |
≤50 |
Электропривод |
||||||

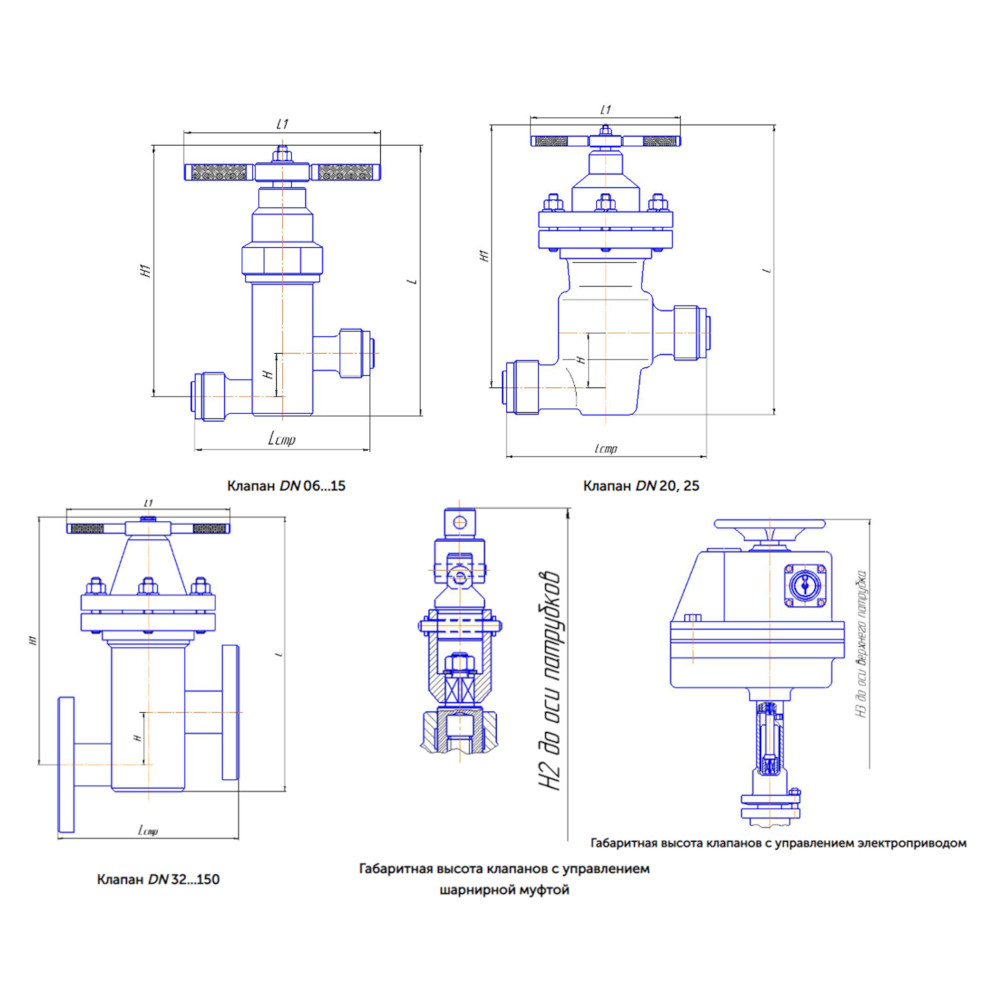

Габаритные размеры клапана
| DN, мм | Н, мм | Lстр, мм | L, мм | L1, мм | H1, мм | H2, мм | H3, мм |
| 6 | 10 | 100 | 141 | 80 | 126 | 151 | — |
| 10 | 24 | 115 | 198 | 146 | 175 | 287 | 517 |
| 15 | 24 | 130 | 198 | 146 | 175 | 287 | 517 |
| 20 | 35 | 150 | 262 | 146 | 236 | 273 | 528 |
| 25 | 40 | 160 | 262 | 146 | 238 | 270 | 525 |
| 32 | 45 | 180 | 275 | 200 | 245 | 255 | 778 |
| 40 | 55 | 200 | 280 | 200 | 251 | 248 | 771 |
| 50 | 65 | 230 | 298 | 200 | 258 | 272 | 800 |
| 65 | 84 | 290 | 367 | 260 | 314 | 310 | 830 |
| 80 | 95 | 310 | 399 | 320 | 344 | 327 | 848 |
| 100 | 120 | 350 | 446 | 320 | 376 | 334 | 795 |
| 125 | 150 | 400 | 635 | 500 | 539 | 533 | 1027 |
| 150 | 175 | 480 | 661 | 500 | 553 | 520 | 1015 |
