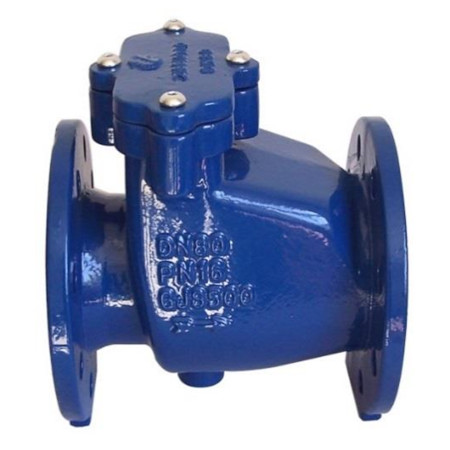

Обратный клапан створчатый RIO КОС (DN 50 – 300, PN 10/16) ТУ 28.14.13-005-502 120 90 – 2026

Технические характеристики

Номинальный диаметр: от 50 мм до 300 мм;
Рабочая температура: -20ºС +120ºС;
Стандартное рабочее давление: PN10/16;
Внешний вид: EN 1074-3;
Фланцы: EN 1092-2;
Строительная длина: EN 558-1;
Testing: EN12266-1;
Порошковое эпоксидное покрытие;
Обратный клапан оснащён верхней крышкой, что позволяет производить работы по техническому обслуживанию клапана без демонтажа из системы;
При полном открытии клапана диск входит в так называемый «карман», что снижает гидравлические потери, предотвращает вибрацию и продлевает срок службы клапана;
Возможна поставка запасных частей (створок).

Составные части RIO КОС

Поз.	Деталь	Материал
1	Корпус	Высокопрочный чугун GJS-500-7
2	Заглушка	Сталь
3	Покрытие клина	Резина EPDM
4	Болт	Сталь
5	Уплотнение	Резина NBR
6	Крышка	Высокопрочный чугун GJS-500-7

Габаритные размеры RIO КОС DN 50 – 300, PN 10/16

DN	PN10					PN16					L	H	Вес, кг
DN	D	K	G	n-d	C	D	K	G	n-d	C	L	H	Вес, кг
50	165	125	99	4-20	19	165	125	99	4-20	19	200	115	11
65	185	145	118	4-20	19	185	145	118	4-20	19	240	125	15
80	200	160	132	8-20	19	200	160	132	8-20	19	260	140	18
100	220	180	156	8-20	19	220	180	156	8-20	19	300	150	26
125	250	210	184	8-20	19	250	210	184	8-20	19	350	165	35
150	285	240	211	8-24	19	285	240	211	8-24	19	400	180	42
200	340	295	266	8-24	20	340	295	266	12-24	20	500	205	64
250	395	350	319	12-24	22	405	355	319	12-29	22	600	246	110
300	445	400	370	12-24	24,5	460	410	370	12-29	24,5	700	285	149
