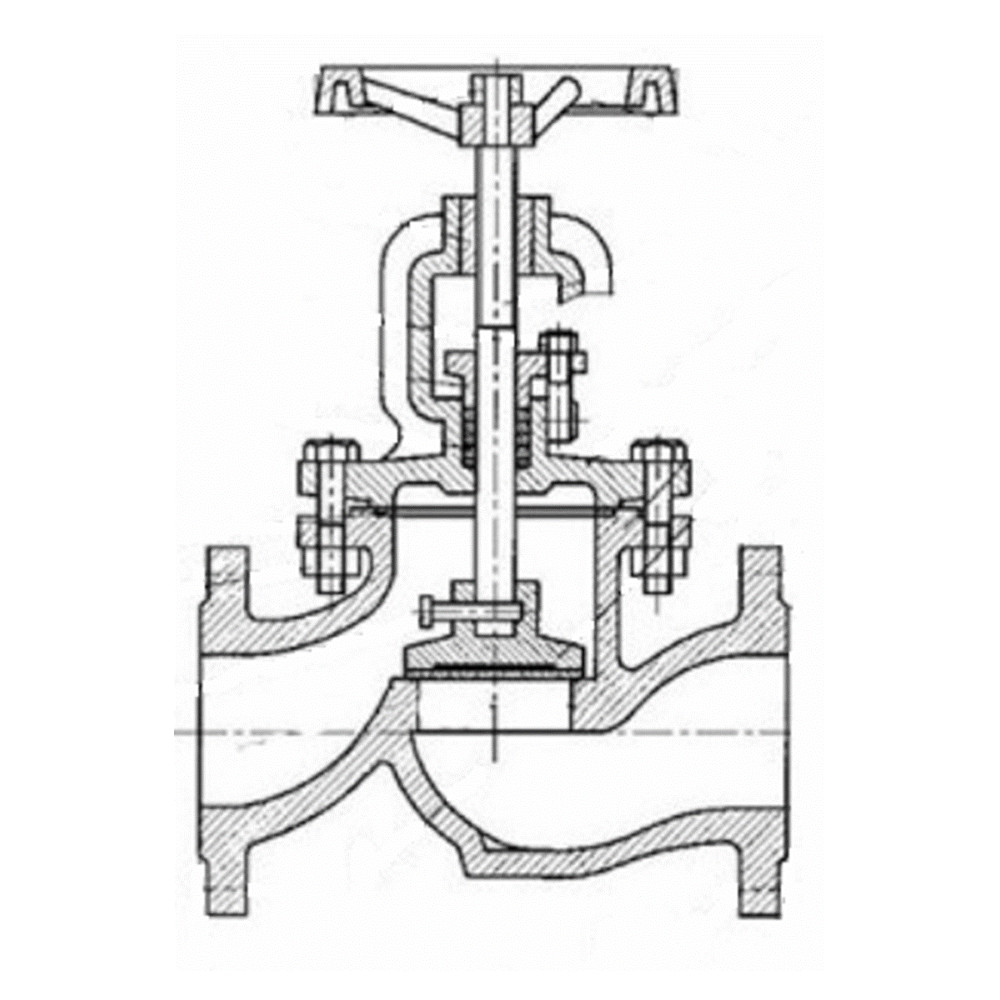

Клапан чугунный запорный проходной фланцевый RIO ЕД1514п DN 65-250 PN 1,6 МПа, СООТВЕТСТВУЕТ 15ч14п ТУ 28.14.13-006-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус, крышка	Чугун
Шпиндель, золотник	Сталь конструкционная
Уплотнение штока	Графит
Уплотнение корпуса	Паронит
Уплотнение на золотнике	Фторопласт

Основные технические данные и характеристики

Обозначение	RIO ЕД1514п
Номинальный диаметр DN, мм	65	80	100	125	150	200	250
Номинальное давление PN, МПа (кгс/см2)	1,6 (16)
Управление	Ручное (Маховик)
Тип присоединения	Фланцевое
Температура рабочей среды, °С	не более 225
Класс герметичности по ГОСТ 9544-93	D
Условия эксплуатации	УХЛ1 по ГОСТ 15150-69
Средний ресурс до замены, циклов	1000
Рабочая среда	вода, нефтепродукты, пар, жидкие средыне агрессивные к материалам изделия

Габаритные размеры

Модель	Диаметр условного прохода DN	Условное давление PN МПа	Строительная длина, мм	Габаритные и присоединительные размеры			Масса,кг
				L, мм	H, мм	B, мм
RIO ЕД1514п	65	1,6	290	290	180	0	12
RIO ЕД1514п	80	1,6	310	310	280	0	21
RIO ЕД1514п	100	1,6	350	350	310	0	26
RIO ЕД1514п	125	1,6	400	400	330	0	50
RIO ЕД1514п	150	1,6	480	480	350	0	56
RIO ЕД1514п	200	1,6	600	600	420	0	100
RIO ЕД1514п	250	1,6					171
