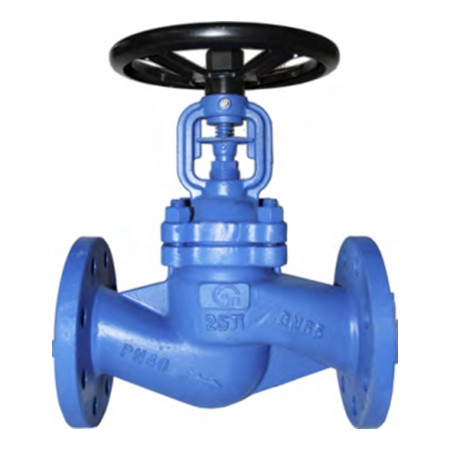

Клапан запорный сильфонный с дублирующим сальником фланцевый RIO ЕД41001, RIO ЕД41002, RIO ЕД41003, RIO ЕД41004 DN 15-200 PN 1,6/2,5/4,0 МПа ТУ 28.14.13-006-502 120 90 – 2026

СООТВЕТСТВУЕТ

RIO ЕД41001 - 15с66п

RIO ЕД41002 - 15лс66п

RIO ЕД41003 - 15нж66п

RIO ЕД41004 - 15нж66п1

Основные технические данные и характеристики

Давление номинальное PN, МПА (кгс/см2):1,6 (16); 2,5 (25); 4,0 (40)

Класс герметичности по ГОСТ 9544-2015: класс «А»

Направление подачи рабочей среды: под золотник, на золотник DN 150-200

Тип управления: ручное (рукоятка или маховик)

Тип присоединения:фланцевое / под приварку

Температура рабочей среды:до +565 (уплотнение металл по металлу) / до +200 (уплотнение фторопласт)

Установочное положение: любое

Рабочая среда: хлорсодержащие среды с содержанием влаги в хлоре не более 0,04%, вода, воздух, пар, жидкие и газообразные углеводородные среды, нефть, нефтепродукты, нефтехимические среды и другие жидкости и газы, по отношению к которым применяемые материалы коррозионностойки.

Материал основных деталей

Наименование детали	RIO ЕД41001(15с66п)	RIO ЕД41002 (15лс66п)	RIO ЕД41003 (15нж66п)	RIO ЕД41004 (15нж66п1)
Корпус	20, 20Л, 25Л	09Г2С, 20ГЛ	12Х18Н9ТЛ, 12X18Н10Т, 08X18Н9Л	12Х18Н12МЗТЛ, 10Х17Н13М2Т, 904L
Шпиндель	20X13	20X13	08Х18Н10Т, 12Х18Н10Т	10Х17Н13М2Т, 904L
Крышка	20, 20Л, 25Л	09Г2С, 20ГЛ	12Х18Н9ТЛ, 12Х18Н10Т, 08Х18Н9Л	12Х18Н12МЗТЛ, 10Х17Н13М2Т, 904L
Набивка	терморасширенный графит
Прокладка	терморасширенный графит (ТРГ), спирально-навитая (СНП)
Золотник	20X13	08X18Н9	12Х18Н10Т	10Х17Н13М2Т, 904L

Габаритные размеры

Давление номинальное PN, МПА (кгс/см2): 1,6 (16)

DN	L	D	D1	D2	b	H	Масса кг, не более
15	130	95	65	45	6	181	4,2
20	150	105	75	58	18	181	5,3
25	160	115	85	68	18	195	6,3
32	180	140	100	78	18	215	8,2
40	200	150	110	88	18	220	12,0
50	230	165	125	102	20	225	14,0
65	290	185	145	122	20	260	19,0
80	310	200	160	138	20	275	46,0
100	350	220	180	158	20	335	51,0
125	400	250	210	188	22	390	79,0
150	480	285	240	212	22	405	106,0
200	600	340	295	268	24	520	120,0

Давление номинальное PN, МПА (кгс/см2): 2,5 (25)

DN	L	D	D1	D2	b	H	Масса кг, не более
15	130	95	65	45	16	181	4,2
20	150	105	75	58	18	181	5,3
25	160	115	85	68	18	195	6,3
32	180	140	100	78	18	215	8,2
40	200	150	110	88	18	220	12,0
50	230	165	125	102	20	225	14,0
65	290	185	145	122	22	260	19,0
80	310	200	160	138	24	275	46,0
100	350	235	190	162	24	335	51,0
125	400	270	220	188	26	390	79,0
150	480	300	250	218	28	405	106,0
200	600	360	310	278	30	520	120,0

Давление номинальное PN, МПА (кгс/см2): 4,0 (40)

DN	L	D	D1	D2	b	H	Масса кг, не более
15	130	95	65	45	16	181	4,2
20	150	105	75	58	18	181	5,3
25	160	115	85	68	18	195	6,3
32	180	140	100	78	18	215	8,2
40	200	150	110	88	18	220	12,0
50	230	165	125	102	20	225	14,0
65	290	185	145	122	22	260	19,0
80	310	200	160	138	24	275	46,0
100	350	235	190	162	24	335	51,0
125	400	270	220	188	26	390	79,0
150	480	300	250	218	28	405	106,0
200	600	375	320	285	34	520	120,0
