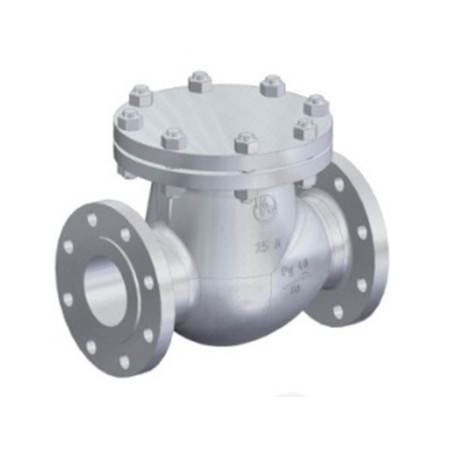

Клапан обратный поворотный фланцевый RIO ЕД42007 DN 50-400 PN 1,6 МПа, СООТВЕТСТВУЕТ 19лс76нж ТУ 28.14.13-005-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус	Ст.20ГЛ, 20ГМЛ, 30ХМЛ
Крышка	Ст.20ГЛ, 20ГМЛ, 30ХМЛ
Захлопка	Ст.20ГЛ, 20ГМЛ, 30ХМЛ
Кронштейн	Ст.20ГЛ, ВЧ 50
Серьга	Ст.20ГЛ, ВЧ 50

Основные технические данные и характеристики

Номинальное давление	1,6 МПа
Номинальный диаметр DN, мм	50 / 80 / 100 / 150 / 200 / 250 / 300 / 400
Тип соединения	фланцевый
Рабочая среда	холодная вода, горячая вода, пар, жидкие неагрессивные нефте-продукты, не содержащие сероводород, по отношению к которым материалы, применяемые в изделии коррозионностойкие
Материал корпуса сталь	Ст.20ГЛ, 20ГМЛ, 30ХМЛ
Температура рабочей среды	от -60°С до +450°С
Климатическое исполнение	ХЛ1 по ГОСТ 15150-69
Способ управления	автоматически (обратным потоком рабочей среды)
Исполнение для PN 1,6 Мпа	фланцы корпуса – В/исп.1, возможно – E/исп.2 и F/исп.3 | ГОСТ 33259-2015
	ответные фланцы – В/исп.1, возможно – E/исп.2 и F/исп.3 | ГОСТ 33259-2015

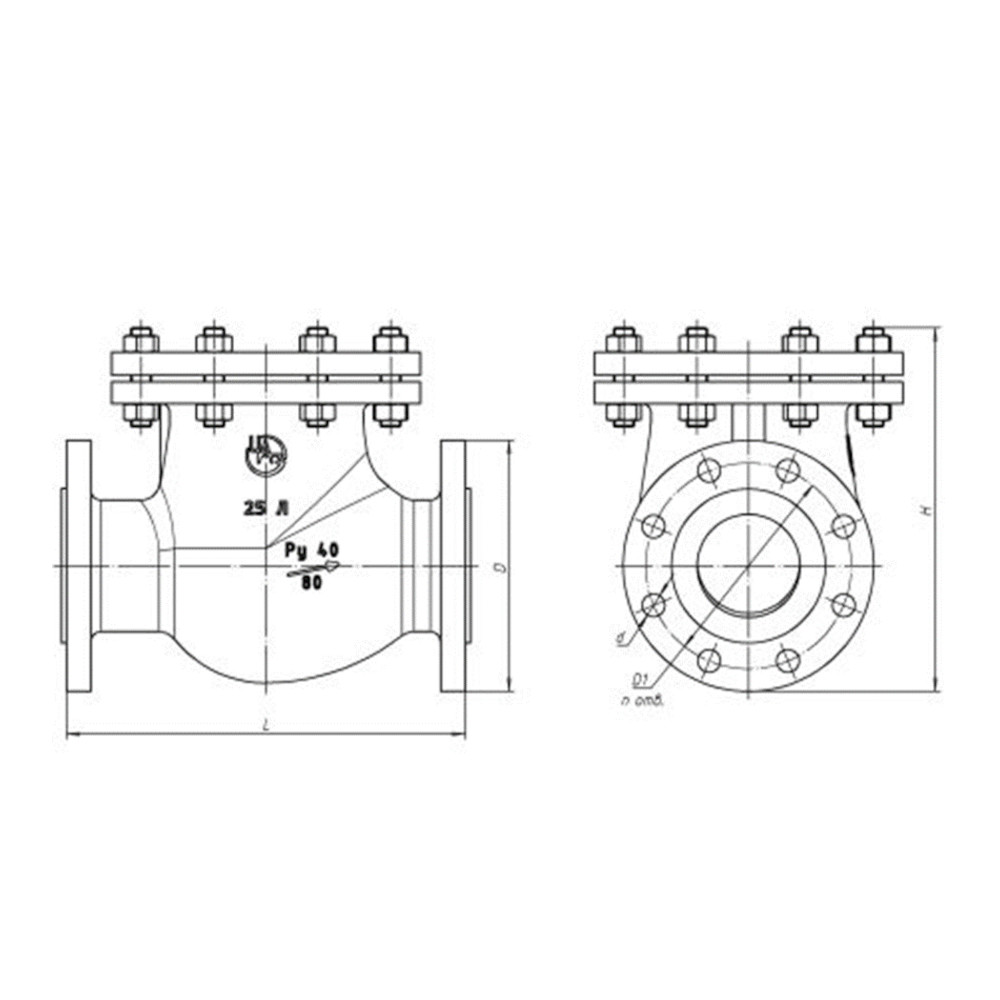

Габаритные размеры

Наименование	DN, мм	L, мм	D, мм	D1, мм	n	d, мм	H, мм	Масса, кг
RIO ЕД42007 DN50 PN16	50	230	160	125	4	18	165	19
RIO ЕД42007 DN80 PN16	80	310	195	160	8	18	200	31
RIO ЕД42007 DN100 PN16	100	350	215	180	8	18	240	44
RIO ЕД42007 DN150 PN16	150	480	280	240	8	22	295	107
RIO ЕД42007 DN200 PN16	200	550	335	295	12	22	335	167
RIO ЕД42007 DN250 PN16	-	-	-	-	-	-	-	-
RIO ЕД42007 DN300 PN16	-	-	-	-	-	-	-	-
RIO ЕД42007 DN400 PN16	-	-	-	-	-	-	-	-
