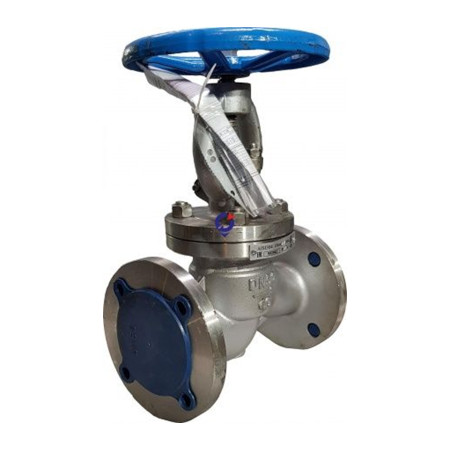

Вентиль запорный фланцевый RIO ЕД5002 DN 15 – 200, PN 1,6 МПа, СООТВЕТСТВУЕТ 15нж65нж ТУ 28.14.13-006-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус, крышка	AISI304 (аналог08Х18Н10Л)
Золотник	AISI304 (аналог08Х18Н10Л)
Шпиндель	AISI304 (аналог08Х18Н10Л)
Набивка сальника	Графлекс

Основные технические данные и характеристики

Обозначение		RIO ЕД5002
Номинальный диаметр DN, мм		15	20	25	32	40	50	65	80	100	125	150	200
Номинальное давление PN, МПа (кгс/см2)		1,6 (16)
Управление		Ручное
Крутящий момент на маховике, Нм	Рекомендованный	40	55	60	60	75	90	90	110	130	140	140	-
	Максимальный	50	60	70	70	95	110	110	130	150	170	170	-
Герметичность затвора по ГОСТ 9544		А
Рабочая среда		Вода, пар, нефтепродукты не агрессивные  к материалам изделия
Направление подачи рабочей среды		Согласно отметкам на корпусе
Установочное положение		Любое, кроме маховиком вниз
Температура окружающей среды		От -40 до + 40
Присоединение к трубопроводу		Фланцевое
Масса не более, кг
RIO ЕД5002		4	5	6	8	12	14	20	28	35	47	52	107,3
