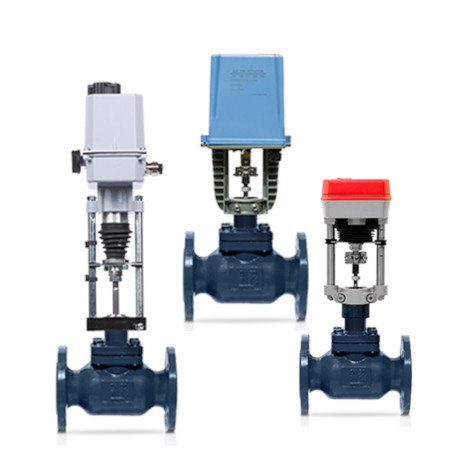

Клапан запорно – регулирующий КЗР RIO ЕД5011, RIO ЕД5012, RIO ЕД5013 DN 15-400 PN 1,6 МПа, СООТВЕТСТВУЕТ 25ч945п, 25с947п, 25с947нж ТУ 28.14.13-006-502 120 90 – 2026
Основные технические данные и характеристики
| Материал корпуса | PN, МПа | t °C рабочей среды | Конструкция | По таблице фигур | Тип канала | Максимальный класс герметичности | |
| Неразгруженная | Разгруженная | ||||||
| СЧ 20 | 1,6 | до 150 | 15 мм – 40 мм | 50 мм – 200 мм | RIO ЕД5011 - 25ч945п | Регулирующий, запорно-регулирующий |
Класс А ГОСТ 9544-2015 |
|
Сталь 20Л Сталь 25Л Сталь 12Х18Н9Л |
4 | до 150 | 15 мм – 40 мм | 50 мм – 400 мм | RIO ЕД5012 - 25с947п | Регулирующий, запорно-регулирующий |
Класс А ГОСТ 9544-2015 |
Материал основных деталей
| Наименование детали | Марка материала |
| Корпус |
СЧ20, Сталь 20Л, Сталь 25Л, Сталь 12Х18Н9Л |
| Крышка | Сталь 20, Сталь 20Х13 |
| Плунжер | Сталь 20Х13, Сталь 40Х13 |
| Шток | Сталь 40Х13 |
| Седло | Сталь 20Х13, Сталь 40Х13 |
| Уплотнение в затворе | Металл – PTFE |
| Уплотнение штока | Резино-фторопластовое, ТРГ |
Максимальное рабочее давление
| Температура, С | Чугун | Сталь |
| 120 | 16 | 40 |
| 150 | 15 | 40 |
| 200 | 15 | 40 |
| 250 | 14 | 35 |
| 300 | 13 | 30 |
| 350 | - | 26 |
| 400 | - | 23 |
| 425 | - | 20 |
Габаритные размеры
| DN, мм | Количество отверстий, шт | Диаметр Ødотверстий, мм | ||
| Чугун | Сталь | Чугун | Сталь | |
| 15 | 4 | 4 | 14 | 14 |
| 20 | 4 | 4 | 14 | 14 |
| 25 | 4 | 4 | 14 | 14 |
| 32 | 4 | 4 | 18 | 18 |
| 40 | 4 | 4 | 18 | 18 |
| 50 | 4 | 4 | 18 | 18 |
| 65 | 4 | 8 | 18 | 18 |
| 80 | 4 | 8 | 18 | 18 |
| 100 | 8 | 8 | 18 | 22 |
| 125 | 8 | 8 | 18 | 26 |
| 150 | 8 | 8 | 22 | 26 |
| 200 | 12 | 12 | 22 | 30 |
| 250 | 12 | 12 | 26 | 33 |
| 300 | 12 | 16 | 26 | 33 |
| 400 | 16 | 16 | 30 | 39 |
Стандартное исполнение фланцев по ГОСТ 33259-2015 (исп. В, тип 21).
Другие исполнения — по запросу.
| Модель привода | DN, мм | |||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | ||
| Строительная длина, L1, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 1050 | |
| Масса, кг, не более (материал корпуса – чугун) | ||||||||||||||||
|
Regada |
ST mini | 4,7 | 5,2 | 6,1 | 7,9 | 9,7 | 12,1 | 19,8 | ||||||||
| ST 0 | 7,2 | 9 | 10,8 | 13,2 | 20,9 | 24,8 | 36 | |||||||||
| ST 0.1 | 11,5 | 13,3 | 15,1 | 17,5 | 25,2 | 29,1 | 40,3 | 57,6 | ||||||||
| ST 1 | 34,7 | 45,9 | 64,2 | 87 | 149 | |||||||||||
| ST 2 | 71 | 95 | 149 | |||||||||||||
|
Катрабел |
TW 500 | 4,8 | 5,3 | 6,2 | 8,0 | 9,8 | 12,2 | 19,9 | 23,8 | |||||||
| TW 3000 | 5,5 | 6,0 | 6,9 | 8,7 | 10,5 | 12,9 | 20,6 | 24,5 | 35,7 | 54,3 | ||||||
|
DAV |
DAV 1500 | 5,4 | 5,9 | 6,8 | 8,6 | 10,4 | 12,8 | |||||||||
| DAV 2500 | 8 | 8,5 | 9,4 | 11,2 | 13,0 | 15,4 | 23,1 | 27,0 | 38,2 | |||||||
| DAV 1000 с ФБ | 5,4 | 5,9 | 6,8 | 8,6 | 10,4 | 12,8 | ||||||||||
| DAV 2000 с ФБ | 8 | 8,5 | 9,4 | 11,2 | 13 | 15,9 | 23,1 | 27 | 38,2 | |||||||
| Масса, кг, не более (материал корпуса – сталь) | ||||||||||||||||
|
Regada |
ST mini | 5,6 | 6 | 7,2 | 9,3 | 12 | 18,9 | 21,4 | ||||||||
| ST 0 | 8,3 | 10,4 | 13,1 | 20 | 22,5 | 26,5 | 46 | |||||||||
| ST 0.1 | 12,6 | 14,7 | 17,4 | 24,3 | 26,8 | 30,8 | 50,3 | 60,6 | ||||||||
| ST 1 | 36,4 | 55,9 | 67,2 | 91 | 149 | |||||||||||
| ST 2 | 74 | 99 | 149 | 224 | 450 | 910 | ||||||||||
|
Катрабел |
TW 500 | 5,3 | 5,7 | 6,6 | 8 | 10 | 12,4 | 23,1 | 26,8 | |||||||
| TW 3000 | 6 | 6,4 | 7,3 | 8,7 | 10,7 | 13,1 | 23,8 | 27,5 | 42,7 | 68,7 | ||||||
|
DAV |
DAV 1500 | 5,9 | 6,3 | 7,2 | 8,6 | 10,6 | 13 | |||||||||
| DAV 2500 | 8,5 | 8,9 | 9,8 | 11,2 | 13,2 | 15,6 | 26,3 | 30 | 45,2 | |||||||
| DAV 1000 с ФБ | 5,9 | 6,3 | 7,2 | 8,6 | 10,6 | 13 | ||||||||||
| DAV 2000 с ФБ | 8,5 | 8,9 | 9,8 | 11,2 | 13,2 | 15,6 | 26,3 | 30 | 45,2 | |||||||
| Строительная высота, H (мм, не более) | ||||||||||||||||
|
Regada |
ST mini | 392 | 398 | 410 | 432 | 449 | 463 | 496 | ||||||||
| ST 0 | 438 | 460 | 477 | 491 | 524 | 532 | 586 | |||||||||
| ST 0.1 | 657 | 679 | 696 | 710 | 743 | 751 | 805 | 843 | ||||||||
| ST 1 | 806 | 860 | 931 | 965 | 1003 | 1041 | ||||||||||
| ST 2 | 931 | 998 | 1036 | 1074 | 1308 | 1688 | ||||||||||
|
Катрабел |
TW 500 | 395 | 400 | 415 | 435 | 455 | 465 | 500 | 510 | |||||||
| TW 3000 | 425 | 430 | 445 | 465 | 485 | 495 | 530 | 540 | 585 | 625 | ||||||
|
DAV |
DAV 1500 | 390 | 395 | 410 | 432 | 452 | 465 | |||||||||
| DAV 2500 | 468 | 478 | 488 | 510 | 530 | 543 | 573 | 585 | 633 | |||||||
| DAV 1000 с ФБ | 390 | 400 | 410 | 432 | 452 | 465 | ||||||||||
| DAV 2000 с ФБ | 468 | 478 | 488 | 510 | 530 | 543 | 573 | 585 | 633 | |||||||
| Строительная высота, H1 (мм, не более) | ||||||||||||||||
|
Regada |
ST mini | 344 | 345 | 353 | 363 | 374 | 380 | 403 | ||||||||
| ST 0 | 380 | 390 | 402 | 408 | 431 | 432 | 468 | |||||||||
| ST 0.1 | 599 | 609 | 621 | 627 | 650 | 651 | 687 | 708 | ||||||||
| ST 1 | 706 | 742 | 796 | 815 | 815 | 818 | ||||||||||
| ST 2 | 796 | 848 | 848 | 851 | 1053 | 1358 | ||||||||||
|
Катрабел |
TW 500 | 345 | 350 | 355 | 365 | 380 | 385 | 405 | 415 | |||||||
| TW 3000 | 375 | 380 | 385 | 395 | 410 | 415 | 435 | 440 | 470 | 500 | ||||||
|
DAV |
DAV 1500 | 342 | 347 | 352 | 362 | 377 | 382 | |||||||||
| DAV 2500 | 420 | 425 | 430 | 440 | 455 | 460 | 480 | 485 | 515 | |||||||
| DAV 1000 с ФБ | 3452 | 347 | 352 | 362 | 377 | 382 | ||||||||||
| DAV 2000 с ФБ | 420 | 425 | 430 | 440 | 455 | 460 | 480 | 485 | 515 | |||||||
Указанные массо-габаритные размеры носят справочный характер.
Массо-габаритные размеры клапанов с приводами, отсутствующими в каталоге, уточняйте при заказе.
Стандартное исполнение фланцев по ГОСТ 33259-2015 (исп. В, тип 21). Другие исполнения по запросу.
