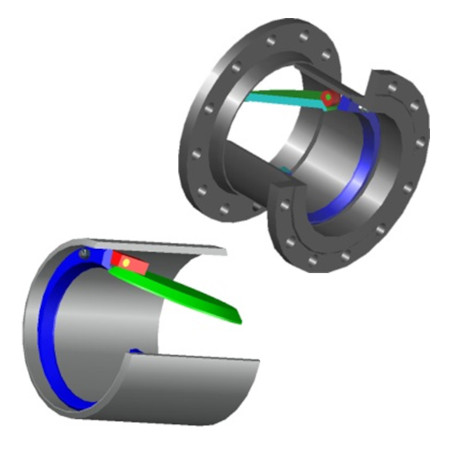

Клапан обратный поворотный RIO ЕД5022, RIO ЕД5023, RIO ЕД5024 DN 32-600 PN 1,6 МПа, СООТВЕТСТВУЕТ 19с16нж, 19лс16нж, 19нж16нж ТУ 28.14.13-005-502 120 90 – 2026
Материал основных деталей
| Наименование детали | Марка материала |
| Корпус | Углеродистая сталь ст.20 Легированная сталь 09Г2С Нержавеющая сталь 12Х18Н10Т |
Основные технические данные и характеристики
- Номинальный диаметр: 32 — 600 мм
- Номинальное давление: 1.6 МПа
- Температура рабочей среды: до 425°С
- Присоединение к трубопроводу: с патрубками под приварку встык; фланцевое Iисп ГОСТ 12815
- Рабочая среда: Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год
Затвор обратный (клапан обратный) предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
Затворы обратные (клапаны обратные) устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.

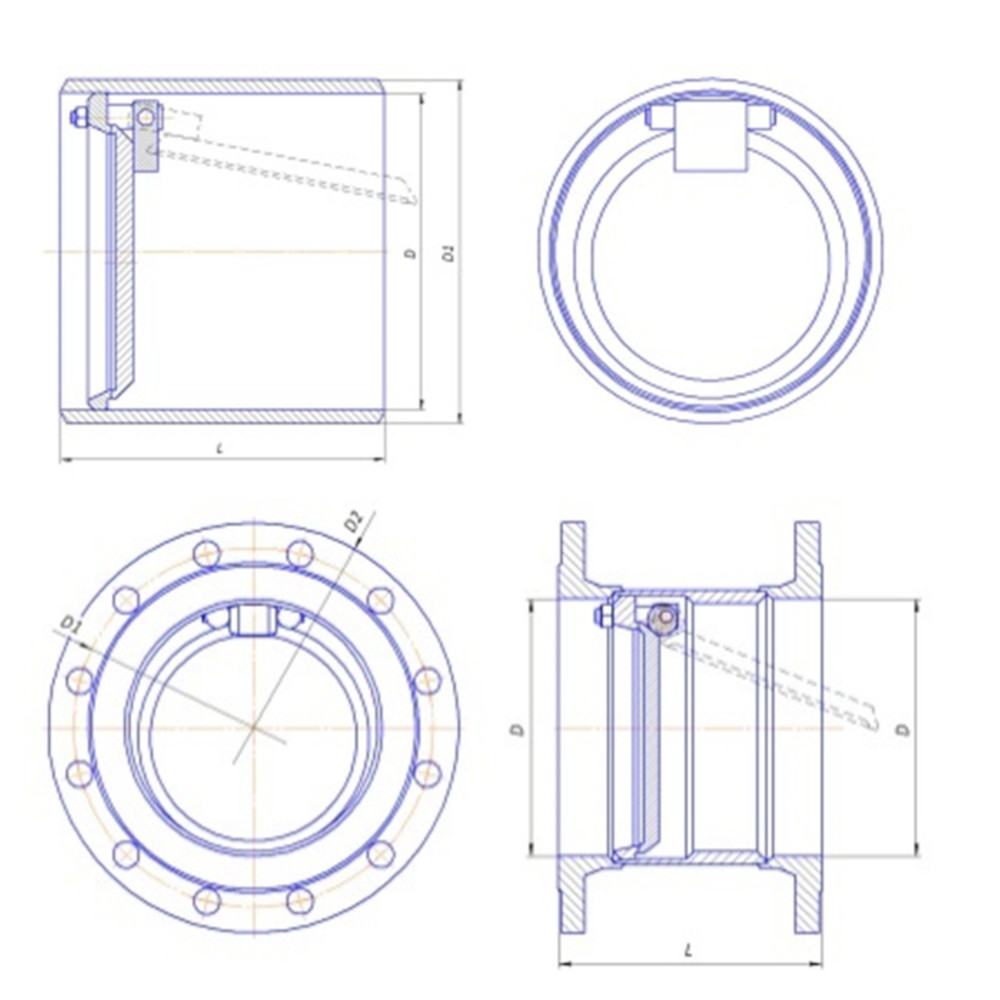

Габаритные размеры
| DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | ||||
| L | D | D1 | D2 | d | ||||
| 32 | под приварку встык | 1,6 | 170 | 31 | 38 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 245 | 100 | 135 | 18 | 4 | |||
| 40 | под приварку встык | 1,6 | 170 | 38 | 45 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 250 | 110 | 145 | 18 | 4 | |||
| 50 | под приварку встык | 1,6 | 220 | 49 | 57 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 310 | 125 | 160 | 18 | 4 | |||
| 65 | под приварку встык | 1,6 | 220 | 66 | 76 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 315 | 145 | 180 | 18 | 4 | |||
| 80 | под приварку встык | 1,6 | 260 | 78 | 89 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 360 | 160 | 195 | 18 | 4 | |||
| 100 | под приварку встык | 1,6 | 125 | 96 | 108 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 180 | 215 | 22 | 12 | ||||
| 150 | под приварку встык | 1,6 | 175 | 146 | 159 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 240 | 280 | 26 | 12 | ||||
| 200 | под приварку встык | 1,6 | 225 | 202 | 219 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 295 | 335 | 22 | 12 | ||||
| 250 | под приварку встык | 1,6 | 260 | 254 | 273 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 355 | 405 | 26 | 12 | ||||
| 300 | под приварку встык | 1,6 | 300 | 303 | 325 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 410 | 460 | 26 | 12 | ||||
| 350 | под приварку встык | 1,6 | 350 | 351 | 377 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 470 | 520 | 26 | 12 | ||||
| 400 | под приварку встык | 1,6 | 400 | 398 | 426 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 525 | 580 | 26 | 12 | ||||
| 500 | под приварку встык | 1,6 | 450 | 501 | 530 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 650 | 710 | 26 | 12 | ||||
| 600 | под приварку встык | 1,6 | 500 | 602 | 630 | - | - | - |
| фланцевое I исп ГОСТ 12815 | 770 | 840 | 26 | 12 | ||||
