Клапан обратный поворотный RIO ЕД5031, RIO ЕД5032, RIO ЕД5033 DN 100-600 PN 4,0 МПа, СООТВЕТСТВУЕТ 19с47нж, 19лс47нж, 19нж47нж ТУ 28.14.13-005-502 120 90 – 202
Материал основных деталей
| Наименование детали | Марка материала |
| Корпус | Углеродистая сталь ст.20 Легированная сталь 09Г2С Нержавеющая сталь 12Х18Н10Т |
Основные технические данные и характеристики
- Номинальный диаметр: 100 — 600 мм
- Номинальное давление: 4.0 Мпа
- Температура рабочей среды: до 425°С

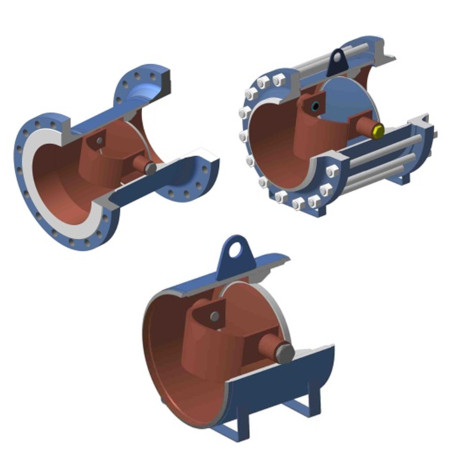

- Присоединение к трубопроводу: фланцевое по ГОСТ 12815, под приварку, межфланцевое (стяжное)
- Рабочая среда: Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год
Затвор обратный (клапан обратный) поворотный безударного типа предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
Затворы обратные (клапаны обратные) устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.
Габаритные размеры
| DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | |||||
| L | D | D1 | D2 | B | d | ||||
| 100 | Фланцевое по ГОСТ 12815 | 4,0 | 260 | 96 | 230 | 190 | - | 22 | 8 |
| межфланцевое, стяжное | |||||||||
| под приварку | 150 | 108 | - | 145 | - | - | |||
| 150 | Фланцевое по ГОСТ 12815 | 4,0 | 300 | 145 | 300 | 250 | - | 26 | 8 |
| межфланцевое, стяжное | |||||||||
| под приварку | 200 | 159 | - | 220 | - | - | |||
| 200 | Фланцевое по ГОСТ 12815 | 4,0 | 375 | 204 | 375 | 320 | - | 30 | 12 |
| межфланцевое, стяжное | |||||||||
| под приварку | 250 | 219 | - | 300 | - | - | |||
| 250 | Фланцевое по ГОСТ 12815 | 4,0 | 440 | 245 | 445 | 385 | - | 33 | 12 |
| межфланцевое, стяжное | |||||||||
| под приварку | 250 | 273 | - | 354 | - | - | |||
| 300 | Фланцевое по ГОСТ 12815 | 4,0 | 540 | 303 | 510 | 450 | - | 33 | 16 |
| межфланцевое, стяжное | 510 | ||||||||
| под приварку | 450 | 325 | - | 404 | - | - | |||
| 350 | Фланцевое по ГОСТ 12815 | 4,0 | 680 | 351 | 570 | 510 | - | 33 | 16 |
| межфланцевое, стяжное | 650 | ||||||||
| под приварку | 450 | 377 | - | 456 | - | - | |||
| 400 | Фланцевое по ГОСТ 12815 | 4,0 | 675 | 401 | 655 | 585 | - | 39 | 16 |
| межфланцевое, стяжное | 635 | ||||||||
| под приварку | 500 | 426 | - | 506 | - | - | |||
| 500 | Фланцевое по ГОСТ 12815 | 4,0 | 790 | 501 | 755 | 670 | - | 45 | 20 |
| межфланцевое, стяжное | 770 | ||||||||
| под приварку | 600 | 530 | - | 611 | - | - | |||
| 600 | Фланцевое по ГОСТ 12815 | 4,0 | 880 | 596 | 890 | 795 | - | 52 | 20 |
| межфланцевое, стяжное | 780 | ||||||||
| под приварку | 650 | 630 | - | 776 | - | - | |||
