Клапан обратный поворотный RIO ЕД5034, RIO ЕД5035, RIO ЕД5036 DN 150-1200 PN 2,5 МПа, СООТВЕТСТВУЕТ 19с49нж, 19лс49нж, 19нж49нж ТУ 28.14.13-005-502 120 90 – 2026
Материал основных деталей
| Наименование детали | Марка материала |
| Корпус | Углеродистая сталь ст.20Легированная сталь 09Г2СНержавеющая сталь 12Х18Н10Т |
Основные технические данные и характеристики
- Номинальный диаметр: 150 — 1200 мм
- Номинальное давление: 2.5 Мпа
- Температура рабочей среды: до 425°С

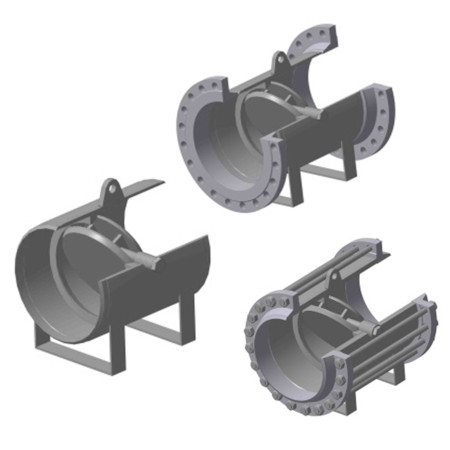

- Присоединение к трубопроводу: фланцевое по ГОСТ 12815, под приварку, межфланцевое (стяжное)
- Рабочая среда: Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год
Затвор обратный (клапан обратный) поворотный безударного типа предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
Затворы обратные (клапаны обратные) устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.
Габаритные размеры
| DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | ||||
| L | D | D1 | D3 | d | ||||
| 150 | Фланцевое по ГОСТ 12815 | 2,5 | 265 | - | 149 | 300 | 26 | 8 |
| межфланцевое, стяжное | 159 | |||||||
| под приварку | 150 | - | - | - | ||||
| 200 | Фланцевое по ГОСТ 12815 | 2,5 | 315 | - | 202 | 360 | 26 | 12 |
| межфланцевое, стяжное | 219 | |||||||
| под приварку | 200 | - | - | - | ||||
| 250 | Фланцевое по ГОСТ 12815 | 2,5 | 380 | - | 254 | 426 | 30 | 12 |
| межфланцевое, стяжное | 277 | |||||||
| под приварку | 250 | - | - | - | ||||
| 300 | Фланцевое по ГОСТ 12815 | 2,5 | 430 | - | 303 | 485 | 30 | 16 |
| межфланцевое, стяжное | 325 | |||||||
| под приварку | 300 | - | - | - | ||||
| 350 | Фланцевое по ГОСТ 12815 | 2,5 | 490 | - | 351 | 550 | 33 | 16 |
| межфланцевое, стяжное | 377 | |||||||
| под приварку | 350 | - | - | - | ||||
| 400 | Фланцевое по ГОСТ 12815 | 2,5 | 550 | - | 398 | 610 | 33 | 16 |
| межфланцевое, стяжное | 426 | |||||||
| под приварку | 400 | - | - | - | ||||
| 500 | Фланцевое по ГОСТ 12815 | 2,5 | 550 | - | 501 | 730 | 39 | 20 |
| межфланцевое, стяжное | 530 | |||||||
| под приварку | 500 | - | - | - | ||||
| 600 | Фланцевое по ГОСТ 12815 | 2,5 | 780 | - | 602 | 840 | 39 | 20 |
| межфланцевое, стяжное | 630 | |||||||
| под приварку | 600 | - | - | - | ||||
| 700 | Фланцевое по ГОСТ 12815 | 2,5 | 890 | - | 692 | 960 | 45 | 24 |
| межфланцевое, стяжное | 730 | |||||||
| под приварку | 700 | - | - | - | ||||
| 800 | Фланцевое по ГОСТ 12815 | 2,5 | 990 | - | 792 | 1075 | 45 | 24 |
| межфланцевое, стяжное | 820 | |||||||
| под приварку | 800 | - | - | - | ||||
| 1000 | Фланцевое по ГОСТ 12815 | 2,5 | 1220 | - | 992 | 1315 | 56 | 28 |
| межфланцевое, стяжное | 1020 | |||||||
| под приварку | 1000 | - | - | - | ||||
| 1200 | Фланцевое по ГОСТ 12815 | 2,5 | 1450 | - | 1192 | 1420 | 56 | 32 |
| межфланцевое, стяжное | 1220 | |||||||
| под приварку | 1200 | - | - | - | ||||
