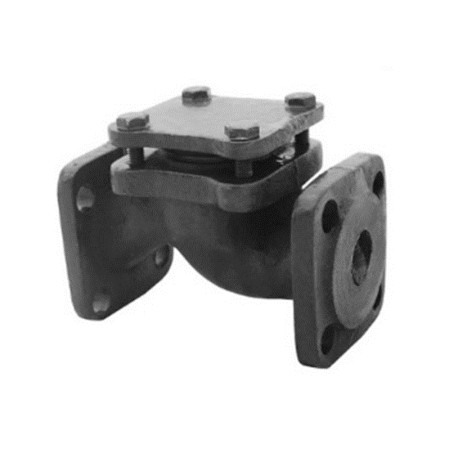

Клапан обратный фланцевый из ковкого чугуна RIO ЕД5062, RIO ЕД5063, RIO ЕД5064 DN 32-80 PN 2,5 МПа, СООТВЕТСТВУЕТ 16кч9п, 16кч9п1, 16кч9нж ТУ 28.14.13-006-502 120 90 – 2026

Основные технические данные и характеристики

Тип привода: автоматический

Корпус: ковкий чугун

Класс герметичности: С

Климатическое исполнение: УХЛ1

Присоединение к трубопроводу: фланцевое

Направление подачи среды: под золотник

Температура окружающей среды: от -14 до +40 °C

Температура рабочей среды:

• вода, пар с рабочей температурой до + 225 С RIO ЕД5062 – 16кч9п
• при транспортировке жидкого и газообразного аммиака с рабочей температурой от + 30 до + 150 С RIO ЕД5063 – 16кч9п1
• перегретый пар с рабочей температурой до + 300, кроме опасных производственных объектов RIO ЕД5064 – 16кч9нж

Рабочее положение клапана обратного: на горизонтальном трубопроводе крышкой вверх

Рабочая среда:

• вода, пар RIO ЕД5062 – 16кч9п
• перегретый пар RIO ЕД5064 – 16кч9нж
• жидкий и газообразный аммиак RIO ЕД5063 – 16кч9п1

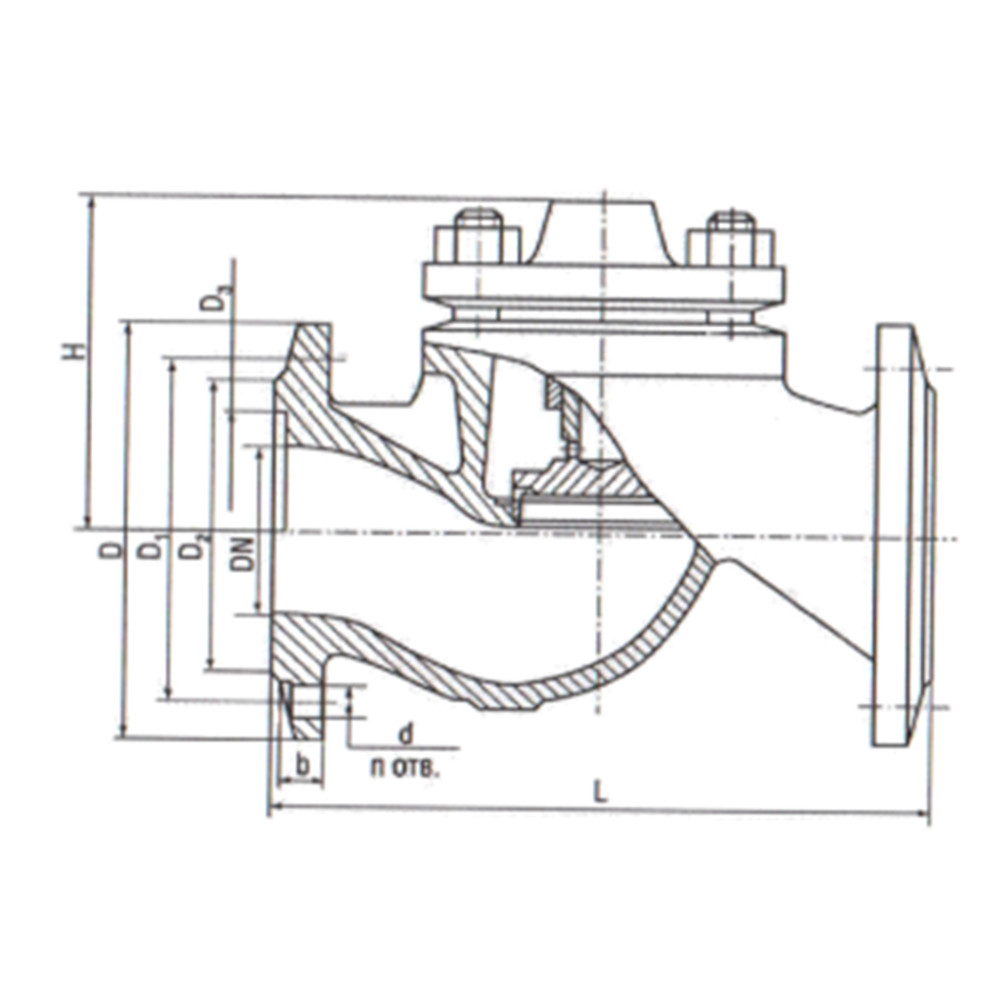

Габаритные размеры
