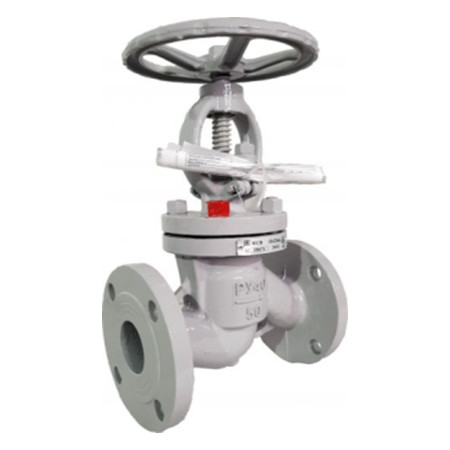

Вентиль запорный фланцевый RIO ЕД71001 DN 15 – 150, PN 4,0 МПа, СООТВЕТСТВУЕТ 15с22нж ТУ 28.14.13-006-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус, крышка	WCB (аналог 25Л)
Золотник	WCB + 2Cr13
Шпиндель	Углеродистая сталь
Набивка сальника	Графлекс

Основные технические данные и характеристики

Обозначение		RIO ЕД71001
Номинальный диаметр DN, мм		15	20	25	32	40	50	65	80	100	125	150
Номинальное давление PN, МПа (кгс/см2)		4,0 (40)
Управление		Ручное
Крутящий момент на маховике, Нм	Рекомендованный	40	55	60	60	75	90	90	110	130	140	140
	Максимальный	50	60	70	70	95	110	110	130	150	170	170
Герметичность затвора по ГОСТ 9544		А
Рабочая среда		Вода, пар, нефтепродукты не агрессивные к материалам изделия
Направление подачи рабочей среды		Согласно отметкам на корпусе
Установочное положение		Любое, кроме маховиком вниз
Температура окружающей среды		От -40 до + 40
Присоединение к трубопроводу		Фланцевое
Масса не более, кг
RIO ЕД71001		5	6	7	10	14	19	26	32	45	60	74
